新一代 KG316微电脑可编程时控模块说明书

新一代 KG316微电脑可编程时控模块, 驱动LCD，程序优化稳定，具备超强的抗干扰能力，脉冲测试通过3500v电磁干扰，属升级加强版，具备以下功能和特点：

1、 设定次数：每天10组编程定时（10开10关）；

2、 可转换打铃模式，每天可设置20组，双铃40次打铃；

3、 控制周期：可日控或周控循环（可实现每天不同定时设置）；

4、 时控范围：1分-168小时；

5、 超强的抗干扰；

6、模块输出端口有两种连接方式：焊盘式连接方式和SIP标准排线连接方式

7、我司有中文、英文、常温、宽温多种模块配置品种，供客户选择使用。

一 、主要技术指标

1、工作电压：1.5V                 2、静态耗电流：小于或等于4uA

3、晶振频率：32768Hz              4、工作温度：-10度~ +60度；（宽温型为：-40度~ +85度）

5、存储温度：-20度~+70度          6、计时误差:< +-0.5秒/天

7、输出口驱动电流：100uA

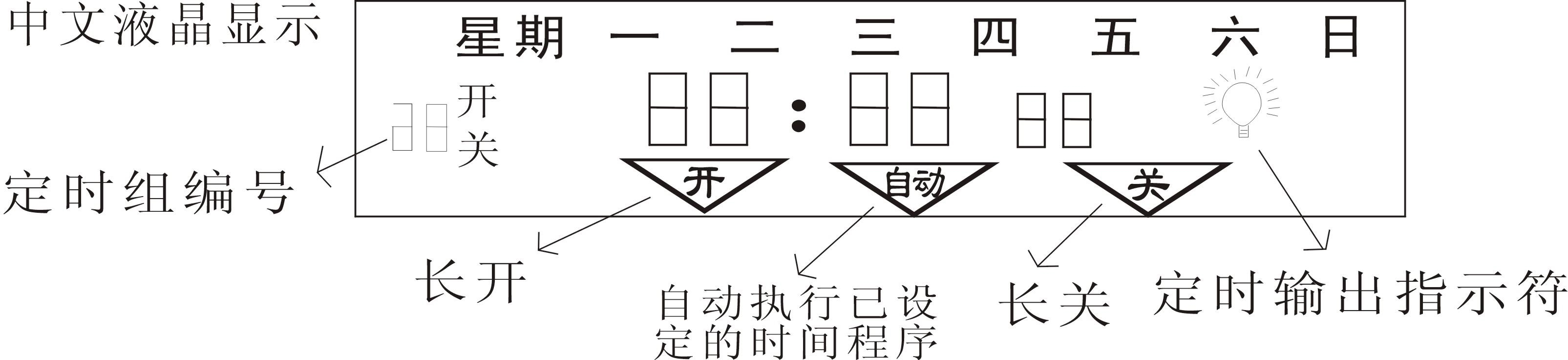

二、 定时IC操作键盘及LCD显示外观图

 三、操作方式

§ 时钟状态设定/调整

在时钟显示界面，按住[时钟]键不放，同时按[小时]或[分钟]或[星期]键时可调整时钟或星期；按[自动/手动]键,可进行 [开/自动/关]状态转换（当按至“开”状态时：系统一直有输出；当按至“关”状态时：系统关闭输出；当按至“自动”状态时：系统则执行已设定的时间开关程序，正常工作时应放在“自动”位置）。

§ 定时状态设定/调整

1、 按[定时]键进入定时状态,每按一次[定时]键时都进入下一组定时设定界面；若连续按[定时]键：

1开→1关→2开→2关→……9开→9关→10开→10关→时钟界面→1开→1关→2开→2关→……反复循环

2、在定时设定界面，按[小时]键时可调整当次定时之小时

3、在定时设定界面，按[分钟]键时可调整当次定时之分钟

4、在定时设定界面，按[星期]键时可调整当次定时之星期设定选择；在每一“开”或每一“关”设定时都有15种星期组合模式供选择，连续按[星期]键,15星期组合显示可进行如下循环:

周一 周二 周三 周四 周五 周六 周日 → 周一 → 周二 → 周三 → 周四 → 周五 → 周六→周日 → 一 三 五 →二 四 六 → 六 日 → 一二三 → 四五六 → 一二三四五 → 一二三四五六 →周一 周二 周三 周四 周五 周六 周日→……反复循环，用户根据控制需要可进行星期组合的设定选择。

5、在定时设定界面，按[取消/恢复]键时会将该组定时取消或恢复出来

6、在定时设定界面，按[时钟]键时返回时钟状态

四、电路工作原理

典型的电路如下图所示，模块 J1端口输出的开关信号通过三极管N1.N2等元件构成的放大电路放大后驱动继电器J1，在开启的状态时，J1端口输出高电平，继电器吸合；在关闭的状态时,J1端口输出低电平，继电器释放。红LED.R2.D2等元件构成的降压电路为模块提供1.5V工作电源，红LED兼作电源指示，绿LED为开启输出状态指示。

五、作打铃器使用时：

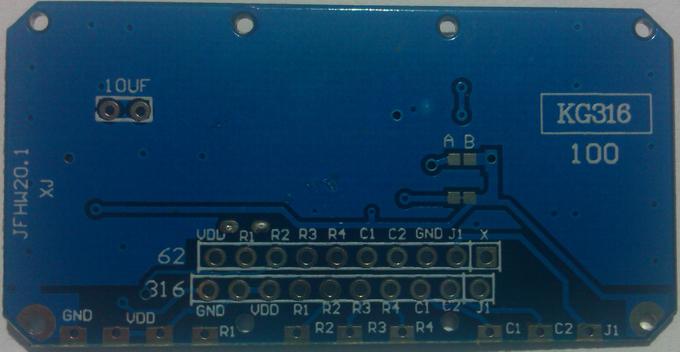

连接背面A-B焊片，J1为打铃信号的输出端，J2端悬空Pv端为掉电检测端。最高口线电压低于1.5V。可以用做工厂、学校、机关自动打铃控制，减轻人为活动的枯燥重复和不准确误差。如果和语音片配合，可作为家庭、机关里日程安排的语音提示，实现自动、及时、准确的警示作用。

    该模式下芯片可实现1--20组打铃设定。按动定时键，设定组循环如下：1开→2 开→……→20开N→Н→d→时钟→10开→…,其中1开—20开N为打铃时间设定组；H（HOLD）为打铃延迟时间，1秒--99秒可调；d（DELAY）为打铃间隔时间，1分钟--99分钟。H上的电默认值为10秒，d上的电默认值为45分钟。开/自动/关键在此程序状态下又具有”单铃/双铃”双重功能。在此程序状态下，按动该键，出现单铃符号，只执行该组时间设定时的一次打铃，若出现双铃符号（及铃铛和灯泡符号），则在该组时间设定的间隔该组时间设定d之后进行第二次打铃。一天内可实现40次打铃。设定完毕后，把多余的组数用”取消/恢复”键取消掉。
