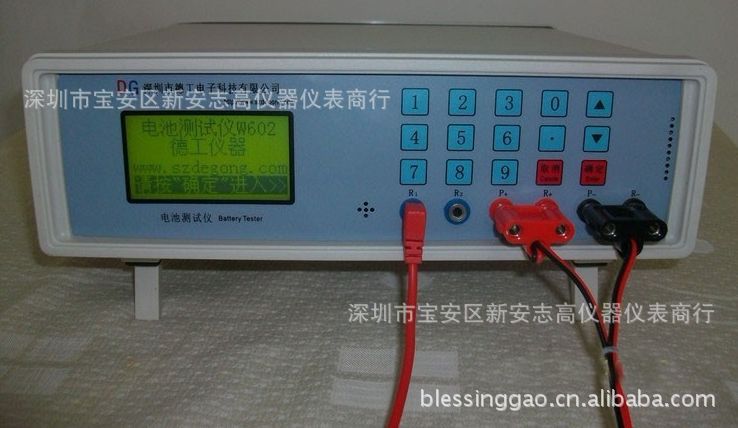

产品名称：成品电池综合测试仪

产品型号：W602

产品简介

      1-2节（手机、对讲机、矿灯）电池测试仪(可测试电压10V，电流20A)

（全中文版、全英文版可选；  另可升级连接电脑功能）

德工10V成品电池测试仪（1-2节）

      德工仪器系列电池测试仪是目前市面上性能最好的一类电池检测仪器；其广泛适用于各电池生产厂家的实验研究和生产检测，同时也非常适合各电池终端用户厂家及电池贸易商对电池进行来料检测。

      本款电池检测仪器可测试电压在10V、内阻在1000mΩ以内的锂电池、聚合物电池、磷酸铁锂电池、镍氢电池、镍镉电池等各类可充电电池（组）；同时还可测试钢壳、铝壳、软包装电芯及多类一次性电池；

     如[手机电池、对讲机电池、数码产品电池、矿灯（锂）电池、普通干电池、18650电池、两串电池组、多串镍氢、镍镉电池组、小型免维护铅酸蓄电池等…]

德工电池测试仪……做好电池之首选检测仪器

仪器测试功能：

电池电压、负载电压（压差）、内阻、充电功能、过放电流、短路保护时间、识别（热敏）电阻、短路保护恢复功能、容量测试（包括充、放电测试；过充、过放保护电压测试）、*码片读码

1、电池电压V1：电池/电芯当前电压，即开路电压；

2、负载电压V2：指带一定负载时电池的电压，检测电池压差；

3、内阻：整个电池内阻测试；

4、短路保护时间:电池在短路时开启短路保护功能的反应时间；

5、短保恢复：测试电池是否具备自恢复电压功能；方便客户对高品质电池的研发和生产。

6、过放电流：为电池所允许放电的电流值；。

7、充电功能：设置一定的电流给电池进行充电，测试电池充电功能。

8、识别电阻：电池内部识别（热敏）电阻R1、R2检测；

*9、读码：对有通讯码片的电池进行码片检测（目前能测试摩托罗拉DS2502兼容码片）；

（*此测试功能为选做项）

10、容量测试：测试电池/电芯的容量大小（包括充、放电测试；过充、过放保护电压测试）；

充电时间、充电电流、放电电流、充电终止电压、放电终止电压均可设置。

仪器相关技术指标：

仪器适用环境及其他：

环境温度：23℃±5℃

相对湿度：＜75%   （海拔高度2000米以内适用）

电源电压：220V±10% 50Hz  （110V可选）

*消耗功率：10—50W

*仪器外观大小约:290mm(L)*270mm(W)*100mm(H)  重约: 3kg

*保修:仪器正常使用条件下一年内出现任何故障，

均由本公司负责免费维修！！！

仪器特点：1-2节电池测试仪W602

1.1测试功能多达10项，分别为：    ①.电池电压、②.负载电压、

③.内阻、④.短路保护时间、⑤.短路保护恢复功能、⑥.过放电流、

⑦.充放电功能、⑧.识别（热敏）电阻、⑨.容量测试、⑩.（读码）；

1.2测试速度快，快速测试时最快约0.5秒即可测完一块电池；

1.3测试精度高、量程大；仪器界面全中文菜单式显示、数字键盘直接数字操作；测试结果全数值精确显示；

1.4测试功能项可选，需要测试什么参数直接选定，不选则不测试；

1.5各测试功能参数均能直接输入数字设置上下限，不在所设范围内仪器显示真实值但颜色加深、同时蜂鸣器报警；

1.6可测试负载电压，并且负载电流及允许压差可直接设置；

1.7容量测试：充电电流大小、放电电流大小、充电时间、充电截止电压、放电截止电压范围均可直接设置；设置好参数后仪器全自动进行测试流程的转化，并显示放电时间及容量大小；

1.8激活延时、过流延时值均可自行设置；

短路恢复模式‘充电恢复’‘开路恢复’可选，恢复时间、恢复电压均可直接设置；

1.9仪器自带电池激活功能，测试前测试后均对电池进行激活；

1.10*电池测试仪可连接电脑：（*此测试功能为选做项、参数可一键恢复出厂值）

快速测试结果自动上传至电脑，数据可导出至Excel表格、可编辑、打印；

仪器部分显示界面：（图片像素较低、实际屏幕显示界面非常清晰）

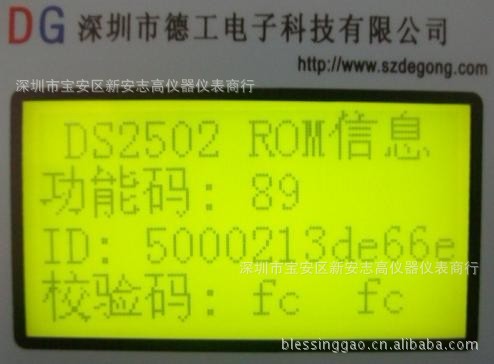

⑴、按键直接输入数字设置参数范围        ⑵、码片读码测试界面（之一）


⑶、仪器主菜单界面                     ⑷、测试项目选择界面


⑸、设定参数范围界面（一）                  ⑹、设定参数范围界面（二）

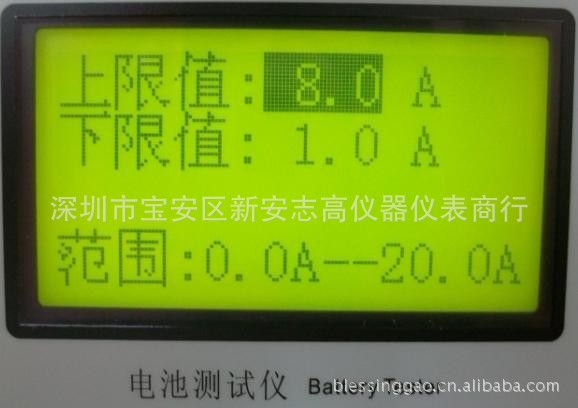

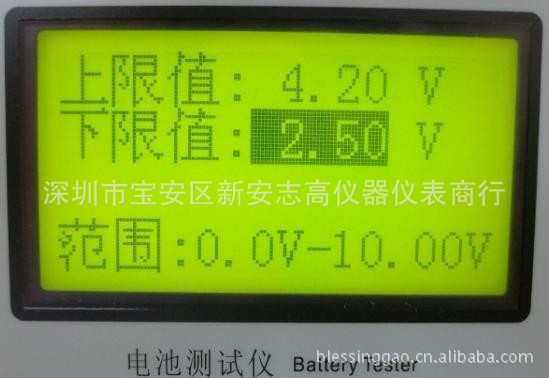

⑺、电压上下限设置界面                      ⑻、电流上下限设置界面

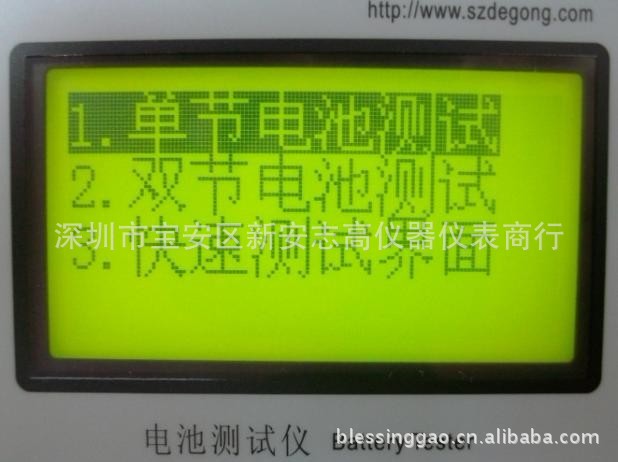

⑼、测试节数选择界面                       ⑽、测试初始界面


⑾、电池测试通过                   ⑿、测试结果不在设置范围内，报警界面


⒀、容量测试设置——充电电流            ⒁、容量测试设置——充电时间

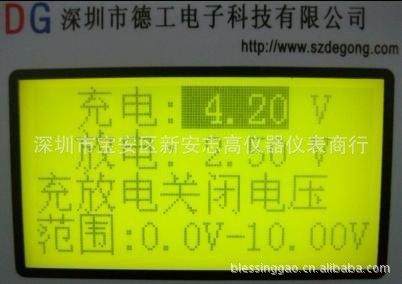

⒂、容量测试设置——放电电流          ⒃、容量测试设置——关闭电压


⒄、容量测试设置——充电完成           ⒅、容量测试设置——容量测试中…

⒆、容量测试设置——容量测试完成

测试实例：


        测试手机电池                          测试电池容量


         测试两串电池组                  测试镍氢电池容量

      测试锂-聚合物电池                  测试铅酸蓄电池容量

电池测试仪 联机版 电脑界面

电池测试仪连接电脑测试界面：测试结果可导出至Excel表格；可编辑、打印
