本仪表为面板表,4位LED数码管显示,内核由单片机进行数字测量和控制,有安时报警和控制功能,可作为一个自动测量功能的智能仪表使用.本仪表可用于测量蓄电池的正负电流和正负安时测量功能,该功能反映蓄电池的充放的安时数和电流值,对掌握蓄电池的充放电状态一目了然, AHM604安时计可为工业领域, 交通电动车系统,太阳能应用, 航标灯系统的蓄电池充放电监测控制的理想仪表.

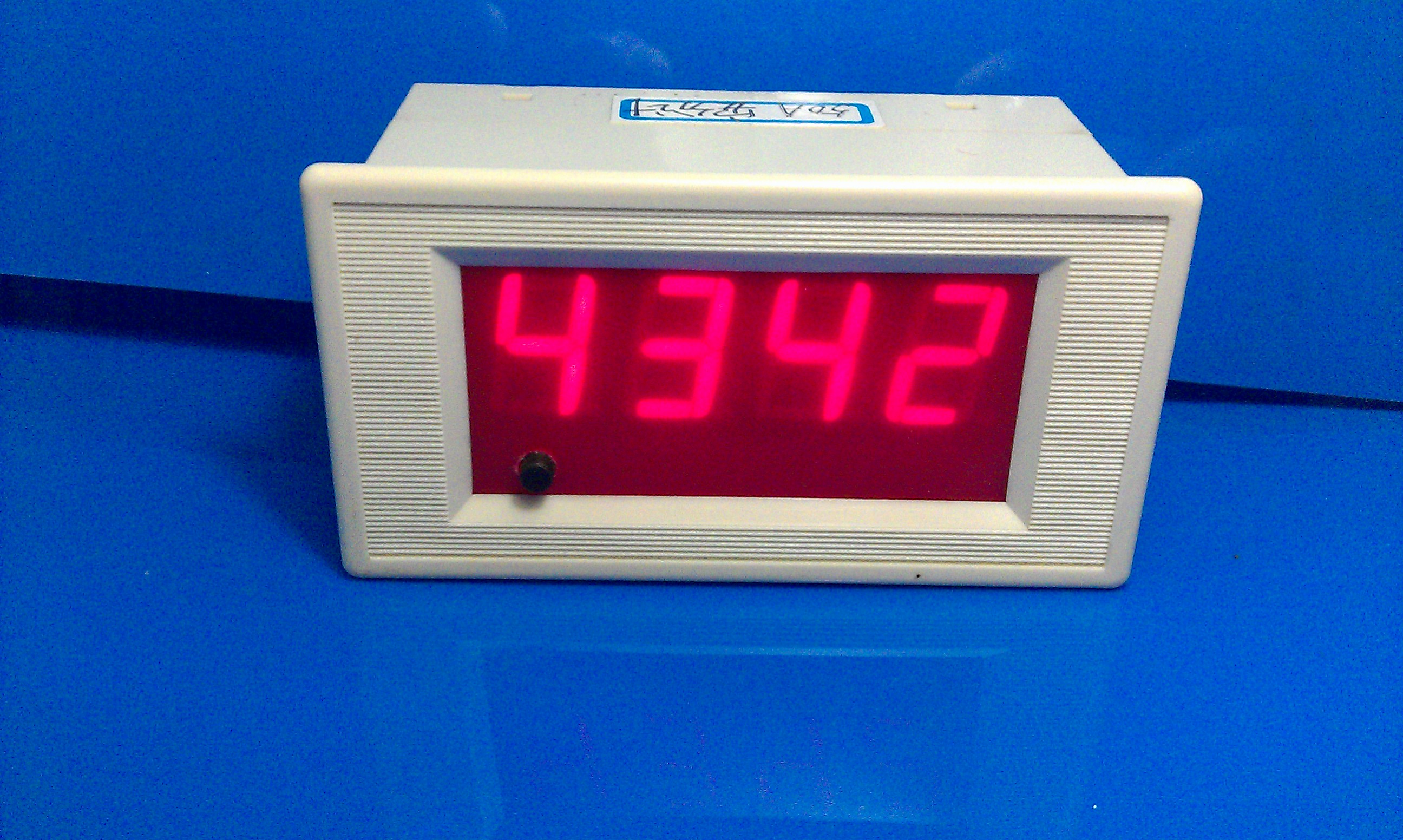

AHM604安时计是由4位LED数码管组成的数字面板表，可安装在各种操作台面上，

本安时计可测量蓄电池充放电的电压、电流、安时值。

一、  功能：

当蓄电池放电安时数接近蓄电池标称安时数时，当蓄电池的电压下降到设定报警电压范围（12V蓄电池为10.5V, 24V蓄电池为22V、36V蓄电池为33V、48V蓄电池为44V,220V蓄电池为195V）时，安时计报警，提示蓄电池电压已降到临界值，应充电。

如果多次充足电后，蓄电池安时数未到达蓄电池标称安时数60%的容量，说明蓄电池容量已不足，需修理和更换。本安时计每次开机时，先显示安时值，短按转换健，再显示蓄电池电压值，再按转换健，显示蓄电池电流值，再按转换健，又返回显示安时值。

本仪表工作电压直接接入蓄电池二端，也可用其它电压供电，自动显示蓄电池已放电安时数。多次放电的安时数在关机后，不会丢失，自动会叠加计数。

三、  主要指标：

1． 电流量程：0～20A/50A/100A/200A/300A

测量准确度±1.2%    分辨率:0.1 A

电流可选用分流器进行电流采样，采样幅度可为75mV。

    2.   安时测量范围:     000.0～9999Ah

    测量准确度：±1.5%     分辨率: 0.1 Ah

3．电压测量：      量程 60V/220V

测量准确度±1%    分辨率: 0.1V

4．工作温度        -20~+50 ℃

5．蓄电池电压 ：     12V/ 24V/36V/48V/220V

6. 输出控制OT1:

安时计报警输出0V , 未报警输出3.7V

输出控制OT2:

输出控制外接继电器(24V~220V)

7．工作电流：      小于12mA

8．体    积：      80×40 ×36mm

9．开孔尺寸：      77.5×39.5mm

10．主机重量:       50g
