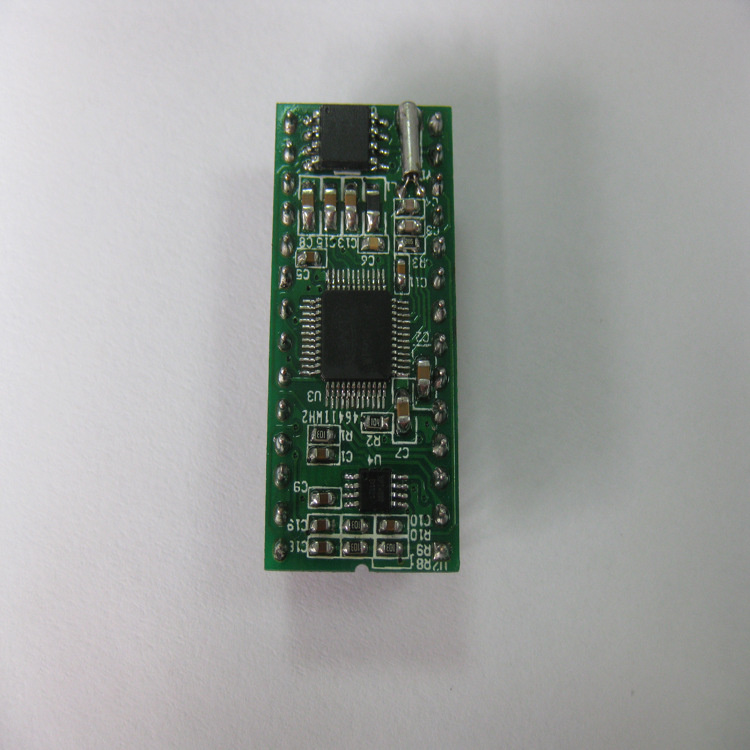

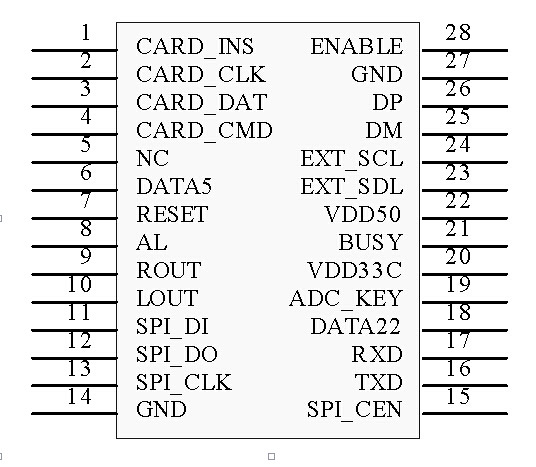

NUM

NAME

ATTR

DESCRIPTION

备注

1

CARD_INS

IO

（SD卡监测脚）

2

CARD_CLK

IO

SD/MMC/MSPRO 时钟总线

3

CARD_DAT

IO

SD/MMC/MSPRO 数据总线

4

CARD_CMD

IO

SD/MMC/MSPRO 命令总线

5

NC

NC

空脚

6

DATA5

IO

控制休眠和唤醒；当DATA5接收到2秒的高电平，芯片就进入休眠模式；芯片处于休眠时，当DATA5接收到一个高脉冲，芯片就被唤醒；

7

RESET

I

外部复位

低触发复位

8

AL

ANA

ADC音频输出

可接有源音箱

9

ROUT

ANA

PWM音频输出

可直接接1W8欧喇叭

10

LOUT

ANA

PWM音频输出

可直接接1W8欧喇叭

11

SPI_DI

IO

SPI主输出从输入数据总线

SPI下载口

12

SPI_DO

IO

SPI主输入从输出数据总线

SPI下载口

13

SPI_CLK

IO

SPI时钟总线

SPI下载口

14

GND

GND

电源地

15

SPI_CEN

IO

SPI片选总线

SPI下载口

16

TXD

IO

UART发送总线

17

RXD

IO

UART接收总线

18

DATA22

IO

按键上电拷贝功能键

19

ADC_KEY

IO

ADC标准MP3功能按键

20

VDD33C

PWR

模块DC3.3V输出

向外供3.3V

21

BUSY

IO

模块工作忙时指示输出

22

VDD50

PWR

供电电源口，DC5V

23

EXT_SDL

IO

EEPROM数据总线；

24

EXT_SCL

IO

EEPROM数据总线；

25

DM

IO

USB DM差分线

26

DP

IO

USB DP 差分线

27

GND

GND

U盘电源地

28

ENABLE

IO

模块功放使能脚，悬空或保持高电平时功放开启，接低电平时功放被关闭
