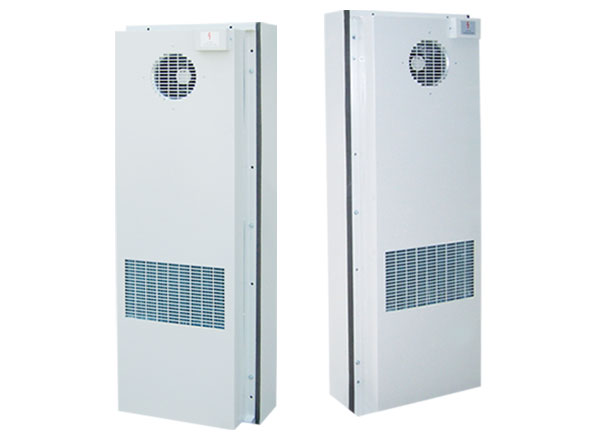

产品介绍

        HEU-C系列户外机柜热交换器是一种专为密闭工业电柜、通讯机柜的散热而设计的热交换器，主要用于排除机柜内电子设备（PLC、变频器、继电器、驱动系统、通讯模块）通电工作产生的热量；本产品为机柜提供理想的温度、湿度运行环境，同时隔离环境中的灰尘和湿气。使用该产品可大大延长电子产品的使用寿命和提高系统可靠性。

【产品特点】

高效  独特的热交换芯（可交叉流或逆流）使用，具备高效的热交换率

防水、防尘  密闭式循环冷却系统，内外空气隔绝，有效隔离外部空气的污染源，保持柜内清洁干燥，IP等级高

运行可靠  选用优质部件，运行稳定可靠，性能指标具有可靠保证

安装方便  超薄结构设计，外形紧凑，安装方便，安装方式有侧装、门装、顶置等多种选择

维护简便  运转部件少，寿命长，免维护

功能全面  交流或直流风机可任选，另可选配电加热器


【应用范围】

适用于各类通信户外机柜、通讯机柜、电源柜、户外传媒、服务机柜、工业电气柜及控制系统。

户外机柜热交换器：HEU-C系列 应用指导:

交流型和直流型热交换器的选择

1.首推使用直流变频风机，直流型综合能耗比交流型可节约 50% 以上；

2.直流风机通过变频调速等方法，来降低设备噪音，在城市宽带接入EPON等人口稠密地区极其重要；

3.使用直流型号的额外好处是在交流断电时仍可以使用紧急冷却功能（利用蓄电池供电），避免设备挂机；

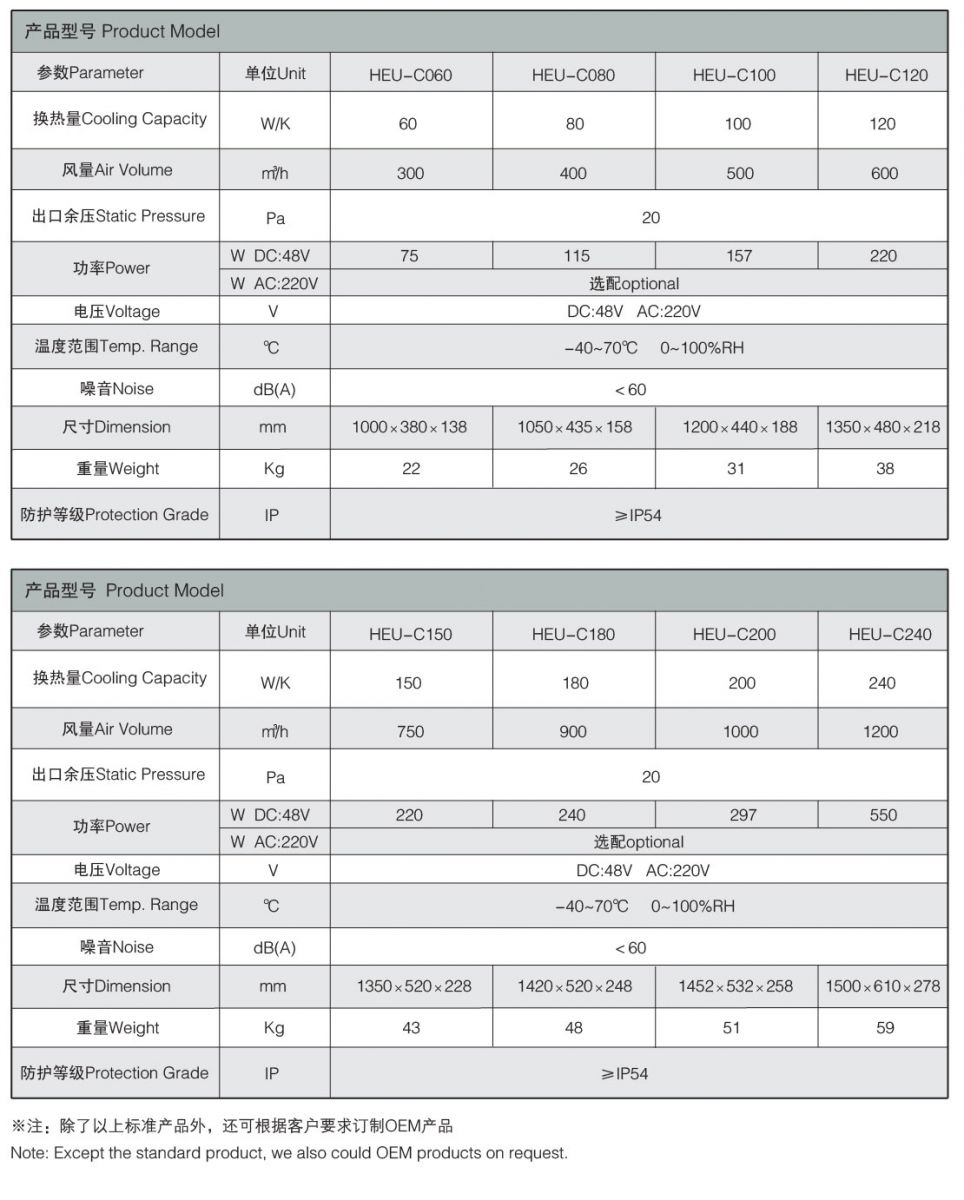

【产品参数】

  型号       风量 （m3/h)        功率w    尺寸mm

HEU-C060       300                 75        1000*380*138

HEU-C080      400                  115       1050*435*158

HEU-C100      500                  157       1200*440*188

HEU-C120      600                  220       1350*480*218

HEU-C150      750                  220       1350*520*228

HEU-C-180     900                  240       1420*520*248

HEU-C-200    1000                  297       1452*532*258

HEU-C-240    1200                  550       1500*610*278

热交换器能力大小的选择

1.换热能力通常用 xxx W/K 表达，代表机柜内部每比环境温度高 1 度，可以带走 xxxW 的热量，对应户外机柜，推荐机柜内部温度和环境温度的温差为 Δ T = 10 ~ 15度，温差越大，热交换器型号可以越小，相应成本降低，反之亦然。

2.热交换器选型简易公式：1.1~ 1.3 （考虑到机柜大小、太阳辐射、柜体结构设计等因素的综合因子） * Q （机柜内部负载） ÷ Δ T

加热器的选配

1.在寒冷的地区，通常需配电热器，加热器功率需根据机柜大小、机柜内自身发热量及外界最低环境温度等相关参考条件进行选择；

2.加热器的启停温度一般以控制机柜内部温度不超过 10 度为准；

安装注意事项

1.在超高温、多尘、多油污、含腐蚀性气体或爆炸性气体的环境下使用本设备时，环境温度不得超过70℃，并注意定期进行清洁维护；

2.选择安装位置时，应确保本设备周围通风良好，使内、外循环进出风通畅，勿使其它物件遮拦或阻挡内、外

循环的进出风口，以免降低冷却效果。

3.在社区内安装，建议安装时考虑到噪音对周围居民的影响，一定要选择合适的站点，远离住户。

4.设备安装时，应确保与机柜的接触面密封良好，无缝隙，以免产生漏风现象。
