产品编号

XHC-C014

文件编号

WI-EN-C014-PS

产品描述

硅胶发热片，紫色，220V,10-13W

版次

A/0

额定输入

220V

初期电阻

3500-5000Ω

消费功率

10-13W

耐高压

3750V/0.5mA/2S

缘阻抗

拉力

引线与硅胶片拉力：≥3Kgf/min

结构、尺寸

1. 1.     硅胶片外形尺寸：T2.0×L105×W84mm，紫色

外观

1. 1.     硅胶片表面无破损、划痕、气泡等；
2. 2.     引线无破损、断裂等现象

寿命

备注

操作内容阐述

工艺要求及备注

图示说明

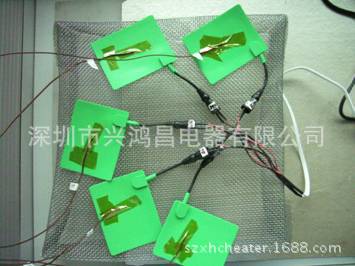

1.操作目的

     1.1通电测试硅胶发热片表面温度是否合格

2.操作过程

     2-1将硅胶发热片用插头接好

2-2将插头插在开关电源是

2-3 开启开关电测试表面温度

1、通电5分钟分硅胶发热片表面温度120-130度，通电15分钟硅胶发热片表面温度130-150度

2、硅胶发热片插进开关电源前一定要将电源开关关掉，以免触电
