产品介绍 /Product Presentation TEL:0538-7778766
- 产品简介>>>
GZDW直流电源屏系统采用大屏幕触摸屏，点阵液晶汉化显示，CCLF彩色背光，运用参数一目了然。
GZDW直流电源屏系统监控模块在线带电源插拔技术，主从脱离资助运行，系统安全可靠。
GZDW直流电源屏系统高频整流模块在线带电插拔，维护方便运行安全，电池职能化管理，改善电池运行特性，延长电池使用寿命。
GZDW直流电源屏系统可广泛地应用在电力系统的发电厂、变电站、铁路、通讯和工矿企业的变配电用电场所。
产品型号/Product Model TEL:0538-7778766

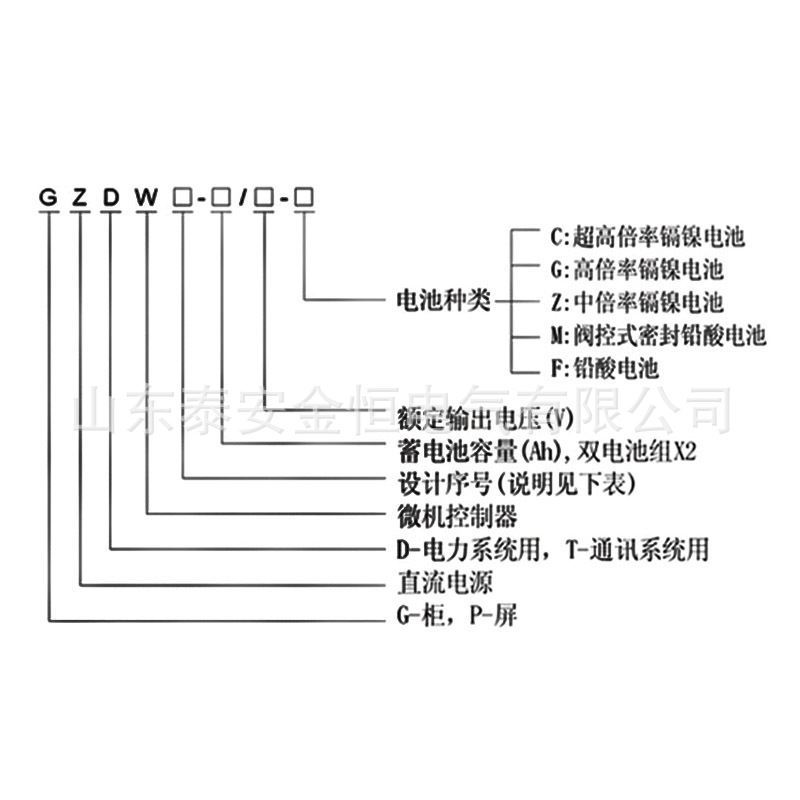

GZDW型直流电源屏系统产品型号

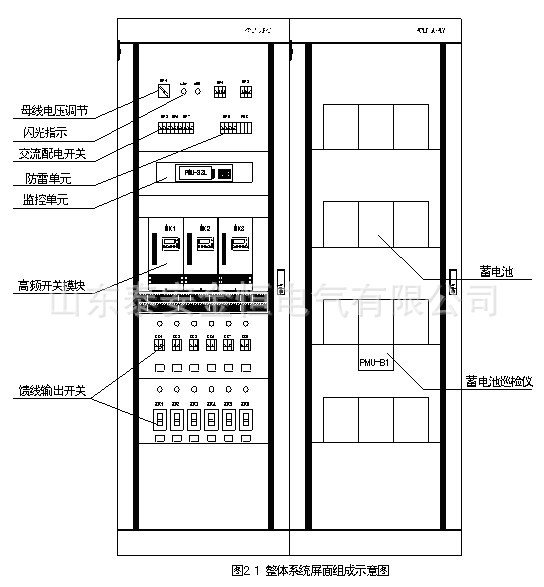

GZDW型直流电源屏系统产品结构示意图
产品参数/Product Parameter TEL:0538-7778766
系统采用独有的“一线通”接线技术，大大方便大容量直流系统的屏内接线，方便用户维护。
●充电模块采用自然冷却方式，平均无故障时间大幅提高，而且可用于环境相对恶劣的场所；
●充电模块可带电插拔，平均维修时间大幅减少；
●采用国际最新软开关技术，主要器件采用高质量的名牌产品；
●硬件低差自主均流技术，模块间输出电流最大不平衡度优于±5%
●可靠的防雷和高度的电气绝缘防护措施，绝缘监测装置实时监测系统绝缘情况，确保系统和人身安全；
●监控模块采用大屏幕液晶触摸屏显示，真人语音告警；
●监控程序采用面向对象的设计思想,模块化编程,有利于程序维护与升
项目 | 单位 | 参数 | ||
交流输入电压 | V | 380（+15%--20%） | ||
额定频率 | HZ | 50（正负10%） | ||
整流模块书出电压范围 | 连续可调（对于110v系统） | V | 90-160 | |
连续可调（对于220v系统） | V | 80-280 | ||
直流输出电压 | 控制母线 | V | 220（110）正负1% | |
合闸母线 | V | 220（110）正负10% | ||
直流输出电流 | 控制母线 |
| A | 10、20、30、50、100、200、300 |
| A | 10、20、30、45 | ||
合闸（动力） |
| A | 20、30、50、100、200、300 | |
| A | 10、20、30、45 | ||
合闸（动力）瞬时冲击负载 | A | 200、400、500（由电池特性定） | ||
配用电池 |
| AH | 20-2000 | |
| AH | 20-150 | ||
稳压精度 | 小于等于正负0.5% | |||
稳流精度 | 小于等于正负0.5% | |||
纹波系数 | 小于等于正负0.1% | |||
效率 | 大于等于94% | |||
环境温度 | 摄氏度 | -15-+45 | ||
可闻噪音 | db | 小于等于55 | ||
产品特写图(主要部件) TEL:0538-7778766

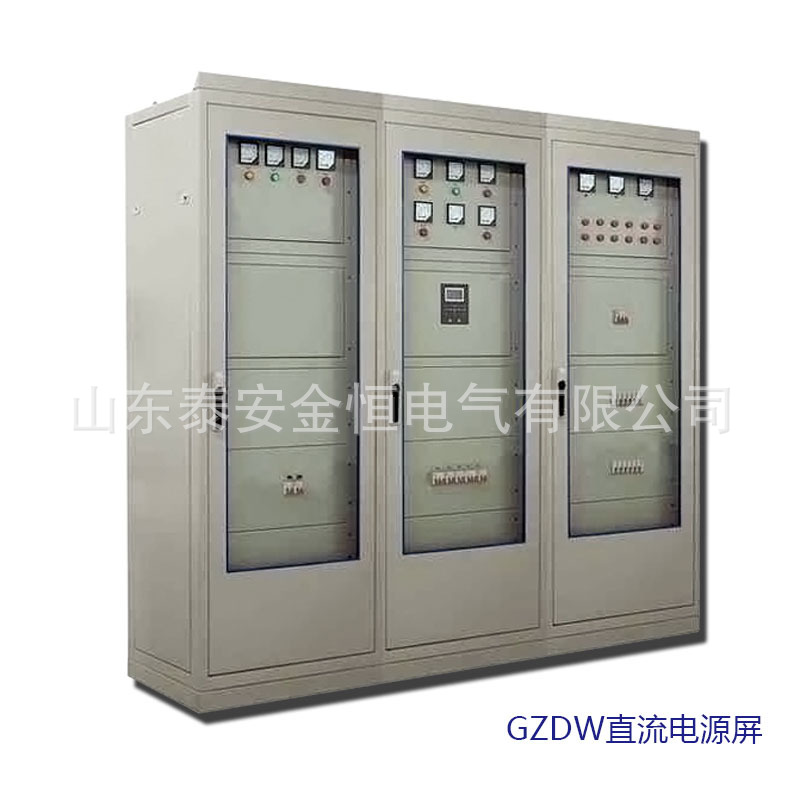

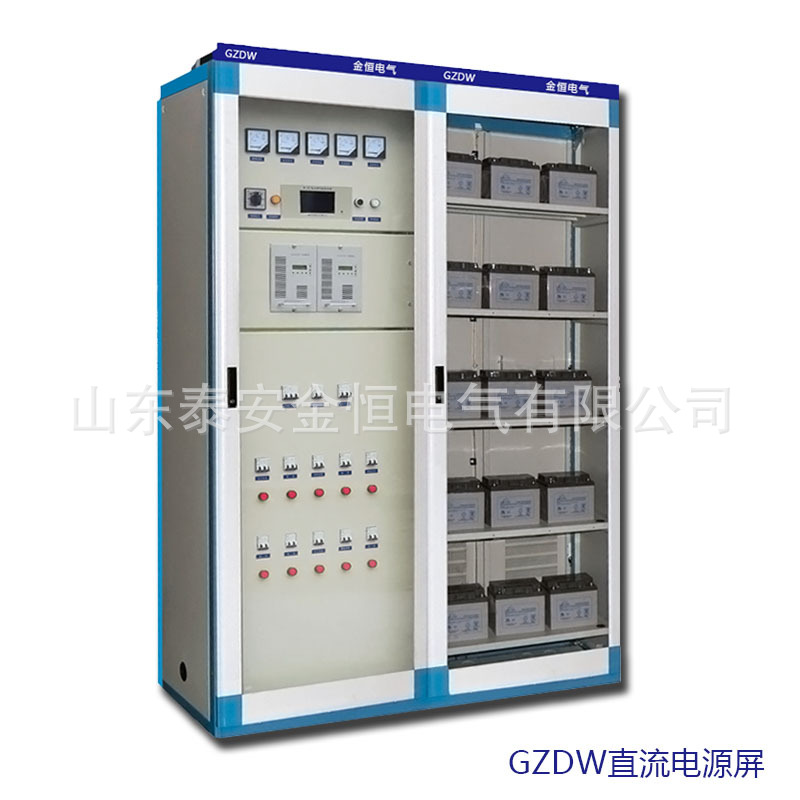

GZDW型直流电源屏系统

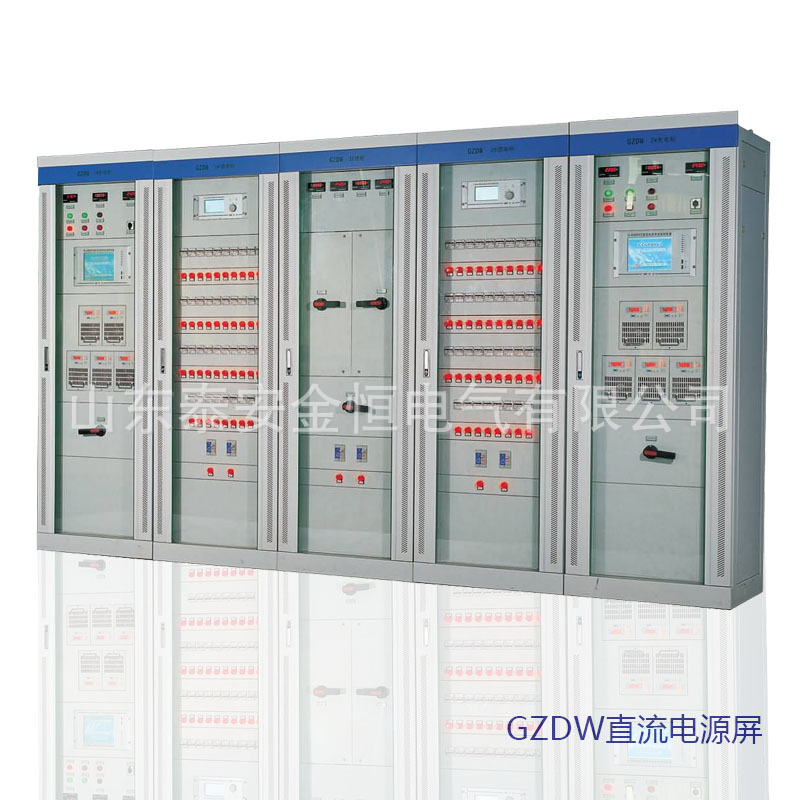

GZDW型直流电源屏系统
产品实地认证 TEL:0538-7778766
3C认证/企业资质/企业荣誉 TEL:0538-7778766
山东泰安金恒电气有限公司是原两部定点专业生产PLC自控成套系统、高低压成套开关设备及电缆桥架的厂家，是ISO9001：2000 国际质量管理体系认证企业、3C认证企业、省级高新技术企业、重合同守信用企业、AAA级信用企业、消费者满意单位。
