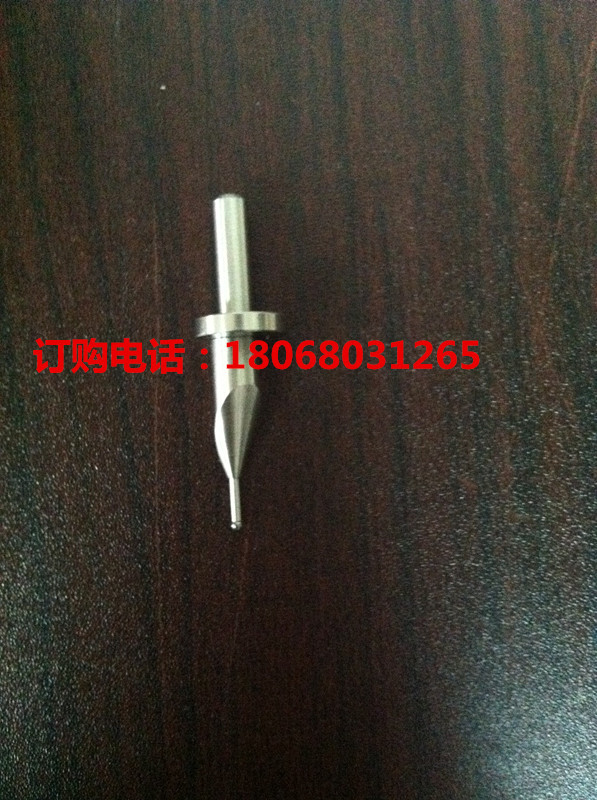

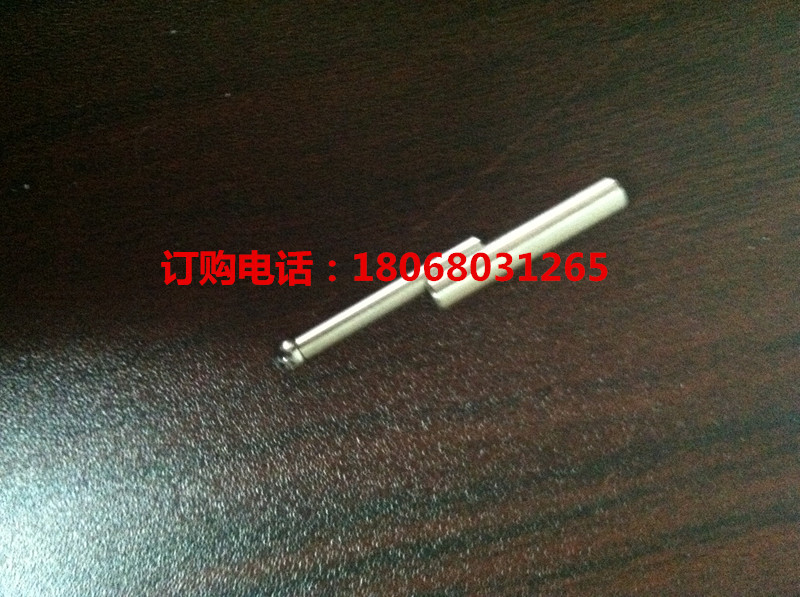

苏州TESA，TESA 测高仪原装测头，现货热销

瑞士TESA测高仪

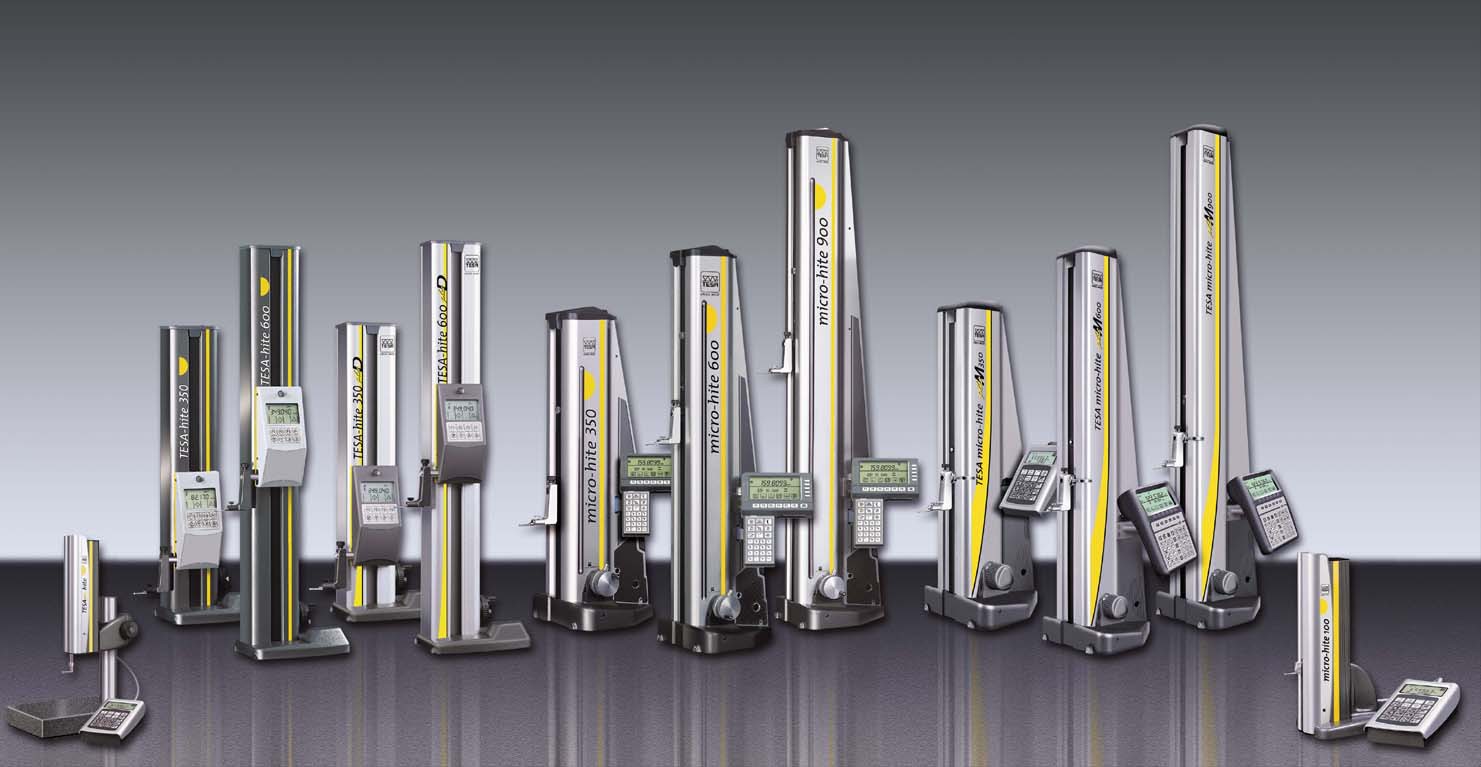

产品名称：TESA MICRO-HITE测高仪
品　　牌：瑞士TESA
所属类别：测高仪→二维测高仪

瑞士TESA测高仪产品说明
可以用来进行平面、平行面和圆柱面几何体的内尺寸、外尺寸、高度、深度或距离尺寸测量。同时可以进行一维或二维的测量。
自动搜索孔或轴的顶点，在动态探测中记录最大、最小值以及最大最小值之间的差值计算。TESA IG-13数字式测头可以测量垂直度、直线度、平行度等偏差和跳动误差，并以ISO1101标准输出数据。
�7�8在电子测高仪上20年的制造经验造就了高品质的设计，代表了当今的技术水平的发展；
�7�8生产现场检测的理想工具，在工作区没有任何电缆；
�7�8快速简单可靠测量，尤其是工件孔类；
�7�8365、615和920 mm三种量程供您选择；
�7�8显示的分辨率为0.0005, 0.001, 0.01和0.1mm或转换为相等的英制单位；
�7�8通过计算机辅助精度(CAA)自动修正偏移误差可以极准确测量长度、直线度和垂直度；
�7�8具有和钢一样的膨胀系数（11.5×10-6k-1）；
�7�8控制面板"ID"和"power panel"通过交互式的数据处理和输出，可以引导操作者的操作；
�7�8无须人工计算；
�7�8可以通过编写程序循环测量99个工件，每个测量循环包含相关尺寸极限值的64个指标；
�7�8内置打印机用于数据输出或利用外部打印机以A4纸打印；
�7�8RS 232数据输出；
�7�8每台测高仪带有SCS校准证明；
�7�8坚固镀镍基座包括三个支撑点和经过精研；
�7�8气垫用来在平板上方便地移动测高仪；
�7�8增量式玻璃光栅具有参考点，分度间隔20 µm。光电数值捕捉(TESA专利)；
�7�8测量头安装在球形轴承上，通过花轮和曲柄的方法进行移动。驱动系统可以锁定和上紧。可附加微调装置(选项)。用恒定的测量力进行自动数值捕捉。图像或声音信号进行应答；
�7�8测量速度＜300 mm/s或12 in/s；
�7�8测量力1.6±0.25 N(在触测点)；
�7�8RS 232，光电式；
�7�8充电电池组或市电电源6 V, 3.0 Ah；
�7�8操作温度10°C - 40°C；
�7�8储藏温度–10°C - 60°C；
�7�8相对湿度80%，非冷凝；
�7�8防护等级IP40；
�7�8净重(不包含控制面板和电池)主体仪器350: 33 kg；600: 38 kg；900: 45 kg。


瑞士TESA测高仪订货代号描述型号

00730033 TESA MICRO-HITE系统3501 1
00730034 TESA MICRO-HITE系统11 600 1
00730035 TESA MICRO-HITE系统11 1 900
每个系统包含以下组件，不含控制面板1 111 1
00730021 1TESA MICRO-HITE主机●1 11
00730022 1TESA MICRO-HITE主机11●1
00730023 1TESA MICRO-HITE主机11 11●
00760143 1标准测杆夹持器●●●
00760062 1个5mm球形测头的标准测针●●●
00760150 1个20mm/0.78740in标准块●●●
00760142 1在底座下方产生气垫的电动气泵,已安装●●●
00760141 1电池组●●●
04761054 1电压转换器110-240V、50-60赫兹交流电●●●
04761055 1电压转换器所用电缆●●●
00760151 1TESA MICRO-HITE防尘罩●11 11
00760152 1TESA MICRO-HITE防尘罩1●1
00760153 1TESA MICRO-HITE防尘罩1 1●
TESA MICRO-HITE350/600/900可选附件1 1 1
00760157 00760141备用电池1 1 1
00760144附加的用于测头微移的微调装置

技术参数
型号350 600 900
示值范围(mm) 365 615 920
使用标准附件量程(mm) 0-520 0-770 0-1075
配固定测头夹持器00760057量程(mm) 0-575 0-825 0-1130
配固定测头夹持器S07001622量程(mm) 0-745 0-995 0-1300
带标准附件精度(L单位m) (2+3.L)μm
带标准附件重复性精度±2s≤2μm
机械重直度(正面)(μm) 7 9 11
使用TESA IG-13垂直度(μm) 6 8 10


TESA MICRO-HITE350/600/900控制面板

�7�8双LC显示尺寸128 x 63 mm；
•上显示区域是测量的长度值( 7段/符号)以及功能符号；
•下显示区域是为垂直度和直线度的测量，以及操作者控制功能键的符号测量值；
�7�8测量值( 7位)加上负号。主显示12.7 x 6.4 mm，辅助显示6.3 x 4.2 mm；
�7�8预置功能完成任何已知值输入，输入尺寸限制为公差特征。连续显示手动或自动触发数据的
传输。输出检测报告和标题采用5种语言。同时可用外接打印机和尺寸A4；
�7�8防护等级IP40。


瑞士TESA测高仪订货代号描述
00760163 TESA控制面板"POWER PANEL"

用专门的程序可以进行一维和二维测量，测量垂直度、直线度。可以通过编写程序循环测量99个工件，每个测量循环包含了64个相关尺寸极限值的指标，以存储2500个测量数据，统计分析功能（SPC），自身可配备打印机或利用外部打印机以A4纸打印输出结果，PCMCIA存储卡读出器可以使程序循环测量并存储结果。操作者可通过显示屏进行操作。

分辨率0.0005 / 0.001 / 0.01和0.1 mm

0.00002 / 0.0001 / 0.001 / 0.01和0.1 in

TESA "POWER PANEL"控制面板附件
04766010可以格式化的存储卡，JEIDA SRAM,128k
04764009 PC机所用读卡器
04765008 57 mm宽打印纸卷
