输入安装员密码666666，再按[编程]进入到编程状态，按[布防]键进入到“1.查询”，再按[#]键下翻到“2.编程”，找到“2.编程\\2.2系统编程\\2.2.11系统设置\\1 系统地址”菜单，将系统地址改成1，若有多台，要保证每一台都要有唯一的系统地址。
1.2设置报警主机的IP参数（要点1.2\\1.3\\1.4需要主机版本号为3.31以上，才有这些项设置）找到“2.编程\\2.2系统编程\\2.2.14 IP参数”菜单，IP参数编程包括主机IP地址、网关地址、中心IP地址、主机源端口、主机目的端口、子网掩码。其中主机目的端口端口要与报警监控中心的端口（本机端口）要全部保持一致；中心IP地址即报警监控中心电脑的IP。在分配主机要保证不与其它网络设备IP发生冲突，保证唯一性。
1.3配置报警主机IP参数到网络模块将IP模块通电，用232交叉线将模块的232接口与报警主机的计算机接口连接起来，在非编程状态下，输入安装员密码666666，再输入[9][0]，按[布防]键，即可把报警主机的IP参数配置到IP模块上。
1.4读取IP模块的参数（此步可省略，维护网络模块时使用）网络模块的参数也可以通过LCD键盘来查看，将IP模块通电，用232交叉线将模块的232接口与报警主机的计算机接口连接起来，在非编程状态下，输入安装员密码666666，再输入[9][0]，按[撤防]键，即可读取网络模块的IP地址。通过按[#]键浏览模块的网关地址、中心IP地址、主机源端口、主机目的端口、子网掩码。
2.报警软件设置说明2.1增加报警设备（以网络接警为例）

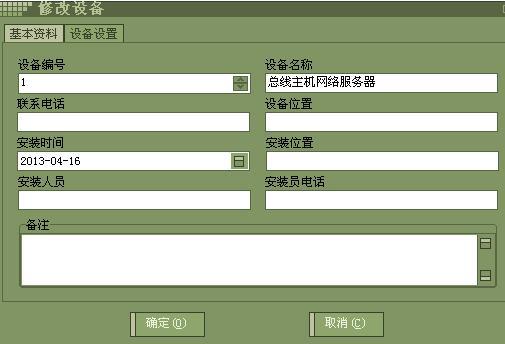

运行安保集成平台，用户名处输“admin”，密码输入“1”，进入集成平台。在主界面的左上处的[基本管理]栏目中，选中"设备管理"，在主界面的中间空白处点击右键，弹出菜单选项，选择[增加]菜单，在基本资料页面填写设备编程、设备名称等相关资料，如图
再选择[设备设置]页面，选择设备类型为报警系统，驱动名称为YJT，如下图所示，
再点设备参数设置按钮，弹出相关参数的设置，将通讯方式设置为网络，服务端口号默认设置为5000，可以更改成其它的数据。超时脱网时间默认为15，不用改，如下图所示，
设置完成后，点确定按钮。报警设备增加完成。由于集成平台通过网络集成时作为服务器，所以，存在多台报警主机上传到该平台时，也只是增加一个报警设备即可。

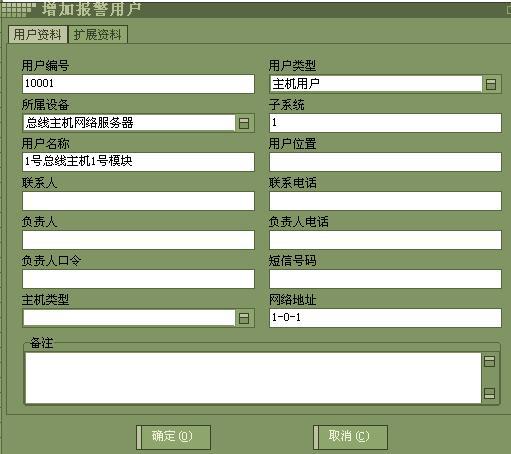

2.2增加报警用户在主界面的左侧的[报警系统]栏目中，选中"报警用户"，在主界面的中上空白处点击右键，弹出菜单选项，选择[增加]菜单，在用户资料页面填写用户编程、用户类型、所属设备、子系统、用户名称、网络地址等相关资料。
用户编号是给每人个地址模块或报警主机分配一个ID，每一个都是唯一的。用户类型选择主机用户，所属设备是当平台存在多种接入方式时，每个报警模块都需要选择相应的系统，子系统固定为1，用户名称客户自己定义，比如“1号总线主机1号模块”，“xx办公室”等网络地址与前端报警模块对应起来。如下图所示，
注：网络地址说明，固定格式为AA-BB-CC，其中的AA是报警主机的系统地址，BB为0或1，其中0表示通讯总线的设备，1表示键盘接口的设备，CC是通讯总线或键盘接口的设备地址号，比如：1-0-1，表示为1号总线主机的1号模块，而1-1-128，表示1号主机的主键盘。

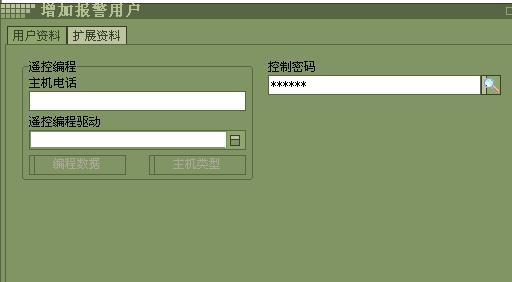

用户资料设置完后，选择[扩展资料]，输入控制密码，软件默认是123456。如下图所示，
设置好后，点击确定，1个报警模块的基本资料设置完成。
剩下的报警模块按照以上类似设置即可。
2.3增加报警用户防区资料在已增加的报警用户栏目中，选择需要增加防区的报警用户（例如用户编号10001），在防区资料栏目点击右键，弹出菜单选择项目选择[增加]按钮，弹出增加报警防区对话框，如下图所示，
在报警防区页面，将防区编号、防区名称等参数设置好，注意对应探测点一定要取消。单防区模块的防区编号为0001，双防区模块的防区编号为0001和0002，8防区模块的防区编号为0001-0008。防区资料添加完成后，点击确定即增加了一个防区资料。其它防区的增加方法类似。
