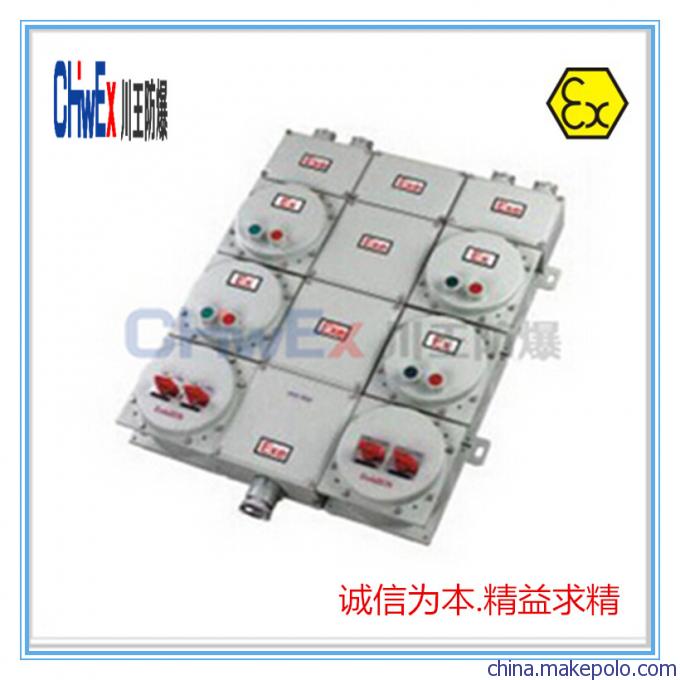

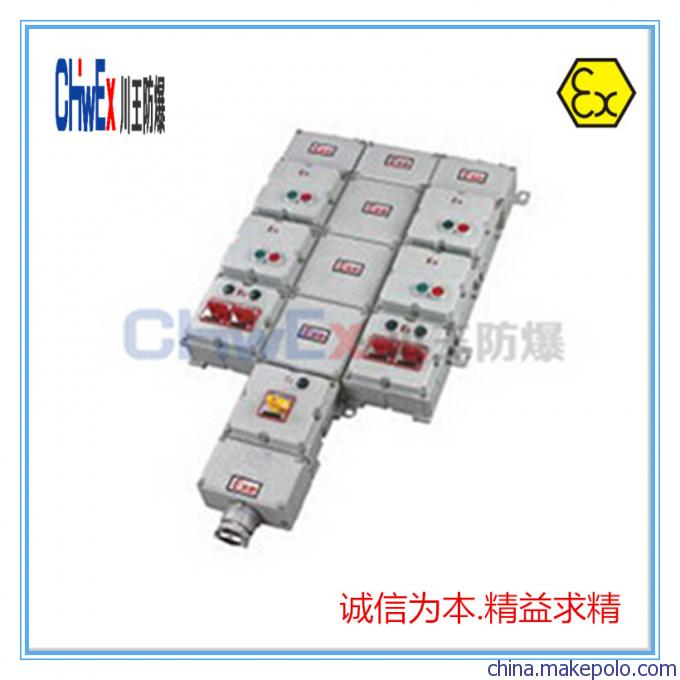

BXD51-F□Q系列粉尘防爆动力配电箱（电磁起动）参考图片：









适用范围
1．适用于爆炸性气体环境1区、2区危险场所；
2．适用于IIA、IIB、IIC级爆炸性气体环境；
3．适用于可燃性粉尘环境20区、21区、22区；
4．适用于温度组别为T1—T6的环境；
5．适用于石油石化、化工、酿酒、医药、油漆、纺织、印染、军工设施等爆炸性危险环境；
额定电压（V）
 380
主回路额定电流（A）
 63 ～ 400
支路数
 2、4、6、8、10、12
支路电流（A）
 ≤100
1.防爆标志：Exde Ⅱ BT4 、Exde Ⅱ CT4
2.进线口螺纹规格（G″）：11/4～3
3. 出线口螺纹规格（G″）：1/2～1 /2
4.防护等级：IP54*IP55

第二项【产品特点】
1． 本产品外壳采用铝合金压铸或钢板焊接成型，表面经高速抛丸后粉末静电喷塑，外形美观；
2． 本产品为复合型防爆结构（钢板焊接为隔爆型结构），开关箱采用隔爆型结构，母线箱及接线箱采用增安型结构；
3． 采用模块化设计，各种回路可以自由组合；
4． 内装高分断小型断路器或塑壳式断路器，通过操作防爆客体外的手柄而实现分合；
5． 本产品全面推出新型优化的设计方案及操作机构，结构紧凑合理、通用性强、操作灵活方便、手感好；
6． 具有过载、短路、缺相等保护功能，也可根据用户要求增加漏电保护功能；
7． 所有紧固件均采用抗强腐蚀的304不锈钢材质；
8． 布线方式，钢管或电缆、防爆软管均可；
9． 可根据用户要求特殊定制；

第三项【技术参数】
1.防爆标志：ExdeIIBT4/T5/T6、ExdeIICT4/T5/T6、DIP A20 TA,T4/T5/T6；
2.额定电压：AC220/380V, 非标准电压：12V/24V/36V/127V/660V；
3.总开关电流：10A—800A；分开关电流：1A—630A；
4.防护等级：IP54/IP55/IP65；
5.螺规格：DN15-DN100/G1/2-G4寸
6.引入线规格：直径6mm-80mm；引出线规格：直径6mm-80mm；
7.引入引出方向：上进上出，下进下出（可按客户要求不受限制）

第四项【技术特点】
1.铝合金外壳压铸成型，表面喷塑，外形美观；
2.内装C65N、NC100H及S25□S高分断小型断路器、M611或GV2电动机保护器、3VE1空气开关CM1塑壳断路器及信号灯等元件；
3.具有过载、短路保护功能；
4.模块结构，各种回路可根据用户需要自由组装；
5.可根据用户要求特制，如加装电涌保护器、电流表、电压表等；
6.钢管货电缆布线；

第五项【订货须知】
用户在订货时，须注明配电箱的回路数，各回路相应的是电流以及断路器的级数，若须带漏电功能，则还需注明，若需带总开关则请注明总开关的电流及级数，并注明进出线方向，进出线规格及对应的数量。照明配电箱开关布局及安装尺寸部分可参照后面的外形及安装举例动力照明混合时，按动力配电箱造型。一般情况下，用户必须提供配电电气系统图
