以6061为代表的6系列铝合金中的主要合金元素为镁与硅，具有中等强度、良好的抗腐蚀性、可焊接性，氧化效果较好。广泛应用于要求有一定强度和抗蚀性高的各种工业结构件，如制造卡车、塔式建筑、船舶、电车、铁道车辆、家具等。

   6061属热处理可强化合金，具有良好的可成型性、可焊接性、可机加工性和，同时具有中等强度，在退火后仍能维持较好的操作性.

   6061合金的主要合金元素是镁与硅，并形成Mg2Si相。若含有一定量的锰与铬，可以中和铁的坏作用；有时还添加少量的铜或锌，以提高合金的强度，而又不使其抗蚀性有明显降低；导电材料中还有少量的铜，以抵销钛及铁对导电性的不良影响；锆或钛能细化晶粒与控制再结晶组织；为了改善可切削性能，可加入铅与铋。在Mg2Si固溶于铝中，使合金有人工时效硬化功能。

   6061-T651是6061合金的主要合金，是经热处理预拉伸工艺生产的高品质铝合金产品，其强度虽不能与2XXX系或7XXX系相比，但其镁、硅合金特性多，具有加工性能极佳、优良的焊接特点及电镀性、良好的抗腐蚀性、韧性高及加工后不变形、材料致密无缺陷及易于抛光、上色膜容易、氧化效果极佳等优良特点

♦化学成分

其主要化学成分为（各元素所占的质量分数）：

♦性质特点

   6061-T651是6061合金的主要合金，是经热处理预拉伸工艺生产的高品质铝合金产品，其强度虽不能与2XXX系或7XXX系相比，但其镁、硅合金特性多。

   →1加工性能极佳

   →2优良的焊接特点及电镀性

   →3良好的抗腐蚀性

   →4韧性高及加工后不变形

   →5材料致密无缺陷

   →6易于抛光上色膜容易、氧化效果极佳等。

♦状态简介

基本状态代号如下：
   ·F 自由加工状态
适用于在成型过程中，对于加工硬化和热处理条件特殊要求的产品，该状态产品的力学性能不作规定（不常见）
   ·O 退火状态
适用于经完全退火获得最低强度的加工产品（偶尔会出现）
   ·H 加工硬化状态
适用于通过加工硬化提高强度的产品，产品在加工硬化后可经过（也可不经过）使强度有所降低的附加热处理（一般为非热处理强化型材料）
   ·W 固熔热处理状态
一种不稳定状态，仅适用于经固溶热处理后，室温下自然时效的合金，该状态代号仅表示产品处于自然时效阶段（不常见）
   ·T 热处理状态
(不同于F、O、H状态)

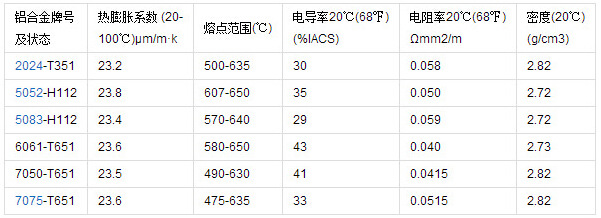

                 铝合金的典型物理性能【见下表】

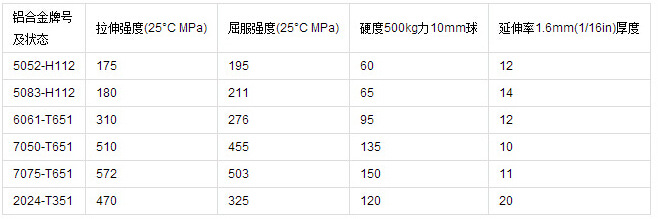

               铝合金的典型机械性能【见下表】

♦铝材介绍

    非热处理型合金、 纯铝合金 (1××× 系列) 、铝铜合金 (2×××系列) 、铝锰合金 (3×××系列)、铝硅合金 (4×××系列) 、铝镁合金 (5××× 系列) 、 铝镁硅合金 (6×××系列)、 铝锌镁合金 (7×××系列)、铝与其他元素合金（8×××系列)。

【工业纯铝】

    工业纯铝纯度一般为98%～99.7%，高纯铝为99.999%～99.9999%。

【铝合金】

    铝合金根据成型方法不同，分为铸造铝合金和变形铝合金。

    铸造铝合金－锰系铸造合金、铝－镁系铸造合金、铝－锌系铸造合金和铝－铜系铸造合金。

    变形铝合金又分为热处理强化和热处理不可强化合金，热处理不可强化铝合金特点是强度低、可加工性、抗蚀性和焊接性好，主要有铝－镁系防锈铝及铝－锰系防锈铝系列。热处理强化铝合金的特点是合金经过热处理后，性能大大提高，特别是机械强度，有的高强度铝合金经热处理后，强度相当于碳钢，主要包括硬铝、锻铝、超硬铝及部分特殊铝等。

    铝产品有铸造产品和压力加工产品，铸造产品有砂模铸造和压力铸造两种，铸造产品主要是型材，压力铸造型比砂模铸造质量好。压力加工产品有板、带、箔材、管、棒、型、线材等。板、带、箔材等，用二辊轧机或多辊轧机生产。管、棒材一产，线材是用轧机或挤压机加工成盘条后，用拉伸机拉成线材，铝粉用机械或喷雾法生产。
