应用领域：
低粘度液体及气体的微小流量的测量，可带远传输出，可带HART通讯，仪表小巧（2分内螺纹的安装高度为90mm。侧进侧出），适用于实验室、粮食机械、吹扫装置等设备配套。
微小型金属管浮子流量计是基于浮子位置测量的一种变面积流量仪表。全新的设计使微小流量的测量成为可能。特别适合液体和气体微小流量的测量。采用全金属结构，具有体积小、压损小、量程比大（10：1），广泛应用于各行业复杂、恶劣环境下、对微小流量、低流速、各种苛刻介质条件的流量测量与过程控制，特别适合测量混浊，不透明或腐蚀性流体。
微小型金属管浮子流量计，针对不同的用户需求、不同场合，有多种测量形式供用户可选；按输出形式分有就地指示型、远传输出型；按防爆要求分类，又可分为普通型、本质安全型两种。
微小型金属管浮子流量计远传部分采用了国际先进的无接触无磁滞检测磁场角度变化的磁测传感器、并配以高性能MCU，两线制
4～20mA远传输出，可通过上位机软件对流量计进行线性校正等参数设置。该型智能信号变送器具有很高的精度和可靠性，具有性价比高，完全可以取代进口同类型仪表。

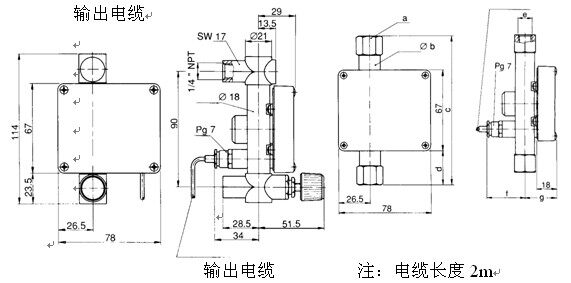

微小型金属管浮子流量计的设计制作还考虑了用户工艺流向要求，有下进上出安装型、侧进侧出安装型
| a | ∅b | c | | d | e | f | g | 安装方式 |
流量范围≤100 l/h | SW19 | 18 | 125 | | 29 | 1/4” NPT | 34 | 29 | 垂直 |
Water | | | | | | | | | 侧进测出 |
流量范围 100 l/h to | SW24 | 25 | 164 | | 48,. | 3/8” NPT | 30.5 | 32.5 | 垂直 |
300 l/h Water | | | | | | | | | |
流量范围400 l/h to | SW27 | 25 | 164 | | 48.5 | 1/2”NPT | 30.5 | 32.5 | 垂直 |
800 l/h Water | | | | | | | | | |
流量范围800 l/h to | SW50 | 50 | 230 | | 81 | 1” NPT | 18 | 45/50 | 垂直 |
3000
l/h Water | | | | | | | | | |
最大流量 | | | | | |
水 | 空气 | 最大可测粘度 [mPas] (2) | 压降 | |
1mPas;1kg/l | 1013 mbar, | [mbar] | |
[l/h] | 0°C [l/h] QN | | |
1 | 35 | 4 | 8 | |
1.6 | 54 | 4 | 8 | |
2.5 | 100 | 6 | 8 | |
4 | 160 | 6 | 8 | |
6 | 230 | 18 | 8 | |
10 | 350 | 18 | 8 | |
16 | 540 | 18 | 8 | |
25 | 850 | 18 | 9 | |
40 | 1250 | 18 | 10.5 | |
60 | 1900 | 18 | 12.5 | |
100 | 3100 | 12 | 17.0 | |
最大流量 | | | | | |
1mPas;1kg/l | 1013 mbar, | 最大可测粘度 [mPas] (2) | 压降 [mbar] |
[l/h] | 0°C [l/h]QN | | |
100 | 3200 | 8 | 60 |
160 | 5000 | 8 | 70 |
200 | 6000 | 8 | 80 |
250 | 8000 | 8 | 90 |
300 | 9000 | 8 | 160 |
400 | 12000 | 8 | 75 |
500 | 15000 | 8 | 85 |
600 | 18000 | 8 | 95 |
800 | 24000 | 8 | 130 |
800 | 24000 | 3 | 60 |
1000 | 30000 | 3 | 62 |
1600 | 45000 | 3 | 74 |
2000 | 60000 | 3 | 85 |
2500 | 75000 | 3 | 105 |
3000 | 90000 | 3 | 130 |
