性能参数
全进口的微电脑控制系统。
超大型触摸屏,操作简单。
采用伺服电机,速度加快时贴标精度提高,机器性能更稳定。
100组以上贴标参数记忆,可快速换样生产。
全机为高级不镑钢与铝合金经阳极处理组成,永不生锈,符合GMP标准。

一、产品图片(如上)
二、基本用途
用于在各种物品的上平面贴标签,如电路板、展开纸箱、书本,广泛应用于大件产品的平面贴标,规格范围大的平面类物体贴标。
可选配打码机或喷码机到贴标头,可实现在标签上打印生产日期、批号和喷印条码等信息。
可选配喷码机到输送带,可实现贴标前或贴标后在产品上喷印生产日期、批号、条码等信息。
三、适用范围
适用标签:不干胶标签、不干胶膜、电子监管码、条形码等。
适用产品:宽度大、规格多,贴标位置变化多的产品。
应用行业:广泛应用于电子、印刷、文具、等行业。
四、应用实例

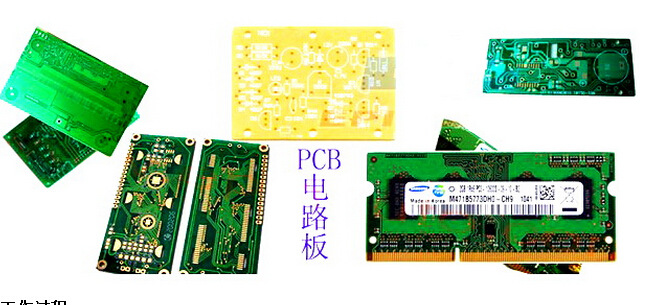

电路板贴标、文件夹贴标、展开纸箱贴标、板材贴标等。

五、工作过程
*核心工作原理:传感器检测到产品经过,传回信号到贴标控制系统,信号经过PLC处理后,在适当时刻送出标签贴附在产品设定位置上,产品流经覆标装置,标签被覆牢固,一张标签的贴附动作完成
*操作过程:放产品(可接流水线或自动分板)—>产品输送(自动实现)—>产品纠正(自动实现)—>产品检测(自动实现)—>贴标(自动实现)—>覆标(自动实现)—>收集已贴标产品。
六、技术参数:以下为标准机型技术参数,其他特殊要求和功能,可量身订做:
技术参数 | 使用范围 | 备注 |
贴标精度 | ±1mm | 不含产品、标签误差 |
贴标速度 | 40~80件/分钟 | 与产品及标签尺寸有关 |
适用产品尺寸(长度) | 100mm~400mm | |
适用产品尺寸(宽度) | 100mm~400mm | |
适用产品尺寸(高度) | 1.2mm~5mm | |
适用标签尺寸 | 长度:5mm~100mm | |
宽度(底纸宽度):20mm~100mm | |
标签卷筒内径 | Φ76 mm | |
标签最大外径 | Φ370 mm | |
整机尺寸(长×宽×高) | 3000mm×1500mm×1750mm | |
适用电源 | 380V 50/60HZ | |
整机功率 | 800W(牵引步进) | |
1150W(牵引伺服) |
气压(Mpa) | 0.5~0.8Mpa | |
整机重量 | 约250Kg | |
备注:此机增加圆瓶机构,如需选配透明电眼,采用德国乐易GK14
七、功能特点
适用范围广,可满足产品宽度50mm~600mm的平面类物体贴标,适用于不同规格产品;
应用方便,可大范围移动的贴标头,实现在物体不同位置贴标;
坚固耐用,采用三杆调整机构,充分利用三角形的稳定性,整机坚实耐用;
稳定性高,松下PLC +松下针形电眼+德国劳易测标签电眼组成的高级电控系统,支持设备7×24小时运转;
应用灵活,可单机生产或接流水线生产,生产现场布局简单;
智能控制,自动光电追踪,具备无物不贴标,无标自动校正和标签自动检测功能,防止漏贴和标签浪费;
可选配功能和部件:
①热打码/喷码功能;
②自动收料功能(结合产品考虑);
③自动上料功能(结合产品考虑);
④增加贴标装置;




'
