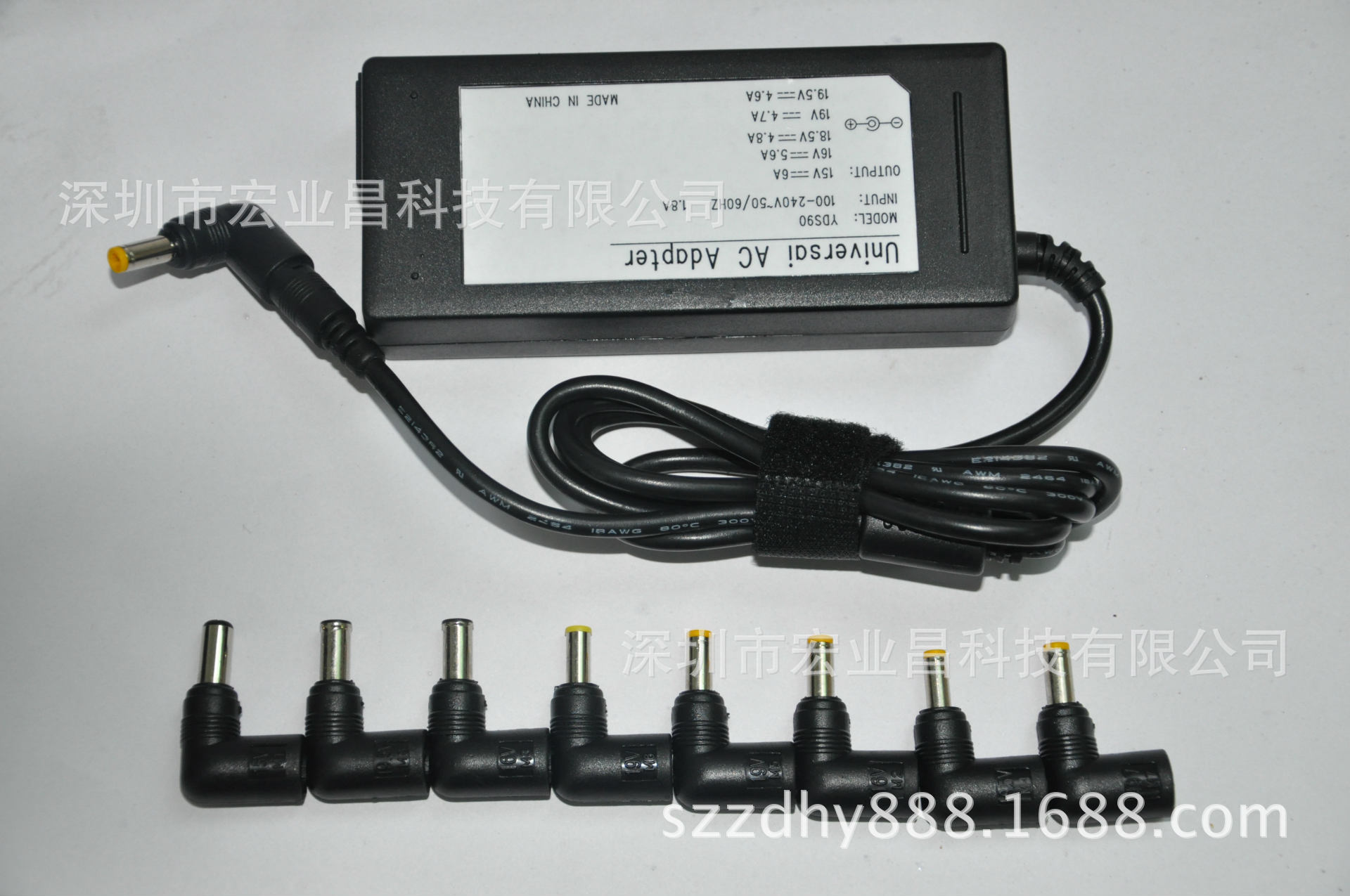

输出：15V/6A/16V/5.63/18V5A/18.5V/4.87A/19V/4.74A/19.5V/4.62A/20V/4.5A/90W

输入：100-245V

针对主机不同电压不同，电源本身能自动调压。15V-20V主机都可以使用

产品尺寸：13*5.5*3CM

净重： 120G

包装方式：彩盒包装/插卡吸塑包装

装箱规格：

QTY :20PCS

 适用于：1.产品描述

本产品是一款采用脉宽调制技术的开关电源，具有输入电压范围宽，输出电压调整特性小，输出电压稳定，电源转换效率高，产品体积小等特点。

 1. PRODUCT DESCRIPTION

This is PWM mode switching power supply，worldwide input voltage, Output voltage，high efficiency.

2.产品使用说明

2.1本产品仅限室内使用，适用于家用，视频产品，信息及办公类产品。

2.2本产品为适配器，不可用于其它用途及过载使用。

2. USE RANGE DESCRIPTION

2.1 Indoor use only，for , AV and household, office and I.T .equipment use only!

2.2 Only for AC Adaptor not suite for other placation, Overload non-permissible.

3.环境要求

3.1工作温度: -20°C ～ +40°C

3.2储存温度: -20°C ～ +85°C


 3.3工作湿度: 30%-85%

3.4储存湿度: 10%-95%

3. ENVIRONMENTAL

3.1 Operating temper:
-20°C ～ +40°C

3.2 Storage temperature:-20°C ～ +85°C

3.3 Operating humidity: 30%-85%

3.4 Storage humidity: 10%-95%

4.安规标准状态

4.1 中国电子行业: GB4943

4.2 欧洲:

4. SAFETY TNORMATON

4.1 China: GB4943

4.2 Europe:

5.绝对耐压测试:

5. DIELECTRIC WITHSTAND-VOLTAGE:

6.直流绝对阻抗测试:输入-输出,最小50M（at 500VDC）

6. DC NISUL ATTON RESISTACE: Input-Output, 50M minimum (at 500VDC)

7. 输入保险丝: T5AL250V

7. INPUT MAIN FUSE: T5AL250V

8.输入电气特性

8.1额定输入电压范围: AC 100～245V

8.2允许输入电压范围: AC90～264V

8.3额定频率: 50Hz-60Hz

8.4频率范围: 47Hz-63Hz

8.5输入电流: 最大1.8A

8.6空载待机功率: 最大0.4W

8. INPUT ELECTRICAL CHARACTERISTIS

8.1 Regular input voltage: AC100～245V

8.2 Variable input voltage: AC90～264V

8.3 Rating frequency: 50Hz-60Hz

8.4 Variable Frequency range: 47Hz-62Hz

8.5 Input current: 1.8A Max.

8.6 Stand-by power consumer: 0.4W Max

9.输出电气特性


9.1空载电压: DC:15V,16V,18.5V,19V,19.5V,20V±5％

9.2额定负载电压:DC:15V,16V,18.5V,19V,19.5V,20V±5％

9.3额定电流:6A,5.6A,4.8A,4.7A,4.6A,4.5A

9.4额定功率:90W

9.5工作效率:>80%


9. OUTPUT ELECTRICAL CHARACTERISTICS

9.1 Unload: DC:15V,16V,18.5V,19V,19.5V,20V±5％

9.2
Rated: DC:15V,16V,18.5V,19V,19.5V,20V±5％

9.3 Rated current: 6A,5.6A,4.8A,4.7A,4.6A,4.5A

9.4 Rated power::90W

9.5 Efficiency:>80%

10. 输出纹波: <100MV

测试条件: 测试时在DC输出端并联一个10uF16V的电解电容和

一个0.1uF的瓷片电容,标准测试频带AC-20MHｚ。

10. OUTPUT Ripple: <100MV

Test condition: tested by dc loading parallel with a 10uF/16/EC and 0.1UF /CC capacitor and measured band-width width AC-20NMHZ.

11.启动时间: 交流电输入启动时间,最大负载时<3Sec。

11. TURN ON TIME: AC switch on time start, At Max load <3 Sec.

12.保护


12.1输出过压保护:有

12.2短路保护: 有

12. PROTECTION

12.1 output overvoltage protection:
YES

12.2 Short circuit protection:YES

13.主要测量设备

13.1交流变频电源: PS61005

13.2功率计: PF9810

13.3电子负载: HT3300

13.4示波器: TDS2022B

13.5数字万用表: DT9205

13.6耐压测试仪:CC2670A

13.7温度测试仪: IR8888

13. MAJOR MEASURE EQUIPMENT

13.1 AC POWER SOURCE: PS61005

13.2 POWER METER: PF9810

13.3 ELECTRONIC LOAD: HT3300

13.4 OSCILLOSCOPE: TDS2022B

13.5 DIGIAL METER: DT9205

13.6 HI-POT TESTER:CC2670A

13.7 THERMOMETER: IR8888

14.机械特性



14.1冲击/振动、碰撞适应性: 符合国家标准GB4943-4.2要求。

14. MECHANICAL CHARACTERISTICS

14.1Shock/Vibration test: The unit shall be withstanding normal transportation shock & vibration, comply with.

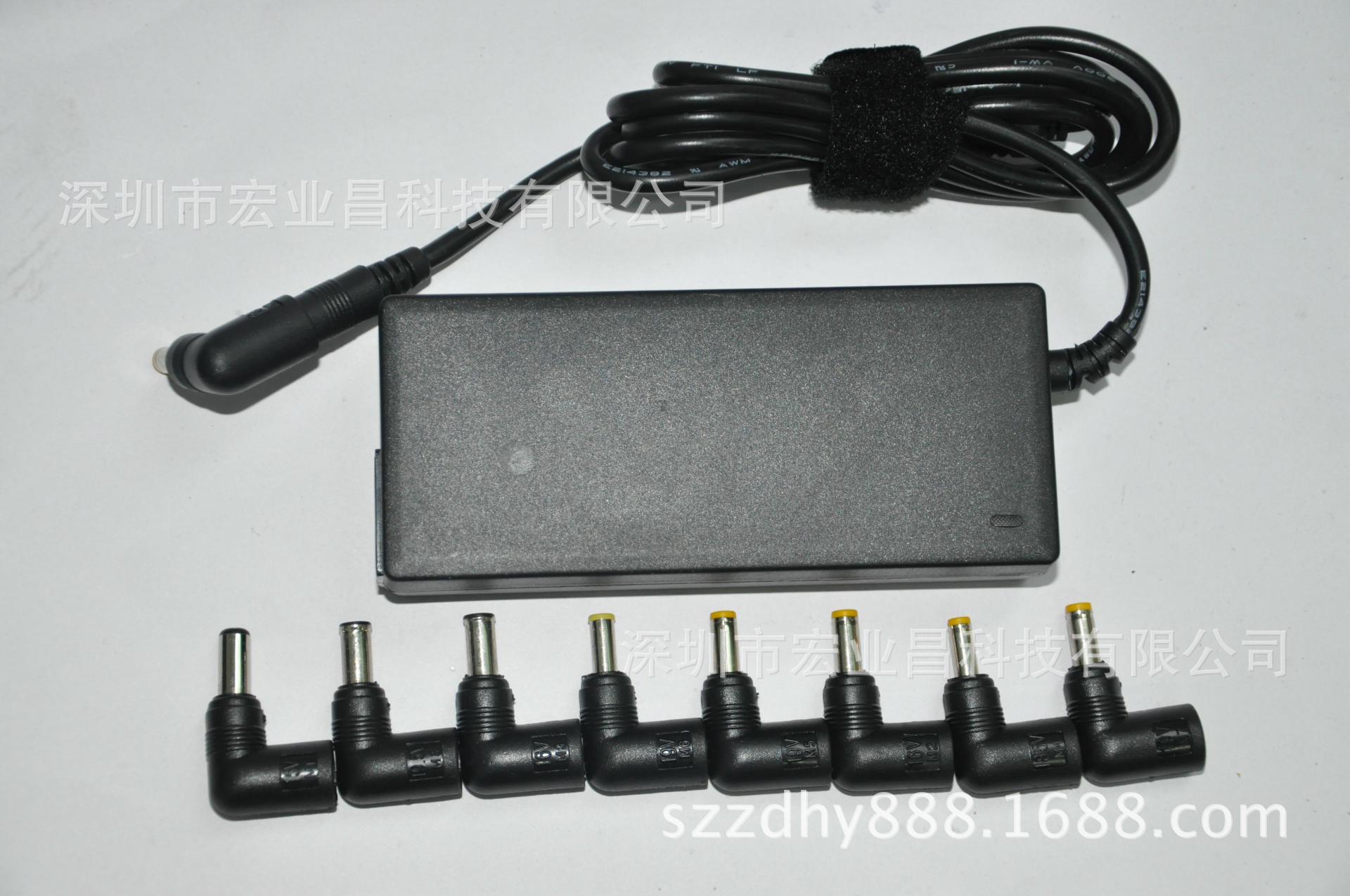

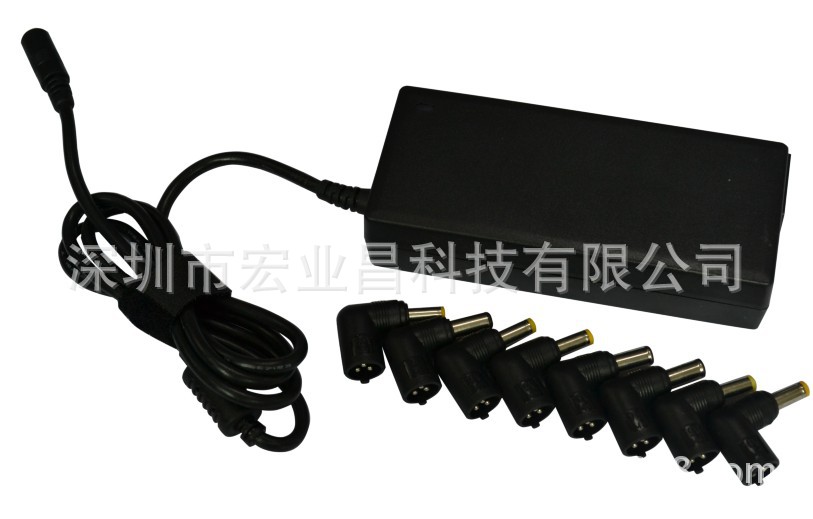

15.多规格插头型号列表
