一. 项目名称:三氯化铁储罐(20立方平底平盖钢衬PE搅拌罐)
1.设备用途:
(1)罐体必须能耐一般的酸、碱、盐特别是能耐受三氯化铁及次氯酸钠的腐蚀
(2)罐体必须携带搅拌装置,搅拌器需要一定强度能耐受三氯化铁的腐蚀
2.2.技术要求:
- 工作条件:常温、常压,
- 使用场所:加药间
- 容积:20.3立方m3
- 材质:外部碳钢Q235-B,厚度8mm,内衬聚乙烯PE,厚度16mm;
- 尺寸:直径2600×罐身直高4000;(安现场空间设计)
- 罐体碳钢焊接,结构为平盖平底,平盖搅拌装置支承架12#槽钢加强;钢体部分可按按JB/T 4735-1997钢制焊接常压容器进行验收。

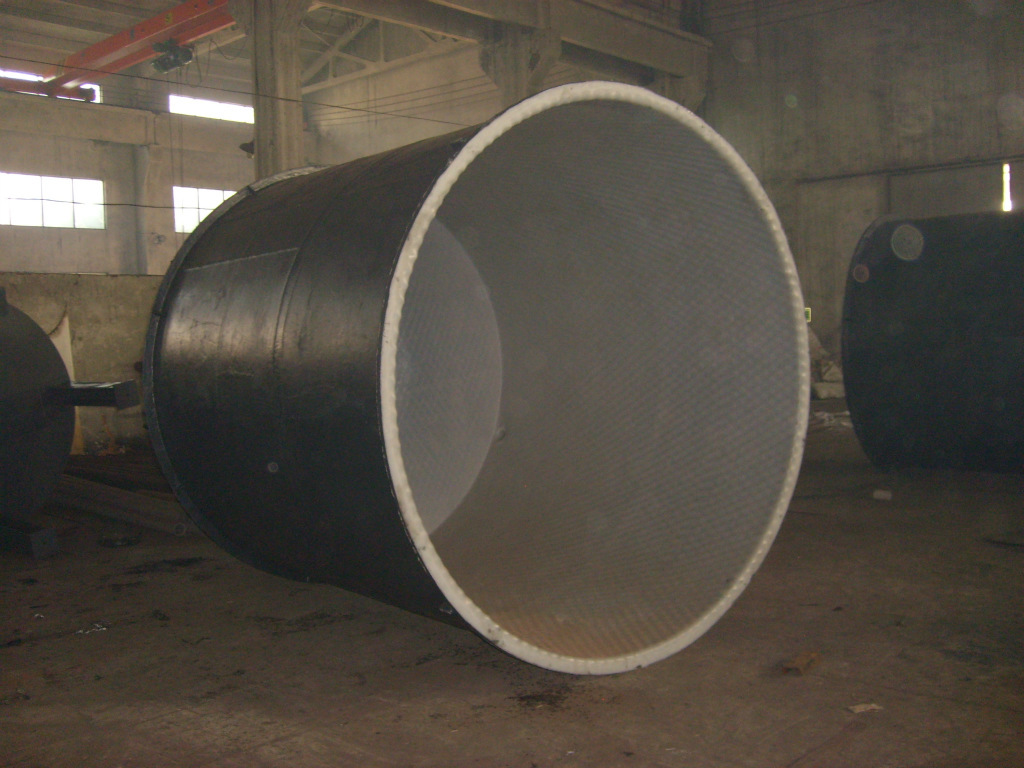

罐体内衬PE滚塑一次成型无焊接缝、光滑平整,可耐各类常温酸碱液体。
衬塑防腐按照Q/320206 GNNN01-2012企业标准执行。
- 电机、减速机由无锡国安减速机厂提供,型号BLD5-35-5.5-DXJ55,转速40转/分;
- 钢衬PE双层桨叶由我公司制作,一字桨双层,十字分布,桨叶与水平成45度角,顺时针溶液上翻,底层桨叶离罐体800mm;桨直径108mm,桨叶直径1300mm,桨叶碳钢厚14mm,衬PE厚5-6mm,钢衬PE桨整体强度好,PE层一体成型,表面光滑平整;

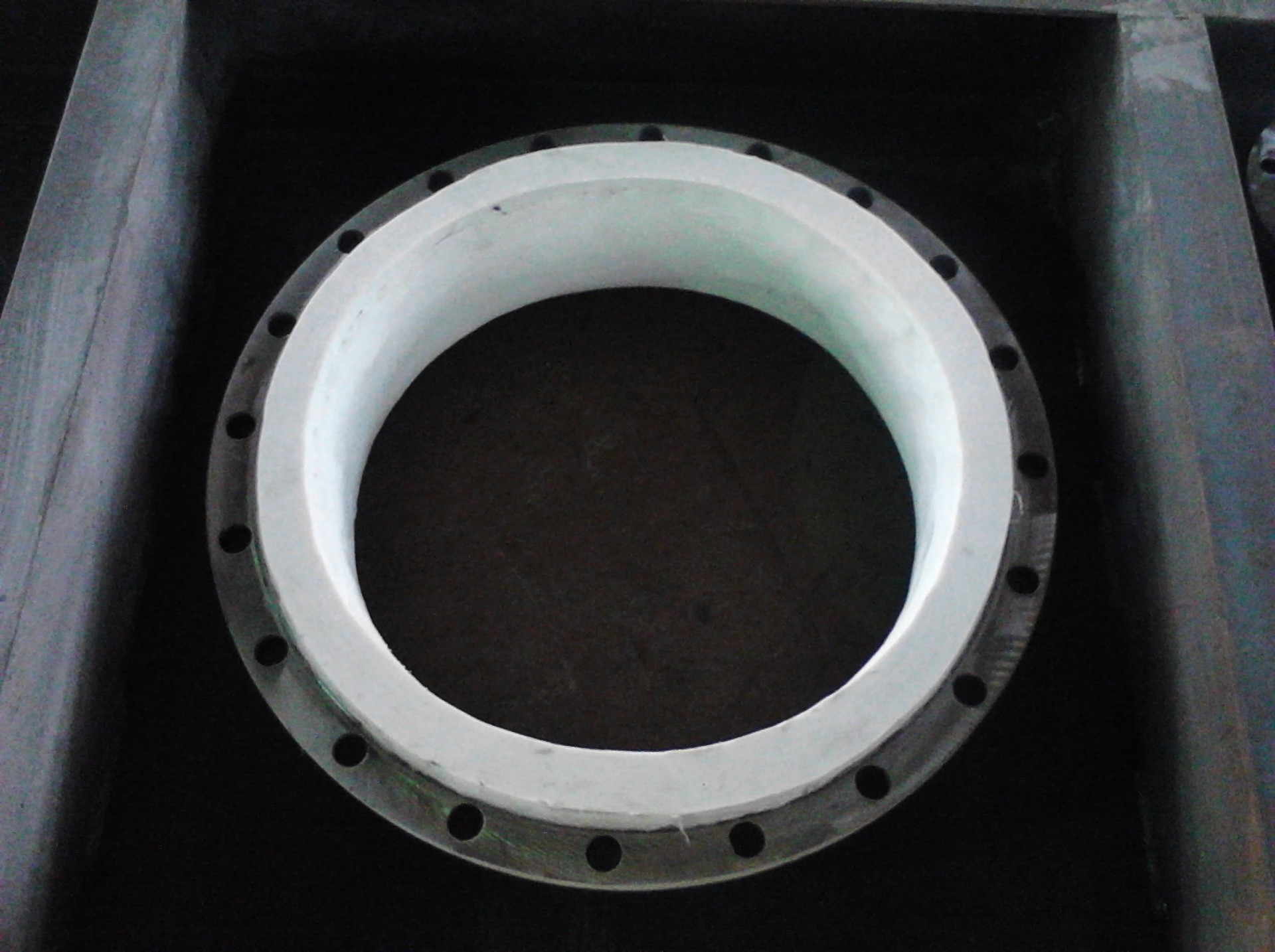

- 进出料口大小、位置根据需方要求定制,人孔DN500,罐体法兰口均与罐体一体成型。
二. 其它事宜
按技术要求,乙方设计图后由甲方确认,按确认后的图制作。乙方提供设备安装及使用说明书、合格证。
其他未定事宜,双方协商解决。



'
