水温、水位一体化监测

n  传感器、数采仪、控制器及通讯模块一体化设计，无任何兼容性问题

n  陶瓷电容传感器，坚固耐久无漂移

n  自动温度、气压及海拔补偿

n  独有特氟龙分子筛，气压补偿不受湿度影响

n  电池种类灵活选择，现场更换简单方便

n  锂电池使用寿命大于10年

n  高质量904L不锈钢外壳，超强防护及防腐能力

n  专业的凯尔拉夫材质电缆，长期使用不变形

n  内外全部密封，防止泄露。

n  红外接口，永不腐蚀及生锈

n  内置无线传输功能实现远程通讯

n  支持各种短信及GPRS远程传输

n  安装简单方便，适合各种井口

n  全中文操作软件

测量原理

OTT Ecolog 500型地下水记录仪采用高度集成化设计，集传感器、数采仪、无线通讯模块于一体，整体由德国设计制造，可独立形成小型测站，用于各种地下水位及水温的测量。

仪器采用干式陶瓷电容传感器测量水下的压力，同时通过导气管连通外界大气自动测量外界气压，传感器直接测量水压与气压的差值换算成真实的水柱高度，再通过数采仪计算为实际水位高程或埋深。同时为保证气管不受外界温湿度干扰，在气管末端专门设计装有特氟龙分子筛，阻隔外界水分子进入气管，保证气压补偿的性能。

      陶瓷电容传感器具有长期稳定性好的特点，长期使用无漂移。同时经过高密度的压力校正，即使是微小的水位变化也可以测量并记录。

OTT Ecolog 500传感器外壳采用904L不锈钢，在防腐性能方面远远高于同类产品，即使高盐度条件下也可正常使用抗腐蚀能力和钛合金相当。

仪器内置4M内存，可同时存储水位、水温、电池电压、通讯电压和通讯信号质量数据多达50万个，电池可采用锂电池、碱性电池或外置蓄电池供电，锂电池使用寿命10年以上。

技术指标

水深

      测量范围：    0 – 4/10/20/40/100 m

      分辨率：       0.01 % FS

      精度：           ±0.05 % FS

      长期稳定性：±0.1 % / 年 FS

温度

      测量范围：    -25 °C - 70 °C

      分辨率：       0.1 °C

      精度：           ±0.5 °C

电导率

      量程：           0~2000μS/cm 或0.1~100 mS/cm

      分辨率：       1 μS/cm 或 0.01 mS/cm

精度：±1 μS/cm 或测量值的± 0.5%（取高值）

      或±0.01mS/cm 或测量值的± 1.5%（取高值）

电源：

   2节1.5 V 二号碱性电池

   或1-2节锂电池 3.6 V/13 Ah

电池使用寿命：

每小时测量一次，每周传输一次。

   锂电池（DD）：  约 10 年

   碱性电池（CC）：约 2 年

调制解调器：

      GSM标准 850/900 MHz/1800/1900 MHz，

      GSM( 四频 ) ，GPRS

天线：内置；耐候性，可选外置天线

接口：红外(IrDA)

内存：4 MB，约500000个测量值

测量/存储周期：5 秒…24 小时

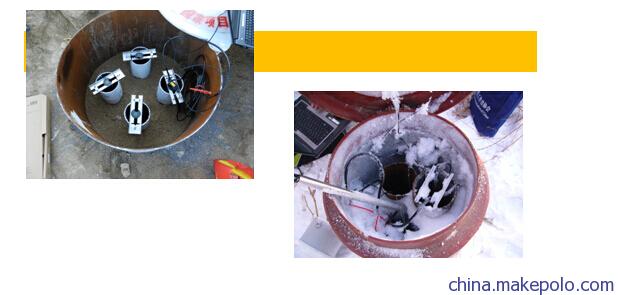

安装：

  安装在等于或大于2"的观测井中；

工作温度：-30°C - + 85 °C

储存温度：-40°C - + 85 °C

尺寸L x ?：

  传感器单元：195 mm x 22 mm

  通信单元：    516 mm x 50 mm

重量：

  传感器：       约 0.300 kg

  通信装置：    约 0.720 kg

外壳材料：

  传感器单元：904L不锈钢

  通信单元：    铝，PA-GF

      电缆：           凯尔拉夫纤维

防护类型：

  传感器单元：IP 68

  通信单元：    IP 67

EMV标准

符合EG204/108/EG

ETSI EN 301 486-1/-7

EN 61326-1
