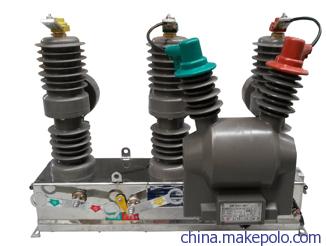

Zwk32-12型真空断路器

一、主要用途

   Zwk32-12型真空断路器预留光纤通讯接口、线控接口、遥控接口、微波、GPRS、CDMA无线无线后台功能。它自动反馈信息到管理终端进行报警。

   本装置具有三段式保护、计量功能、预付费功能、辅助功能、故障记录查询功能、远程通信、环网运行就近遥控功能等等。

    该产品适用于12kv及以下交流50Hz的三相电力系统，作为预付费防窃电，自动切换线路故障的开、合负荷电流、过载电流及短路电流之用。

二、使用环境条件

1、环境温度：-40℃~+40℃；

2、污秽等级不大于Ⅳ级；

3、海拔高度不超过1000m；

4、风压不超过700pa（相当于34m/s）

5、无火灾、爆炸、化学腐蚀的场所；

6、无经常性的剧烈振动，地震烈度不超过8度。

三：主要技术参数

序号	名称	单位	数据
1	额定电压	KV	12
2	1min额定工频耐受电压	KV	相间、对地42、断口48
3	额定雷电冲击耐压（峰值）	KV	相间、对地42、断口48
4	额定电流	A	630    1250
5	额定频率	Hz	50
6	额定短路开断电流	KA	12.5    16    20
7	额定短路关合电流（峰值）	KA	31.5    40    50
8	额定峰值耐受电流	KA	31.5    40    50
9	（4s）额定短时耐受电流	KA	12.5    16    20
10	额定操作顺序		分0.3s合分180s—合分
11	合闸时间	ms	25~60
12	分闸时间	ms	20~55
13	额定短路开断电流开断次数	次	30
14	机械寿命	次	10000
15	二次回来1min工频耐压	V	2000
16	储能电动机额定功率	W	40
17	储能电动机额定电压	V	DC220、110
18	额定合闸操作电压	V	DC220、110、AC220
19	额定分闸操作电压	V	DC220、110、AC220
20	电机储能时间	S	≤8

机械特征

序号	名称	单位
1	触头行程	mm	9±1
2	触头超行程	mm	2±
3	相间中心距离	mm	340±1.5
4	触头合闸弹跳时间	ms	≤2
5	三相分合闸不同期性	ms	≤2
6	平均分闸速度	m/s	1.2±0.2
7	平均合闸时间	m/s	0.6±0.2
8	每相导电回路电阻	μΩ	≤200

四、结构特点

1、断路器经全新的型化设计，采用封闭结构，独特的灭弧室封装技术，密封性能好，有助于提高防潮、防凝露性能，适用于高温潮湿地区使用。

2、断路器开断性能稳定可靠，具有无燃烧和爆炸危险、安全、免维护、体积小、重量轻、使用寿命长等特点。

五、工作原理

  1、储能过程

   拉动机构手动储能拉环，或给机构电动储能信号。电机带动储能拐臂给储能弹簧储能。通过储能保持环节保持此能量。

2、合闸过程

   合闸时，拉动机构手动合闸拉环给机构电动合闸信号。合闸弹簧能量释放，机构输出轴转动。通过拐臂，连杆带动灭弧室动触头向上运动，与静触头接触，并提供接触压力，同时为分闸弹簧储能，通过机构的合闸保持环节正常扣接使断路器保持合闸状态。

3、分闸过程

    分闸时，拉动机构手动分闸拉环或机构输出反向转动，通过连杆，拐臂带动灭弧室触头向下运动，动静触头分开，断路器分闸。分闸状态由开关分闸弹簧保持。

4、过电流保护过程

    配置电流互感器的断路器，当流经断路器主回路的断流超过互感器额定值时，通过互感器副运输出5A电流，驱动机构内部过流脱扣器，是断路器分闸。
