波纹管铜截止阀,本公司可提供BF25、BF50、BF80、BF100的波纹管铜截止阀,欢迎与客服咨询沟通您需要的规格及数量,谢谢您的支持。
规格
BF25 | 405.00元 | 1000个可售 | -+ |
BF50 | 898.02元 | 1000个可售 | -+ |
BF80 | 1481.49元 | 1000个可售 | -+ |
BF100 | 2980.00元 | 1000个可售 | -+ |
截止阀,也叫截门,是指关闭件(阀瓣)沿阀座中心线移动的阀门。是使用最广泛的一种阀门之一,它之所以广受欢迎,是由于开闭过程中密封面之间摩擦力小,比较耐用,开启高度不大,制造容易,维修方便,不仅适用于中低压环境,而且适用于高压环境。
截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀门时,操作力所需要克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径一般设计得比较粗,如果阀杆过细可能会发生阀杆顶弯的故障。
1、概述
系列产品可供各种变压器注、放油以及真空注油时关闭大气通路用。用作注、放油时,装于变压器下部:作为真空注油,关闭大气通路用时,则装在变压器至储油柜联管管中以及有载分接开关储油联管管路中。
2、产品简介
2.1 本产品共有BF1-25、BF-25、BF-50、BF-80、BF-100规格。
2.2 型号意义
B: 波纹管Bellows
F:阀门Valve
1:带取油样嘴Oil extraction sample mouth
25(50 80 100):管路通径Pipe path (mm)
2.3 公称压力 0.6MPa
2.4 流通介质
变压器油
2.5 结构

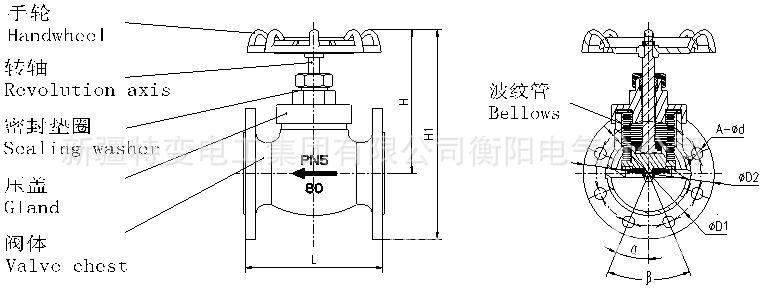

本产品由手轮、外壳、波纹管、密封垫圈、压盖等零件组成(如图)由于结构合理,密封性能较好,解决了渗透漏油的问题。
3、安装、使用须知 3.1 使用时,逆时针旋转手轮向上升,阀门可开启,顺时会旋动手轮向下压紧时,即可关闭阀门,切断油路或气路。
3.2 配和维修后安装时请注意:应旋动手轮阀门呈开启状态,拧紧序号4压盖,以免压盖拧不紧造成漏油。
3.3 阀门作放油用,安装时,注意阀体上箭头方向与油流方向一致。
BF | L | H | H1 | D1 | D2 | A-Φd | α | β |
25 | 108 | 125 | 180 | 85 | 110 | 4-14 | 45° | 90° |
50 | 160 | 200 | 280 | 125 | 160 | 4-18 | 45° | 90° |
80 | 212 | 252 | 352 | 160 | 200 | 8-18 | 22.5° | 45° |
100 | 270 | 235 | 345 | 180 | 220 | 8-18 | 22.5° | 45° |
