概述

   HDE-858系列电动二通球阀由阀体和驱动器两部分组成。具有结构简单，工作可靠，流体通过能力强及节能等优点。可广泛应用于采暖、中央空调、太阳能热水系统、水处理系统的冷热水通断控制；也可以用于低压水蒸汽的通断控制。其中配 B型驱动器的球阀，实现一条线控制，能与所有的温控开关配套使用，还可以进行多阀并联运行，是一款性价比很高的产品。

技术指标：
◆ 驱动电压：220VAC（有12V、24V、110VAC可供选择）
◆ 功率消耗：5VA（仅在阀门启闭过程中）
◆ 阀体承压：1.6MPa
◆ 允许压差：≤0.6MPa
◆ 适用介质：冷水、热水 及低压水蒸汽（≤0.4MPa）
◆ 启闭时间：二通30秒；三通57秒
◆ 适用介质温度：1-130℃
◆ 适用环境温度：0-65℃
◆ 连接方式：内管螺纹

结构特点：
◆ 内置高品质微动开关，阀门启闭过程完成后电机不通电，因而寿命长、节能，并且特别安全。
◆ 外壳为高强度阻燃工程塑料，经久耐用。
◆ 采用优质四氟密封圈，及两端加装特殊弹性结构，确保密封稳定可靠且密封寿命大大延长。
◆ B型球阀驱动器内置控制电路板，一条线控制，可配三速开关，可实现多阀并联，节省温控器。(四管制专用)

重要警告：
◆ 安装、维修和保养之前必须先将电源切断。
◆ 换阀体时必须先切断流体，打开风机盘管排气阀以彻底卸压方可操作。
◆ 使用中若阀门在泄漏，必须立即将阀门从系统中隔离并排尽流体。
◆ 选择普通型驱动器，一个温控器只能配一个电动阀，否则造成的一切后果，厂家概不负责。

安装调试要求:
◆ 安装前请仔细阅读说明书，必须由专业技术人员进行安装，并严格按照接线图接线。
◆ 二通球阀无介质流向规定；三通球阀介质流向从下至左或右。
◆ 驱动器可任意角度安装，但必须在阀体的水平上方。
◆ 安装时绝不能对驱动器施力，否则会损坏驱动器。
◆ 卸下阀体安装时绝对不能对阀杆施力，否则阀杆变形导致故障。
◆ 普通型球阀不能配三速开关,只配机械或者电子式温控器；配B型驱动器的球阀，各种温控器均可。
◆ 调试时必须观察驱动器是否能可靠启动或停止，若球连续不停转动，必须调换驱动器，否则密封寿命会变短。
◆ 不得将驱动器包在保温层内。

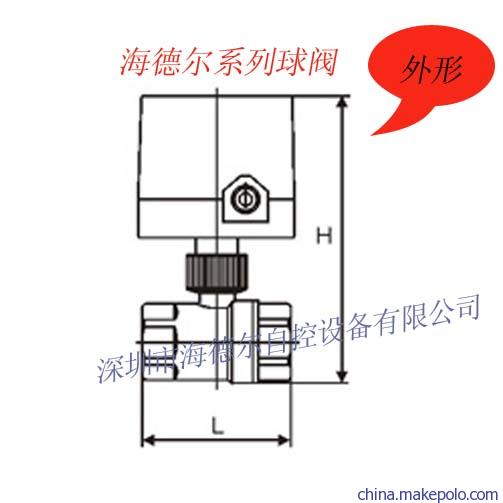

球阀外形:

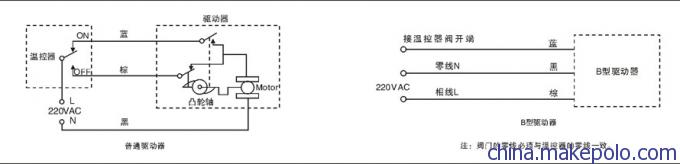

接线及相关线路原理图:
