Tb11（Ti-15Mo）钛合金

Ti-15Mo是一种亚稳态的β合金, 化学成分(wt％):N≤0．05,C≤0．10,H≤0．015 ,Fe≤0．10,0≤0．20, Mo14．00-16．00,Ti余量。为了确保彻底熔炼和使Mo偏析降至最低,合金应在等离子电弧炉中熔炼,然后在VAR炉中重熔。合金的热处理制度为:在788-982℃(1400-1800 ℉)下退火1h,快速淬火至552℃ (1025℉)以下。816℃=(1500℉) 下消除应力10min,快速淬火至552℃(1025℉) 以下。合金具有良好的热、冷加工性能,机械性能也很好。合金通常在固溶退火和淬火条件下供应。

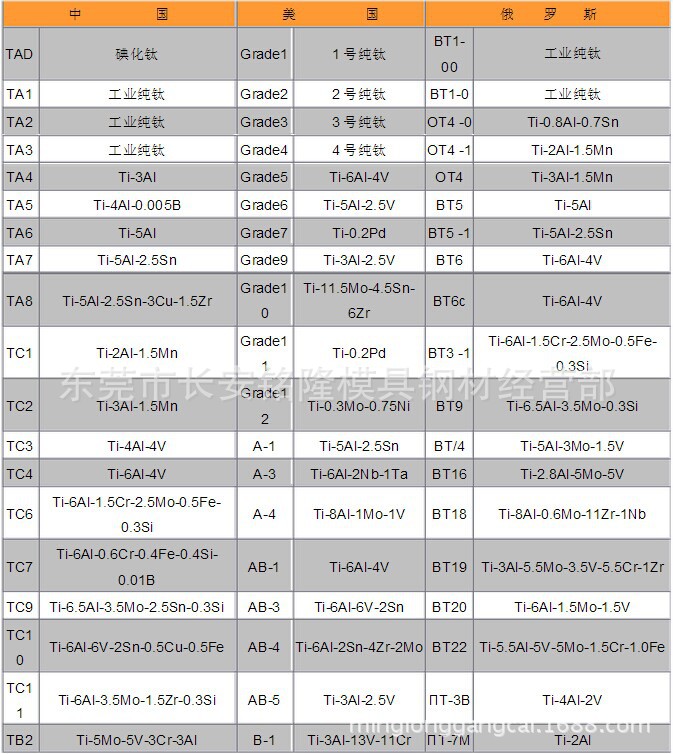

国内外钛及钛合金牌号对照表：
