HL-3DM（精密型）
三维扫描仪HL-3DM(精密型三维扫描仪）专利（证书号第1595560号）
1、扫描点间距可达0.01mm,高度数据还原
2、扫描精度高：≤±0.01mm
3、外插法多频相移：
4、13步编码校准技术：提高扫描精度
5、标志点全自动拼接
6、精密件专用多维度旋转拼接台
产品特点 | Product Features
三维扫描仪HL-3DM（精密型）具有：
·高精度母板数据：采用德国高精度测量仪测量，母板数据高达0.0002mm
·扫描速度极快：≤3秒内可得到几百万数据点，效率极高(也可以根据客户需求定做系统)
·精度高：利用特有的测量技术，单幅扫描精度可达≤±0.005，配合三维摄影测量系统，精度更高
·标志点全自动拼接：扫描过程实时显示全自动拼接，扫描时物体可任意翻转和挪动。·扫描范围：
·采用LED光源，光源使用寿命35000h以上
·操作简便：用户易学易用，不需过多的培训（2－3个工作日）即可以熟练操作
产品特点
Holon-3DM高精度三维扫描仪具有：
·高精度母板数据：采用德国高精度测量仪测量，母板数据高达0.0002mm
·高精度相机、镜头：德国进口原装镜头，扫描噪点率极低；百万级工业镜头，光学畸变极小，扫描数据媲美德国扫描仪
·便携式设计：硬件系统体型小，占地少，无噪音，易拆易装，方便带至测量现场
·扫描速度极快：≤3秒内可得到几百万数据点，效率极高(也可以根据客户需求定做系统)
·精度高：利用特有的测量技术，单幅扫描精度可达≤±0.005，配合三维摄影测量系统，精度更高
·标志点全自动拼接：扫描过程实时显示全自动拼接，扫描时物体可任意翻转和挪动。通过对标志点的拼接加以形成物体三维扫描测量测量数据，从而实现物体全方位扫描。减少了测量的死角与扫描盲区
·立体面连续扫描：每次扫描一个立体三维特征面，经全方位扫描，数据自动拼接后获得整个物体表面的三维数据，测量点分布密度极高而且非常规则（呈矩阵排列）
·非接触扫描：利用照相式原理，进行非接触式三维光学扫描，得到物体表面三维数据。而且适应了柔软、易变形物体的测量要求
·扫描范围：扫描范围可调，适用不同大小产品
·扫描景深：不但满足一般物体扫描，同时适合景深较大物体扫描（0～180mm）
·点云噪声处理：噪音点自动修剪、剔除
·对环境要求宽泛：正常环境光对该扫描系统没有多大影响，在正常办公环境光线下都能获得高质量的三维数据
·软件高度智能化设计：全局误差精确配准控制模块，重合点云自动删除融合成光顺的单层点云
·测量输出数据接口广泛：测量所得的点云数据为ASC、STL、PLY等,三维彩色数据格式为VRML（X、Y、Z、R、G、B）格式，可直接与Surfacer、image ware、UG、CATIA、Geomagic、Pro/E、Master CAM 等软件进行数据交换数据
·软件兼容性强：兼容Windows98/NT/2000/XP/Vista/Win7 平台
·采用LED光源，光源使用寿命35000h以上
·操作简便：
用户易学易用，不需过多的培训（2－3个工作日）即可以熟练操作
相关案例 | Related cases
 |  |
| 三维扫描仪HL-3DM（精密型）具有：
2、扫描精度高：≤±0.01mm
3、外插法多频相移光栅
4、13步编码校准技术：提高扫描精度
|

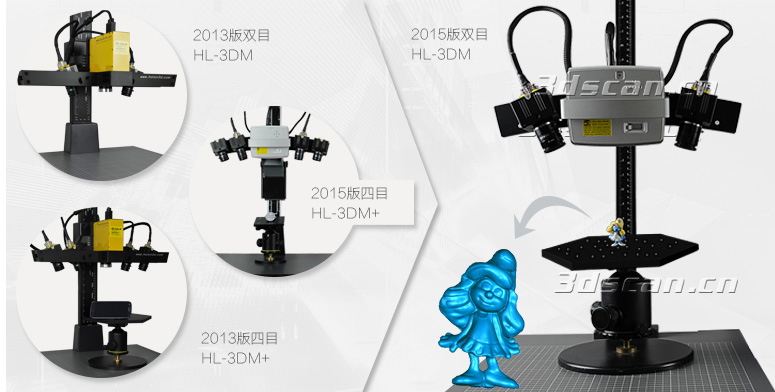

产品型号 | HL-3DM（双目） | HL-3DM+ （四目） | |
扫描方式 | 非接触式三维扫描（拍照式三维扫描） | ||
投影、光栅技术 | 微结构光投影、外插法多频相移技术 | ||
校准技术 | 环形编码校准 | ||
单幅扫描范围（mm） | 独立模式 | ||
100×75 | 100×75 | ||
○ | 50×40 | ||
调节模式 | 400×300 | 400×300 | |
200×150 | 200×150 | ||
50×40 | 30×20 | ||
单幅测量精度（mm） | ±0.01 | ||
单面扫描时间（S） | ＜5，＜3 | ||
拼接方式 | 全自动智能拼接，手动特征拼接 | ||
可扫描物体范围（mm） | 30~500 | ||
平均采样点距（mm） | 0.04-0.47 | 0.01-0.47 | |
工业三维摄影测量 | 支持工业三维摄影测量拼接工程坐标点文件导入 | ||
工业相机 | 分辨率（像素） | 131万像素（可根据客户需求，升级为200万，300万或500万像素） | |
相机角度（度） | 18度，27度，32.5度 | ||
产地 | 中国 | ||
工业镜头（mm） | 8，12，16，25，35（根据型号配置） | ||
校准单元 | 金属/花岗岩 | ||
操作架 | 便携式三脚架 | ||
数据输出格式 | ASC，STL，PLY, IGES | ||
光源、能量（W） | 标准 100 W卤素灯；LED 50 W 高能LED（White）；高能灯 (HPL) 250 W 卤素灯 | ||
适用领域 | 精密模具、3C产品、电子元器件、珠宝设计、电子接插件等，逆向工程、三维检测 | ||
工作温度、电源 | 0～40℃、100～240V AC | ||
扫描装置 | 系统尺寸（mm） | 580x190x180 | |
系统重量（kg） | 3.0KG | 3.5KG | |
桌面式工作台含有升降功能，是HL-3DM、HL-3DX系列三维扫描仪专用的工作平台。适用精密件与中小工件的三维扫描。工作台占地面积小，方便调节，具有稳定性强，操作简便等特点，极大的提高扫描效率和扫描精度。
• 工件可以在多角度三维转台上固定好，实现360度×360度全方位扫描；
• 可以使用HL-3DP三维摄影测量系统，对多角度三维转台上标志点进行精确校准，计算出标志点的精确坐标，实现高精度三维数据拼接；
• 每次可以事先读取多角度三维转台上的标志点ID信息，节省了粘贴标志点的时间，且标志点ID数据都能反复使用，进而提高扫描的效率。
稳定的三脚工作架（承重12㎏级别）的作用对于三维扫描仪使用是至关重要的，它可以为三维扫描仪提供良好的扫描状态，在扫描工作时不至于晃动或抖动。一般在兼顾便携的同时，尽量根据扫描头的大小、尺寸、重心选择较重的三脚工作架，以达到最好的扫描状态效果。三脚工作架特点：可移动性好，升降方便，扫描角度易调节；重量轻，便于携带。
华朗三维拥有优秀的三维设计及培训团队, 设计师在逆向工程, 模具设计与制造等领域具有多年的实践经验, 华朗三维提供的培训服务包括：
1. 三维扫描仪使用培训：
提供三维扫描仪的使用培训, 包括安装, 调试, 实际操作及日常维护等内容, 使被培训人员熟练的掌握三维扫描仪的具体使用。
2. 逆向工程设计培训：
提供包括Imageware, Pro/E, UG,Geomagic,SolidWorks等专业三维设计软件的中、高级培训，使三维设计人员在实际工作中熟练应用。
维护服务
属设备保修期内，如因我方质量原因造成的设备损坏，我方免费维护；如属非我方质量原因造成的设备损坏，我公司负责维护，费用由双方协商。
·我方提供产品终身维护，产品属保修期外，我公司仍提供技术服务，费用由双方协商。
咨询服务
·我公司提供7x24小时客户服务热线：0755-86586007 86586285
·用户可以以多种方式与我公司联系，我公司都提供免费咨询服务。
服务方案
·我公司将与用户定时保持联系，及时解决问题。如设备发生用户无法解决的故障，我公司将派专业的技术工作人员到现场进行解决。
