弹性套筒补偿器

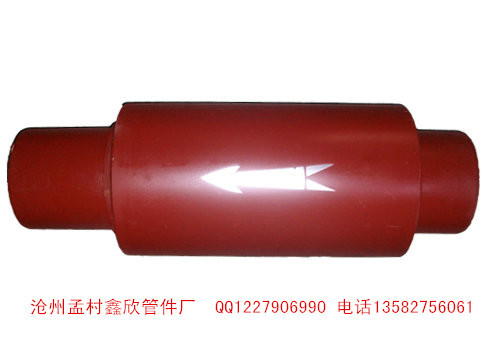

套筒式补偿器称管式伸缩节、管道伸缩器，是热流体管道的补偿装置，主要用于直线管道的辅设。适用于热水、蒸气、油脂类介质，通过滑动套筒对外套筒的滑移运动，达到热膨胀的补偿。
优点如下：
        1、套筒补偿器在管线使用中，最典型的安装方法有两种组合（∏型和Ω型），见安装布置图，其中Ω型组合用于直管段时，双向补偿量可达1500mm（其它形式补偿器无可比拟），一组补偿器可代替多个波纹补偿器或套筒补偿器。
        2、套筒补偿器在管道补偿时，不会产生盲板推力或内压推力，不存在失稳、水锤现象，实践表明，在外管设计时它的推力可忽略不计对于管道两头的固定支架作用很小，因此固定支架和混凝土座基可以做得小一些，工程成本大大降低。
        3、套筒补偿器采用独特的密封技术和国内最先进的密封材料，由于运行方式的不同，旋转筒体与密封材料磨损极小，所以不存在泄漏现象，十五年之内不需装密封材料。
        4、其它型式补偿器由于补偿能力小，布置点多，安全性能差，维修不方便，尤其使用在城市地下管网，危险性大，实践证明，选择恒力套筒补偿器可以长距离铺设管网（1000mm内无需设补偿器），补偿器使用数量及维修很少，管道泄漏点很少，流体阻力降低、压损降低，运行成本降低，工程造价可降低 20%~30%。
       5、高温、高压运行安全。
       6、维修方便：实现在不停气的情况可带温、带压进行检修。
        7、设计方便：当热力管网中的轴向位移或轴向推力较大，以及管网结构走向需要调整时，应用多只组成立体管道结构，可获得较大的补偿量和平衡能力，也可根据管网的结构改变管道的走向，只要计算其摩力即可。

公称直径 DN	芯管内径 D	芯管外径 D2	法兰外径 D3	净填料室长度（mm）	补偿量 △L max	安装长度 Lmax	摩擦力 Pc(N) 1.6MPa时	重量（kg）
15	14	18	95	36	150	640		4.69
20	18	23	105	36	150	640		5.62
25	24	30	115	36	150	640	1069	7.38
32	30	36	120	36	150	640	1311	8.38
(36)	36	43	125	36	200	740	1415	10.45
40	41	48	130	36	200	740	1518	11.62
50	47	55	160	56	200	760	1932	16.42
65	63	71	180	56	200	760	2485	21.14
(70)	65	74	190	56	200	760	2588	24.19
80	78	87	195	56	200	760	3002	26.92
100	94	106	215	56	250	895	6271	41.80
125	117	131	245	56	250	895	7750	52.02
150	143	157	280	56	250	895	9288	69.16
(175)	176	192	335	70	250	920	13251	94.74
200	201	217	335	70	300	1020	14977	106.28
(225)	225	242	390	70	300	1035	19167	136.10
250	253	270	390	70	350	1135	21297	142.74
300	303	322	440	91	350	1155	25399	175.44
350	353	373	500	91	400	1360	29421	262.66
400	404	426	565	91	400	1360	33286	288.05
450	455	478	615	91	400	1360	33852	313.43
500	505	528	670	91	450	1460	36234	377.82
600	603	630	780	91	450	1480	43205	531.64
700	693	720	880	91	450	1525	61771	629.71
800	792	820	995	112	500	1655	70398	880.22
900	890	920	1095	112	500	1655	79025	986.36
1000	990	1020	1195	122	500	1655	87653	1087.72
注：当工作压力不是1.6MPa时，其摩擦力为Pc／1.6×PN
