兴德晶SMD7050原装正品质量可靠有源晶振25MHZ

       深圳市兴德晶电子有限公司专业晶体制造商主营：有源晶振、压控震荡器、带电压晶振、直插有源晶振、贴片有源晶振、7050有源晶振、3225有源晶振、温度补偿晶振、温度补偿带压控晶振。

    什么是有源晶振：在电子学上，通常将含有晶体管元件的电路称作“有源电路”（如有源音箱、有源滤波器等），而仅由阻容元件组成的电路称作“无源电路”。电脑中的晶体振荡器也分为无源晶振和有源晶振两种类型。无源晶振与有源晶振的英文名称不同，无源晶振为crystal（晶体），而有源晶振则叫做oscillator（振荡器）。无源晶振是有2个引脚的无极性元件，需要借助于时钟电路才能产生振荡信号，自身无法振荡起来，所以“无源晶振”这个说法并不准确；有源晶振有4只引脚，是一个完整的振荡器，其中除了石英晶体外，还有晶体管和阻容元件，因此体积较大。

        有源晶振和无源晶振区别：

无源晶振是有2个引脚的无极性元件，需要借助于时钟电路才能产生振荡信号，自身无法振荡起来 无源晶振需要用DSP片内的振荡器，在datasheet上有建议的连接方法。无源晶振没有电压的问题，信号电平是可变的，也就是说是根据起振电路来决定的，同样的晶振可以适用于多种电压，可用于多种不同时钟信号电压要求的DSP，而且价格通常也较低，因此对于一般的应用如果条件许可建议用晶体，这尤其适合于产品线丰富批量大的生产者。无源晶振相对于晶振而言其缺陷是信号质量较差，通常需要精确匹配外围电路（用于信号匹配的电容、电感、电阻等），更换不同频率的晶体时周边配置电路需要做相应的调整。使用时建议采用精度较高的石英晶体，尽可能不要采用精度低的陶瓷晶体。

     有源晶振有4只引脚，是一个完整的振荡器，里面除了石英晶体外，还有晶体管和阻容元件。有源晶振不需要DSP的内部振荡器，信号质量好，比较稳定，而且连接方式相对简单（主要是做好电源滤波，通常使用一个电容和电感构成的PI型滤波网络，输出端用一个小阻值的电阻过滤信号即可），不需要复杂的配置电路。相对于无源晶体，有源晶振的缺陷是其信号电平是固定的，需要选择好合适输出电平，灵活性较差，价格相对较高。对于时序要求敏感的应用，还是有源的晶振好，因此可以选用比较精密的晶振，甚至是高档的温度补偿晶振。有些DSP内部没有起振电路，只能使用有源的晶振，如TI的6000系列等。有源晶振相比于无源晶体通常体积较大，许多有源晶振是表贴的，体积和晶体相当，有的甚至比许多晶体还要小。

下表为产品各项电气参数指标：

下图为产品各项规格尺寸图：

    通常有源晶振型号众多，由引脚识别，有个点标记的为1脚，按逆时针方向（管脚向下）分别为2、3、4脚。通常的用法：一脚悬空，二脚接地，三脚输出，四脚接电压。有源晶振有四只脚，是一个完整的震荡器，其中除石英晶体外还有晶体管和阻容元件。

SMD5032有源晶振25MHZ主要特点:

1、该震荡器尺寸小，重量轻，安装方便并且有卓越的震荡性能。

2、提供稳定精确的震荡频率。

3、低等效串联电阻。

4、震荡电路不需外置负载电容，对应不同芯片有不同的内藏电容值（除CSALS系列）。

5、利用它们可实现免调整震荡频率。

6、该系列产品可在很宽温度范围内保持频率稳定。

7、金属外壳封装而成的频率器件，主要采用二次封装型是用晶体谐振器与震荡电路再配装，这样能够使产品的性能更加优越。

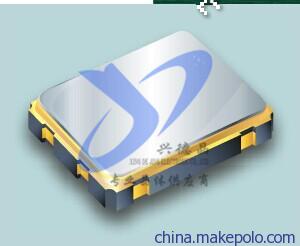

附图为产品图片：正面 反面 左面 右面 上面 底面

欢迎新老客户订购我公司产品：兴德晶SMD7050原装正品质量可靠有源晶振25MHZ
