SAE分体法兰 FH对开法兰 JB/ZQ4187

1台起批

￥8.00

建湖县江苏省建湖液压工业园区5号

产品属性

图文详情

品牌推荐

产品名称：SAE法兰
产品规格：DN10-DN150

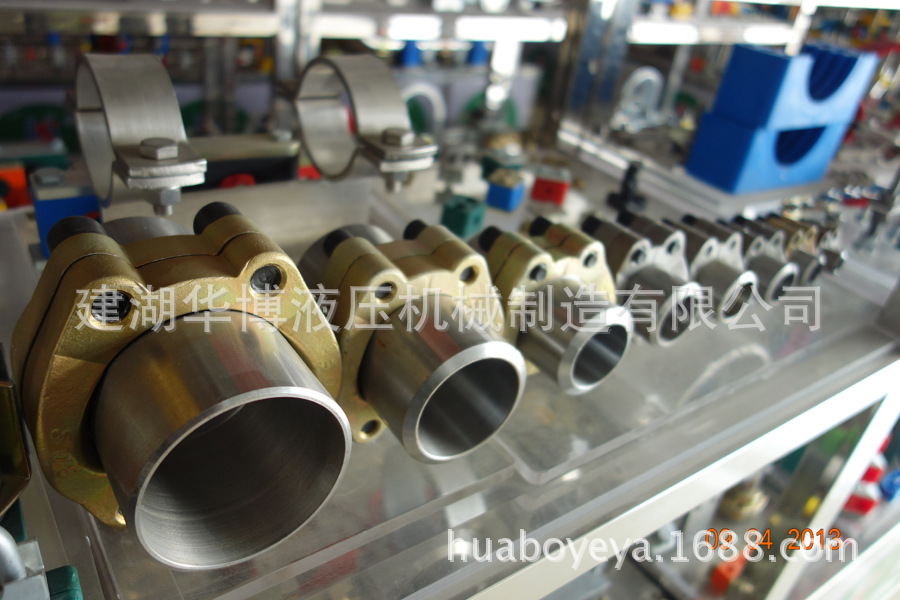

分体法兰888

高压分体法兰(JB/ZQ4187-2006)：本标准等效采用国际标准ISO 6162《液压分体法兰》与美国机动工程师协会标准SAE J518和德国西马克公司标准SN532，其尺寸可以互换。分体法兰类型：A型, B型, C型, D型, E型, F型, H型, V型。

A型：分体法兰 JB/ZQ4187-2006

公称通径		工作压力 Mpa max	Do max	d max	A	T	L	M	螺钉 GB 70(8.8)	O型密封圈 GB 3452-1	重量 Kg/套
DN	NPS	工作压力 Mpa max	Do max	d max	A	T	L	M	螺钉 GB 70(8.8)	O型密封圈 GB 3452-1	重量 Kg/套
3000PSI 分体法兰
15	1/2	21	20	14	17.5	38.1	30	24.3	M8x25	19x3.55	0.32
20	3/4	21	30	20	22.3	47.6	35	32.2	M10x30	25x3.55	0.47
25	1	21	38	28	26.2	52.4	40	38.5	M10x30	32.5x3.55	0.56
32	1.1/4	21	42	33	30.2	58.7	45	43.7	M10x35	37.5x3.55	0.81
40	1.1/2	21	48	42	35.7	69.9	50	50.8	M12x35	47.5x3.55	1.10
50	2	21	60	52	42.9	77.8	60	52.8	M12x35	56x3.55	1.39
65	2.1/2	17.5	76	65	50.8	88.9	70	74.9	M12x40	69x3.55	1.86
80	3	14	89	81	61.9	105.4	80	90.9	M16x45	85x3.55	3.18
100	4	3.5	114	106	77.8	130.2	80	115	M16x50	112x3.55	5.32
125	5	3.5	140	132	92.1	152.4	80	140.5	M16x55	136x3.55	6.16
6000PSI 分体法兰
15	1/2	41	20	14	18.2	40.5	40	24.6	M8x30	19x3.55	0.35
20	3/4	41	30	20	23.8	50.8	45	32.5	M10x35	25x3.55	0.66
25	1	41	38	28	27.8	57.2	50	38.8	M12x40	32.5x3.55	0.93
32	1.1/4	41	42	33	31.8	66.7	55	44.5	M14x45	37.5x3.55	1.98
40	1.1/2	41	48	42	36.5	79.4	60	51.8	M16x50	47.5x3.55	2.56
50	2	41	60	52	44.5	98.8	70	67.6	M20x60	56x3.55	5.44
65	2.1/2	32	89	65	58.7	123.8	75	89.5	M24x80	69x3.55	9.44
80	3	32	114	81	71.4	152.4	80	114.5	M30x100	85x3.55	17.63

B型：分体法兰 JB/ZQ4187-2006

公称通径		工作压力 Mpa max	Do max	d max	A	T	L	M	螺母 GB6170	螺钉 GB 70(8.8)	O型密封圈 GB 3452-1	重量 Kg/套
DN	NPS	工作压力 Mpa max	Do max	d max	A	T	L	M	螺母 GB6170	螺钉 GB 70(8.8)	O型密封圈 GB 3452-1	重量 Kg/套
3000PSI 分体法兰
15	1/2	21	20	14	17.5	38.1	60	24.3	M8	M8x40	19x3.55	0.42
20	3/4	21	30	20	22.3	47.6	70	32.2	M10	M10x40	25x3.55	0.89
25	1	21	38	28	26.2	52.4	80	38.5	M10	M10x45	32.5x3.55	1.08
32	1.1/4	21	42	33	30.2	58.7	90	43.7	M10	M10x45	37.5x3.55	1.55
40	1.1/2	21	48	42	35.7	69.9	100	50.8	M12	M12x50	47.5x3.55	2.08
50	2	21	60	52	42.9	77.8	120	52.8	M12	M12x50	56x3.55	2.70
65	2.1/2	17.5	76	65	50.8	88.9	140	74.9	M12	M12x60	69x3.55	3.89
80	3	14	89	81	61.9	105.4	160	90.9	M16	M16x70	85x3.55	5.12
100	4	3.5	114	106	77.8	130.2	160	115	M16	M16x80	112x3.55	10.9
125	5	3.5	140	132	92.1	152.4	160	140.5	M16	M16x80	136x3.55	12.1
6000PSI 分体法兰
15	1/2	41	20	14	18.2	40.5	80	24.6	M8	M8x45	19x3.55	0.67
20	3/4	41	30	20	23.8	50.8	90	32.5	M10	M10x50	25x3.55	1.27
25	1	41	38	28	27.8	57.2	100	38.8	M12	M12x65	32.5x3.55	1.92
32	1.1/4	41	42	33	31.8	66.7	110	44.5	M14	M14x70	37.5x3.55	3.85
40	1.1/2	41	48	42	36.5	79.4	120	51.8	M16	M16x80	47.5x3.55	4.80
50	2	41	60	52	44.5	98.8	140	67.6	M20	M20x100	56x3.55	10.69
65	2.1/2	32	89	65	58.7	123.8	150	89.5	M24	M24x130	69x3.55	18.04
80	3	32	114	81	71.4	152.4	160	114.5	M30	M30x140	85x3.55	33.64

公称压力：PN10-PN42MPa
材　　质：Q235、20#、45#、16Mn、304、304L、316、316L、321
制造标准：AFH、AFV、AFA、AFKV、AFAB、AFKB、AFE、AFLA、AFL、AFSA、AFS、AFM、AFW、AFMW、AFWA、SFV、FA、FK、FAB、FKB、FFA、FFK、FV、WFA、JB/ZQ4485、JB/ZQ4486、JB/ZQ4487、JB/ZQ4488、JB/ZQ4489

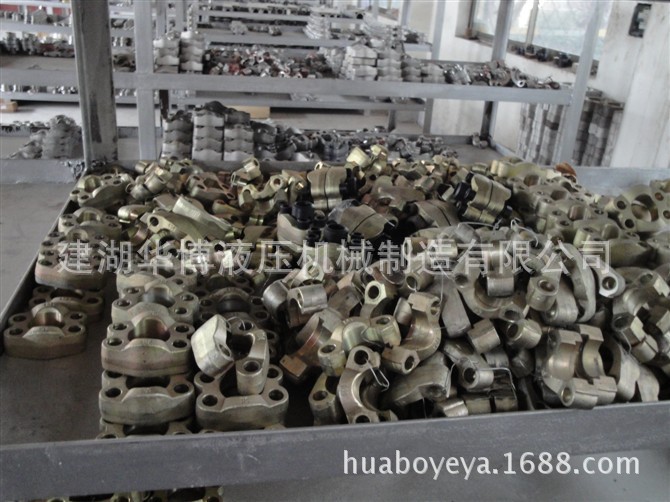

分体法5555

undefined

产品介绍：

SAE法兰主要应用于造船，液压机械，矿山机械等行业，来连接各个管路实现管路间液压油的流通。原油工业发展带动起来的，最早实践成功的装置是在舰艇上的，后来才在机床上应用。由于军事工业和装备迫切需要反应迅速，动作准确，输出功率大的控制装置，促使技术迅速发展，很快技术转入民用工业，在工程机械，机床，冶金机械，船舶，汽车等行业得到了很大的应用和发展。60年代以后，随着原子能，空间技术，电子技术等方面的发展，高压SAE法兰技术向更广阔的领域渗透，发展成为包括传动，控制和检测在内的一门完整的技术。在工作过程中，能量不需要转换，传动效率高。现今，采用的程度已成为衡量一个国家工业水平的重要标准。发达国家生产的90%的数控加工中心，95%的工程机械，自动线都采用了SAE法兰。随着技术的不断提高，应用数量急剧增加，元件小型化，系统集成化是必然的发展趋势。特别是近几年来技术与传感技术的结合，出现了许多诸如液压缸等元件。使技术在高压，低噪音，高速，使用寿命长等方面取得了重大发展。

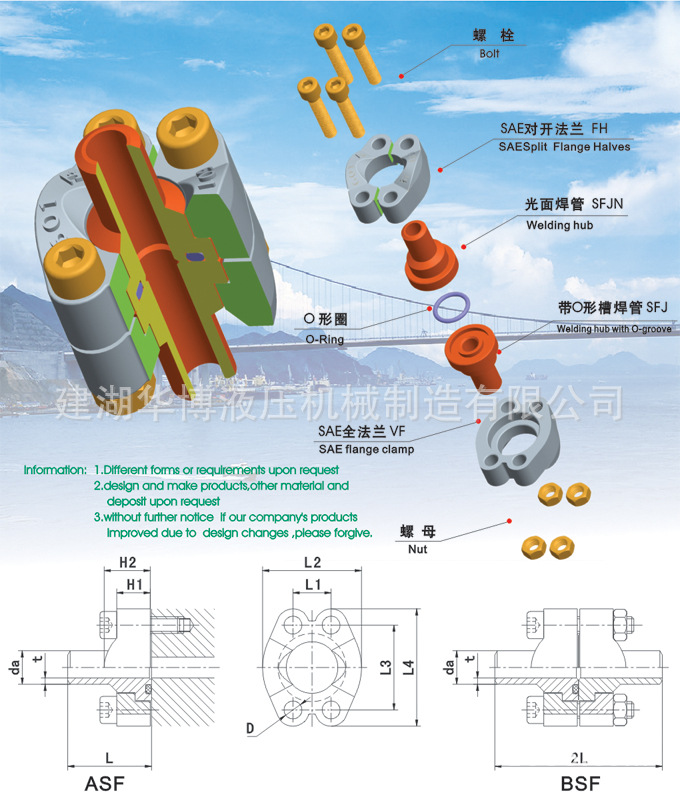

分体法兰78
