设备的用途及适用范围

1. 设备的用途：棱锥通讯塔内纵缝的自动焊接

2. 焊接方式：气保焊（带摆动）

3. 适用范围：板厚4-14mm 最长12000mm 直径φ300-1400

4. 工件状态：工件焊接面平整，对接焊缝最大间隙小于1mm

5. 工件表面状态：无油污、严重锈蚀等

6. 工件焊接前状态：焊接前工件摆放在滚轮架上，待焊接的内纵缝在6点位置焊接前工件点焊牢固，清洁焊点，固定引弧和熄弧板

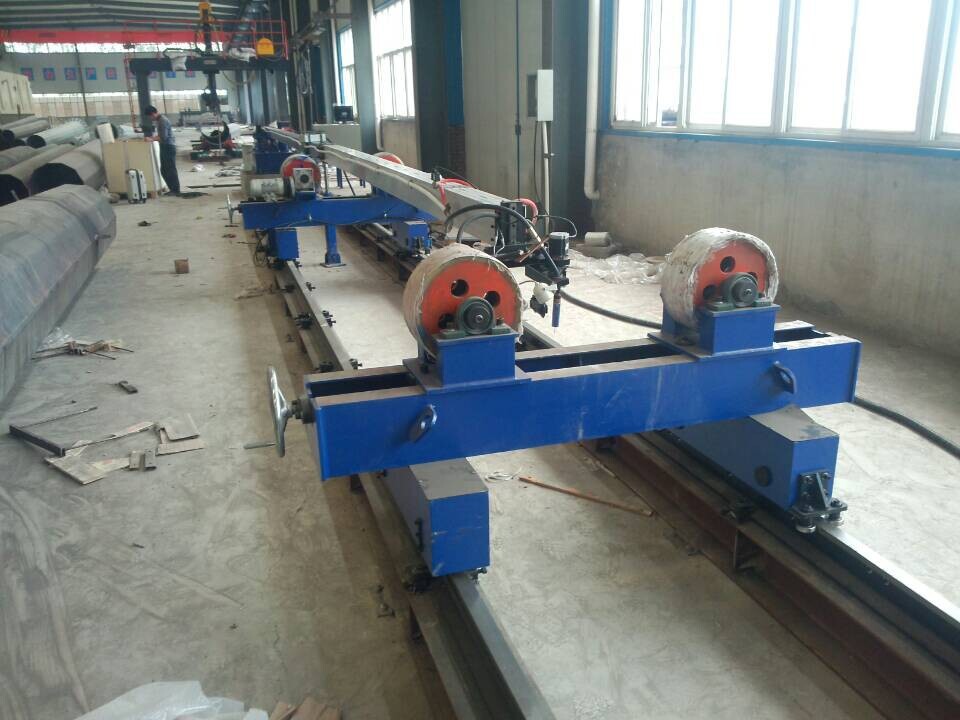

设备概述

用户电力塔杆内纵缝的焊接采用由行走滚轮架拖动工件以焊接速度行走，内纵缝焊接设备固定不动的方式进行；滚轮架行走速度采用变频无级调速，能满足焊接速度的调整要求。滚轮架行走焊接启动或停止和电源有联动控制。

针对电力塔杆有一定的锥度，可调滚轮架采用丝杆调节的滚轮架，滚轮座之间的距离通过手动丝杆调节，根据内纵缝焊接的需要调整滚轮座之间的间距，使纵焊缝尽量处在水平的位置。

内纵缝焊接机头分别配有两维机械跟踪机构，可以减少因筒体摆放误差对机头进行频繁调整。

配置有焊接摆动器，可摆动或不摆动焊接

机头附近配有电视监控摄像头方便焊接观察。
