主要性能特点:
●树脂砂铸造的整体床脚、床身结构，并经严格的时效处理，排屑流畅，切削空间合理。
●机床采用独立套筒式主轴，国产P5级主轴轴承，并经精密动平衡，轴承采用永久性进口润滑脂润滑，确保主轴高速平稳旋转，并将热变形降至最低限度。
●机床采用平--山型淬火导轨并贴塑，精工刮研确保机床的整体刚性和精度保持性。
●国产精密滚珠丝杠，丝杠轴承采用日本进口专用丝杠支撑轴承，传动平稳。
●纵向和横向丝杠均采用无间隙联轴器和交流伺服电机直联，保证了传动的高精度。
●卡盘采用国产普通三爪卡盘，刀架标配四工位立式电动刀架，换刀高速准确，重复换刀误差小。
●高性能自动间歇润滑系统，能及时地对导轨、丝杠集中润滑，确保机床处于良好的润滑状态。
●彩色显示屏的控制系统，具有USB接口，传输极为方便。
●外置式独立强电柜，维护方便。
●机、电一体化，知名品牌电器元件，性能可靠。
●全封闭罩壳，操作安全舒适。
|
标准配置： |
可选配置： |
|
●GSK980TDb系统 ●国产P5级高精度主轴轴承 ●日本进口丝杠专用轴承 ●中频淬硬贴塑导轨（平--山型） ●国产精密预拉伸滚珠丝杠 ●φ165普通三爪卡盘 ●普通尾座 ●四工位立式电动刀架 ●变频主电机 ●变频器 ●自动润滑系统 ●冷却系统 ●机床调整垫铁 ●全封闭防护 |
●FANUC/SIEMENS/KND系统 ●台湾6＂中空/中实液压三爪卡盘 ●台湾6＂中空/中实液压回转油缸 ●后拉式弹簧夹头 ●特殊夹头 ●排式刀座 ●液压尾座 ●卧式六工位电动刀架 ●伺服主电机 ●防震垫铁 |
技术规格：
|
项目 |
单位 |

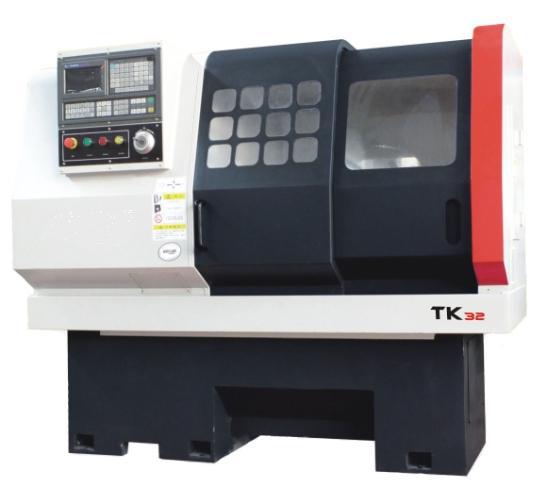

TK32 | |
|
加工 范围 |
床身上最大回转直径 |
mm |
φ380 |
|
床鞍上最大回转直径 |
mm |
φ180 | |
|
床身上最大车削直径 |
mm |
φ320 | |
|
最大加工长度 |
mm |
250 | |
|
顶尖距 |
mm |
420 | |
|
主轴 |
主轴头型式 |
|
A2-5 |
|
主轴鼻端尺寸 |
mm |
φ82.563 | |
|
主轴内孔锥度 |
|
MT No.5 | |
|
主轴通孔直径 |
mm |
φ41 | |
|
主轴转速 |
rpm |
100～3000 | |
|
普通卡盘直径 |
mm |
φ165 | |
|
进给 |
X/Z轴行程 |
mm |
205/280 |
|
X/Z轴快移速度 |
m/min |
8/10 | |
|
刀架 |
刀架型式 |
|
标配：立式 选配：排刀、卧式 |
|
工位数 |
|
标配：4 选配：6 | |
|
刀方尺寸：车削/镗孔 |
mm |
20x20 | |
|
尾座 |
套筒直径/行程 |
mm |
φ52/100 |
|
套筒内孔锥度 |
|
MT No.4 | |
|
尾座型式 |
|
普通尾座 | |
|
电机 |
主电机功率 |
kW |
3.7/5.5 |
|
主电机扭矩 |
Nm |
24/35 | |
|
X/Z轴电机功率 |
kW |
1.2/1.6 | |
|
X/Z轴电机扭矩 |
Nm |
4/6 | |
|
冷却泵功率 |
W |
150 | |
|
其它 |
CNC控制系统 |
|
GSK980TDb（标配） |
|
电源容量 |
KVA |
12 | |
|
床身布局型式 |
|
平床身 | |
|
机床重量 |
kg |
1500 | |
|
机床外形尺寸(长x宽x高) |
mm |
1900x1300 x1600 | |
概述：

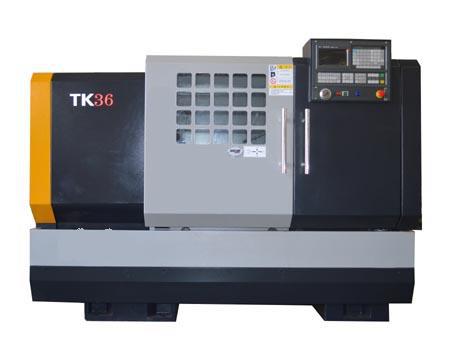

TK36 数控车床是广州数控系统、凯恩帝1000T实现机床的两轴控制。可车削内外圆柱面、圆锥面、圆弧面、公、英制螺纹等；配有四工位刀架，可满足不同需要的加工；可开闭的防护门及各种安全警示标牌确保了操作者的安全。适用于多品种、批量加工，对复杂、高精度零件更能显示其优越性。
技术规格：
|
项 目 |
单位 |
TK36 | |
|
加 工 范 围 |
床身上最大回转直径 |
mm |
Φ360 |
|
床鞍上最大回转直径 |
mm |
Φ180 | |
|
床身最大车削直径 |
mm |
Φ320 | |
|
顶尖距 |
mm |
750/650﹡ | |
|
最大车削长度 |
mm |
650/550﹡ | |
|
主 轴 |
主轴通孔直径 |
mm |
Φ57 |
|
主轴头型式 |
|
D型No.6 | |
|
主轴转速() |
r/min |
140-3000(无极) | |
|
卡盘直径 |
mm |
Φ200 | |
|
主电机功率 |
kW |
5.5(变频) | |
|
尾 座 |
套筒直径/行程 |
mm |
Φ55/120；Φ75（选配）/150﹡ |
|
顶尖锥度 |
|
MT No.4/ MT No.5﹡ | |
|
床 鞍 |
移动距离X/Z |
mm |
200/660/560﹡ |
|
快速移动速度X/Z |
m/min |
6/8 | |
|
刀 架 |
工位数/型式 |
|
4/立式 |
|
刀具尺寸 |
mm |
20×20 | |
|
电源 |
kVA |
12 kVA | |
|
体积（长×宽×高） |
mm |
2150×1260×1600 | |
|
总重量 |
kg |
1700 | |
概述：

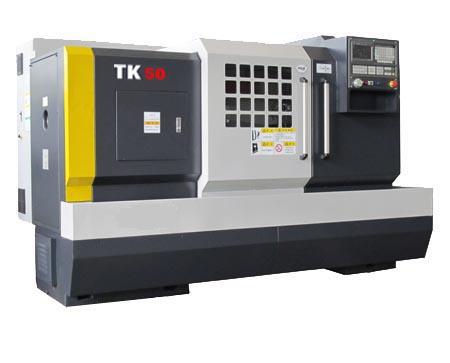

TK50数控车床采用伺服主电机驱动，独立主轴结构，可实现主轴无极调速。配置广州数控GSK980T系统，实现两轴控制，能够自动完成内外圆柱面、任意圆锥面、圆弧面、端面和公、英制螺纹等的加工，适合于多品种，中小批量产品的轴类和盘套类零件加工，对于形状复杂、高精度零件的加工更能显示其优越性。
技术规格：
|
项 目 |
单位 |
TK50 | |
|
加工范围 |
床身上最大回转直径 |
mm |
φ500 |
|
床鞍上最大回转直径 |
mm |
φ280 | |
|
最大车削直径 |
mm |
φ500 | |
|
最大工件长度 |
mm |
1100 | |
|
最大车削长度 |
mm |
1000 | |
|
主轴 |
主轴孔径 |
mm |
φ87 |
|
主轴头型式 |
|
ISO702/ⅠA28 | |
|
主轴转速 |
r/min |
30-2500 | |
|
主轴额定/最大输出扭矩 |
N.m |
286/354 （广数） | |
|
刀架 |
快进速度（Max.） |
m/min |
X轴：6 Z轴：8 |
|
丝杠螺距 |
mm |
X向: 5 Z向: 6 | |
|
刀架装刀容量 |
|
4(标准配置)/6(选择配置) | |
|
刀架允许最大刀具截面 |
mm |
□25×25 | |
|
刀架行程 |
mm |
X向: 275 Z向: 1000 | |
|
尾座 |
尾座套筒直径 |
mm |
φ75（φ80 液压尾座） |
|
尾座套筒锥度MT No. |
|
MT No.5（MT No.3 活主轴液压尾座） | |
|
尾座套筒最大行程 |
mm |
150（130 液压尾座） | |
|
尾座横向调整量 |
mm |
±15 | |
|
其他 |
主伺服电机频率/功率 |
|
33.3/15Kw广数 |
|
冷却泵 |
|
LDPB2-15 180W 50L/min | |
|
主传动三角皮带 |
|
5V-900 4根 | |
