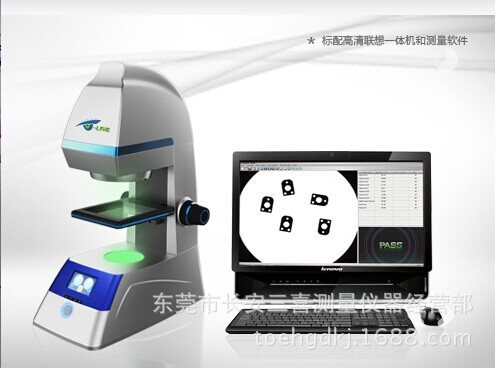

一键式影像测量仪
一键式影像测量仪采用高分辨率CCD以及远心镜头对图像进行捕捉，通过软件系统对图像处理分析，利用先进的高精度像素处理计算技术，从而能精准地测量出工件相关尺寸。改变传统的光栅位移传感计数处理方式，开创了快速测量的新时代。
一键式影像测量仪开创了快速测量新时代，只需一键处理，瞬间测量所有尺寸，任何繁琐的测量任务都变得无比轻松，不仅能大幅度地提高作业效率，节约成本。同时操作简单易学，轻松上手。
一键式影像测量仪，采用简洁的铝制外壳设计，无论从曲面结构还是颜色搭配都能给人一种舒适的感觉，同时，仪器结构小巧，紧凑，占据空间大幅减小，极大的节约了设备占用空间。
一键式影像测量仪全国销售热线：18929223526郑先生
产品规格参数
型号 VL-M30 VL-M60 VL-M80
图像传感器 2/3英寸500万像素CCD
镜头 0.3X双侧远心 0.17X双侧远心 0.088X双侧远心
工作距离 110mm 110mm 120mm
视野 直径30mm 直径60mm 直径80mm
测量精度 2um 4um 5um
重量 25KG 25KG 50KG
照明系统 数字平行背光（绿色LED）
软件 Inspectacle 3.0
电脑配置 Intel I5CPU 4G内存
显示器 21.5英寸LCD监视器（VGA:1920*1080）
重复精度 正负1um
外部输出 输出PASS FAIL NULL
工作环境 25度左右 湿度20%-80%RH
测量时间 小于5秒（100个尺寸内）
软件基本测量功能 点。线。圆。圆弧。角度。距离
辅助功能 相交。平行。平分。垂直。相切
几何公差 位置公差。形位公差。尺寸公差
一键式影像测量仪应用行业
机械。电子。模具。塑胶。五金。橡塑。低压电器。磁性材料。精密五金。精密冲压。接插件。连接器。端子。手机。家电。计算机。电视，LCD.PCB汽车。医疗器械。钟表。刀具，仪器仪表等。
应用产品：手机玻璃，冲压件，齿轮，玻璃，PCB,磁性材料，油封，刀具，弹簧，IC，螺栓，模具配件，塑胶件，轴承，
一键式影像测量仪与传统二次元/投影仪/显微镜对比
一．测量方式
二．测量误差
工业投影仪/二次元/显微镜
对测量对象需要定位，手动调整焦距和坐标台，导致因为人为操作习惯不同而出现测量点定位不一样，测量对象放置的方向不一样及焦点位置不一样等人为误差。
一键式影像测量仪
无人为产生的测量误差，可以自动调整测量对象的位置，方向，对已设定的测量点进行测量。无需夹具，产品任意放置，只要在视野范围内，软件都能快速精准的捕捉到目标，进行精准测量。
三．测量效率
工业投影仪/二次元/显微镜
视野较窄，一次只能测量一处，在测量和设置时难以掌握下一个测量位置，必须边移动工作台，边逐个位置进行测量，工作效率较低，需要花费较大的时间成本。
一键式影像测量仪
最大成像范围内的测量对象整体成像，一次性即可完成测量，瞬间测量多个尺寸，大幅度提高工作效率，节省时间和人工成本。
四．测量辅助
工业投影仪/二次元/显微镜
对每个产品测量都需要夹具或者辅助工具进行坐标系定位
一键式影像测量仪
可以自动调整测量对象的位置，方向，对已设定的测量点进行测量。无需夹具，产品任意放置，只要在视野范围内，软件都能快速精准的捕捉到目标，进行精准测量。
五．成像
工业投影仪/二次元/显微镜
边缘发白发虚
一键式影像测量仪
采用大景深远心镜头，确保不会出现因为段差而造成焦距模糊和大小形状发生改变的现象，只要检测工件在景深范围内，无需调焦整个工件上下均可清晰成像，小畸变镜头使得产品图像的畸变可以忽略不计，测量软件优越的算法，确保了整个系统的高精度测量，还原产品的真实尺寸。
照明方式
- 透射照明：配置高亮度绿色LED灯，为测量提了均衡的平行光。由于对照明也进行了最佳优化，因虎能够为广视野，段差的测量对象保证稳定的测量结果。
- 环形表面照明：摄像镜头周围配置高亮度白色LED。可根据每个测量点分别改变照明条件，进行最佳设定。
Inspectacle快速测量软件简介
- 具有操作简单，测量范围广，稳定性高，测量精度高等特点。
- 可实现点，线，圆，弧，距离，椭圆，角度等图形测量。
- 对测量的相应基本图元，测量软件自动检测出一系列的边缘轮廓点，并用公司自主研发改进的最小二乘法精准地拟合成相应的图元，从而达到测量的最佳效果。能高效，稳定和精准的测量。
- 具有多种取点方式，确保测量过程中取得更精准的点。
- 用户可以自行定义坐标系进行测量
- 具有相交，平分，垂直，平行，相切功能，更能直观的测量客户所需尺寸。
- 支持多国语言：中文简体，中文繁体，英文，德文。
- 采用先进的亚像素分割技术，能更大程度的保证测量精度
一般像素处理算法与INSPECTACLE快速测量软件高精度像素处理算法对比
- 测量结是可以作EXCEL,WORD,TXT的形式输出
10．具有SPC数据统计功能，可以对一个或者多个尺寸进行SPC管控，在测量后读取指定的测量数据并即时显示。
SPC即统计制程管制，是企业提高品质管理水准的有效方法，方便品保或其他部门直接获得截取数据及报表。能自动认识指定的测量数据，并自动计算最大值，偏移值，CA,CP,CPK等统计系统协助品保完成报表编制。SPC能科学地区分生产过程中的正常变化和异常变化，及时发现异常状况，以便采取措施，消除异常，恢复制程的稳定，达到降低品质成本，提高产品品质的目的，它强调全部过程中的预防与管制。
用户可以对相应尺寸设置公差，测量系统可以自动根据产品的实际尺寸和用户所设公差判别出该产品是否合格，合格则提示“PASS”否则提示“FAIL”,等待测量提示“WAIL”,没有放置工件时提示“NULL”.
CAD数据运用
CAD导入导出模块：可以把DXF文件导入软件进行测量，也可以从软件中导出DXF文档。
软件特色功能（行业独创）
- 找最高点
针对很多行业，客户需要测量某段弧线或者曲线相对于某个坐标系下的最高点。如手机屏幕玻璃，客户需要测量外围尺寸，比如长度，宽度等。传统影像测量仪的测量方法是，把一边当作一条直线或者圆弧，同时把另一边当作一条直线或者圆弧，然后测量两线或者两圆弧的距离。这种测量方式当两端是直线的情况下数据是准确的，但是两端是曲线的时候测量出来的数据和客户所期望的最高点的距离有很大的差异。
Inspectacle测量软件针对这种情况做出一个功能快速测量两边相对与整块平板的最高点。只需要根据产品建立一个工件坐标系，软件提供工具直接找出某个区域相对于这个坐标系下的最高点，从而测量出客户所期望的两点之间的距离。
- 工件对比
用户可以将产品轮廓DXF图纸导入软件，和产品实物吻合，通过设置上下限公差，在视频区内显示产品轮廓，红色代表产品轮廓标准的图形，两条绿色分别代表产品轮廓处在上下限临界的图形，根据产品轮廓图形可以很直观的观察产品在哪个区域超出了公差。这是检测产品合格与否的一种很直观的方法。
