1 PZ系列交流检测仪表
1.1 概述
该系列仪表采用交流采样技术，能分别测量电网中的电流、电压、功率、功率因数和电能等参数，可通过面板薄膜开关设置倍率。带RS-485通讯接口，采用Modbus或Profibus协议；也可将电量信号转换成标准的直流模拟信号输出；或带开关量输入／输出，继电器报警输出等功能。
1.2 型号说明
1.3 技术指标
1.4 产品规格
1.4 96型产品规格
●功能一览表
型号 功能特性 | PZ96B-AI | PZ96B-AV | PZ96B-F | PZ96B-P | PZ96B-PF | PZ96B-P3(4) | PZ96B-E3(4) |
测 量 参 数 | 单相电流 | ■ | | | | | | |
三相电流 | | | | | | ■ | ■ |
单相电压 | | ■ | | | | | |
三相电压 | | | | | | ■ | ■ |
电网频率 | | | ■ | | | ■ | ■ |
单相有功功率 | | | | ■ | | | |
单相无功功率 | | | | | | | |
单相功率因数 | | | | | ■ | | |
三相(有功功率、无功功率、功率因数) | | | | | | ■ | ■ |
三相(有功电能、无功电能) | | | | | | | ■ |
选配功能 (任选其一) | C | □ | □ | □ | □ | □ | ■ | ■ |
M | □ | □ | □ | □ | □ | | |
MC | □ | □ | □ | □ | □ | □ | □ |
JC | □ | □ | □ | □ | □ | □ | □ |
KC(4DI/2DO) | | | | | | □ | □ |
KMC(4DI/1M) | | | | | | □ | □ |
KMC(4DI/2DO/1M) | | | | | | □ | □ |
注：
1、J(继电器越限报警输出)与第二路开关量输出复用；
2、PZ96B-P3(P4)、E3(E4)最多可同时带1路模拟量输出，4路开关量输入，2路开关量输出，1路通信。
3、PZ96B- E3(E4)电能采用分页显示方式，可通过按键翻页查询，带DO功能时不带脉冲输出功能。

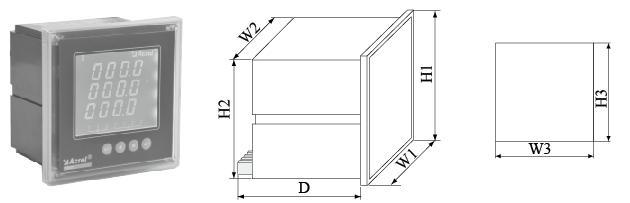

●外形及尺寸(mm)
型号 | 面框尺寸（mm） | 壳体尺寸（mm） | 开孔尺寸（mm） |
W1 | H1 | W2 | H2 | D | W3 | H3 |
PZ 96B | 96 | 48 | 90 | 43 | 78.5/110 | 91 | 44 |
注：PZ96B-P3(P4/E3/E4)的进深为78.5，PZ96B-AI(AV/F/P/Q/PF)老产品的进深为110，具体详询厂家。
1.5 接线端子
●电流表
1.6 应用方案
