霖辉铝银浆电泳漆特点：

1、具有的白度和细腻度；

2、有良好的稳定性，不易发暗、发黑；

3、有很强的遮盖力及金属质感。

应用领域：

灯饰行业、五金家电行业、摩托车行业、自行车行业、空压机行业等，替代铝银浆喷涂，环保、高效。

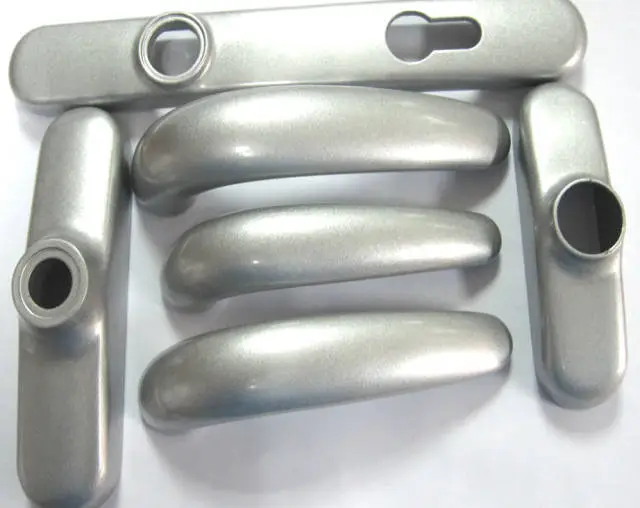

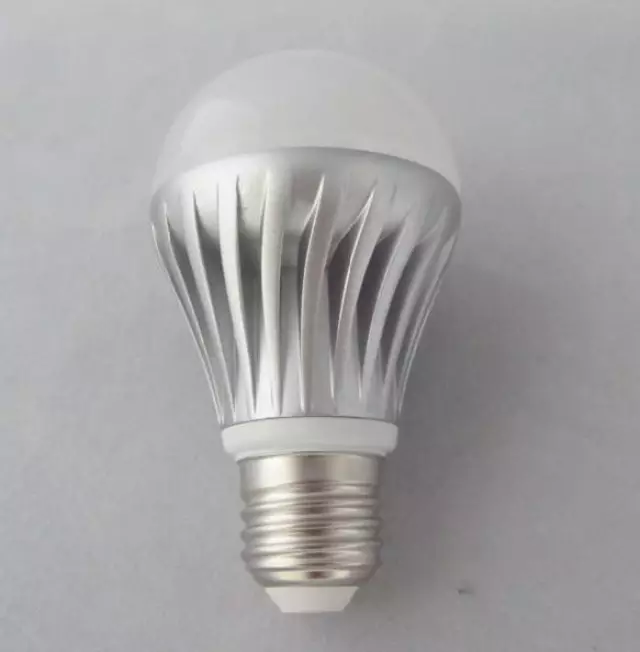

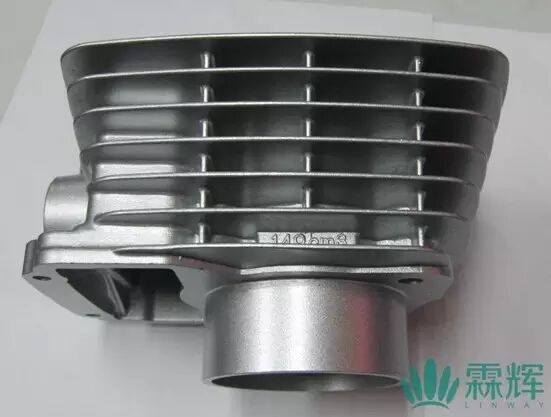

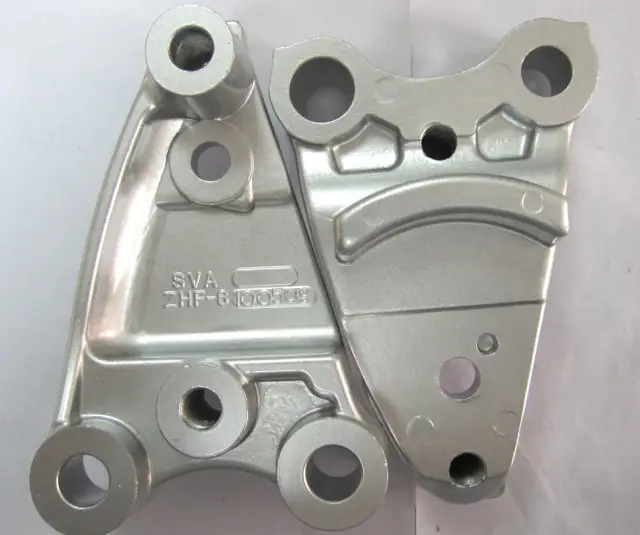

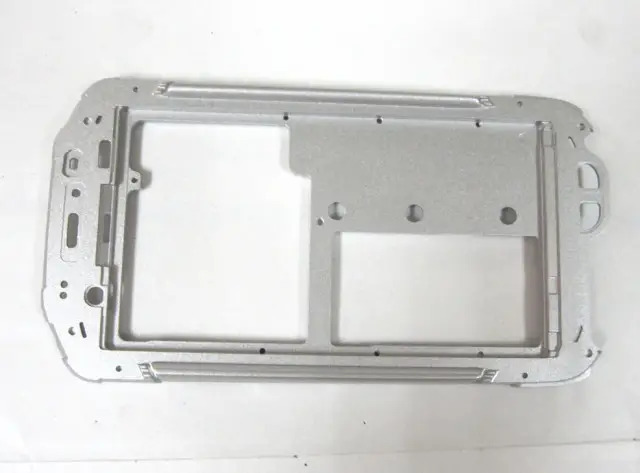

◆霖辉客户产品举例：

铝粉因具有银白色金属光泽，所以俗称铝银粉或银粉，其化学成份实为“铝”，并非“银”。

应用范围：粉末涂料、油墨、塑胶色母粒、印刷、仿金纸、仿金卡、金胶片、纺织品，水性漆。

在电泳漆使用过程中，如果更新率不够，会有氧化变暗趋势，但铝银浆与电泳漆的结合这是金属表面处理新亮点！是符合绿色环保表面处理的新趋势。

在电泳漆上应用时，要注意以下几点：

a、银浆本身是一种可锻展的外有包覆物的韧性薄片，过高的酸、碱值，过久的闲置（本身在慢慢氧化）和高速搅拌会破坏表面包覆物及其本身的完整性，从而导致涂料发暗，遮盖力降低，漆膜出现粗粒等不良现象，出现此现象，应调整好工艺流程及使用频率，搅拌的速度（小于500转/分），才能维持稳定。

b、由于比重大，很容易沉淀，故要求槽体设计尽量不能有死角，回流管路要注意根据待加工工件设计，配备的马达，不能用磁力泵，不能发热，机械化工调速泵较好，配变频器，可以方便控制流速，否则容易产生沉淀、返粗、变暗、高低位有色差等缺陷。采用袋式过滤器比较好。

c、如产品使用中出现变黑，发黄现象也有可能是在保存产品时，密封性不好造成铝银浆氧化从而变黑，就请重新试样，注意密封。如果出现发黄现象主要是因为烘烤的温度过高而导致的。

d、工件表面出现颗粒，氧化变黑，可能因为分散不好，长时间没有加料或加料不足或是产品内含杂质所致，如果是产品内含杂质而出现的颗粒，应在使用前用滤布过滤后再调配（滤布应为200目）工作液。

e、注意保存：存放温度为15～30℃。避免直接暴露于阳光、雨水或者过高的温度之中。

f、保证存放温度不低于15℃（在冬天或者周围温度等于或低于10℃时应特别注意）。

g、铝银浆工作液不能直接超滤，需将银浆与槽液分离后，再将槽液超滤。

h、铝银浆工作液要保证有一定的置换量，1月内要补加完开槽用的浓缩漆、铝银浆的量，即置换周期为1个月。

霖辉材料是由拥有二十余年表面处理行业经验的化学硕士创建，研发方面更有湖南大学、中山大学、复旦大学等院校教授支持，是您明智的选择。
