主要功能特点
- 自动适应车型，符合OBD II 或EUOBD(车载自动诊断系统)的车型即插即用
- 汽车速度，引擎转速，水温（电压/节气门位置/点火提前角/百公里加速时间），瞬间油耗，平均油耗，续航里程，低油量提示，休息提示，发动机故障，同时显示
- 普通显示模式，高速显示模式，自动显示模式可以 自选
- 公里英里自由切换，大大方便英制汽车仪表
- 5.5英寸显示面积，更利于数据阅读
- 自动开关机，随车启动，随车关机，有效保护汽车电瓶；同时保留手动开关机方式，更有益于控制HUD
- 超速单段和四段报警提示模式可选，更有利于行车安全
- 转速报警提示，有利于及时换档而达到节油目的，对新手也有特别意义
- 自动和手动亮度调节模式，行车不刺眼
安装及使用前准备
1.了解您的车型品牌，在购买HUD时需要选择符合OBD II(或EU OBD)标准的车型方能正常使用,打开并寻找引擎盖下方的贴纸,如果有OBDII CERTIFIED的字样都可安装(如图1),检查方向盘下方有没汽车诊断座（国内06年后的车大部分车有装配）。
2.找出车辆的16针诊断插座（如图2），用OBDII连接线与之相接。
3.使用附送的防滑垫放在前方较平坦的位置，HUD主机可以放在上面并随时调整位置。
4.反射贴膜可以贴在HUD主机正上方位置，能反射到主机屏幕为准。
（在指定经销商处购买可由工作人员为之贴膜）
关于贴膜一些基本方法：
A,先将需要贴膜的位置均匀喷上一些水。
B,将膜的保护层撕开，双面都喷上一些水，然后贴在需要的位置。
C,调整好位置后，使用刮板或者平滑的物体刮平贴膜，并且把里面
的水分刮出，直到内部没有气泡和水分为止。
D,待数分钟后，膜内的水分干掉，轻轻搽去周围水滴及灰尘即完成。
5.通电测试，打开HUD开关，显示出当前汽车电压随后进入搜索汽车电脑版本状态，表明产品已经安装成功。
关于HUD的设置
HUD显示的数值为汽车电脑内部的数值，由于汽车出厂的仪表显示值会与汽车电脑内的计算值有误差，此时可以进入设置模式微调HUD的显示值，以达到和仪表完全一致的目的。HUD出厂时厂家会按照一般测试值做出调整，如发现和原车不准，则做以下调整：
调节方法：
在HUD连接汽车情况下，按下拨轮按键5秒进入设置模式，进入设置模式后，按下拨轮按键一次，菜单增加一个；左右拨动拨轮按键为增减参数值。（如图3）
进入调节状态
菜单 | 对应参数 | 调节范围 | 解释 | 缺省值 |
0 | 速度 | 50-100 | 调节范围50%-150% | 107 |
1 | 转速 | 50-100 | 调节范围50%-150% | 117 |
2 | 油耗 | 50-100 | 调节范围50%-150% | 100 |
3 | 转速报警 | 10-75 | 调节范围1000-7500转 | 75 |
4 | 单段/四段报警 | 0-1 | 0手动设置, 1四段报警值 (60KM/H,80KM/H,100KM/H,120KM/H) | 0 |
5 | 单段报警值 | 30-250 | 设置范围30km/h-250km/h | 120 |
6 | 显示模式 | 0-2 | 0为自动模式：低于80KM/H时全部显示，超过80KM/H显示高速模式；1全部显示；2高速模式：显示速度和油耗） | 1 |
7 | 亮度调节 | 0-2 | 0为自动亮度调节,1为最暗,2为最亮 | 0 |
8 | 油箱容量 | 0-150 | 油箱容量0L到150L | 100 |
9 | 油量开关 | 0-2 | 0为手动输入，1有燃油液位传感器，2关闭此功能 | 0 |
10 | 输入油量 | 0-150 | 加油0 L到150 L | 50 |
11 | 排量设置 | 0-100 | 设置为0表示用空气流量计算油耗；设置为1表示使用参考油耗计算油耗；设置为2,3,,, 100表示汽车排量设置0.2L,0.3L,,, 10.0L | 16 |
12 | 启动电压 | 110-150 | 代表11.0V-15.0V启动电压设置 | 132 |
13 | 油耗开关 | 0-1 | 0为关闭油耗显示，1为开启油耗显示 | 1 |
14 | 参考油耗 | 10-500 | *10-500表示1.0-50.0的百公里油耗 | 80 |
15 | ECU协议 | 1-12 | *代表1.2.3…. 12种汽车ECU协议 | 7 |
*关于14项的油耗参考解释：
设置参考油耗的依据为工信部发布的油耗或者汽车厂家公布的油耗作为参考油耗，例如新凯越综合油耗8.7L/100km,那么设置进去87就可以了，设置了用参考油耗计算油耗，那么小时油耗就不能显示了，只有百公里油耗。
*关于15项ECU协议解释：
此项功能的意义在于了解汽车的协议类别，便于厂家针对汽车开发兼容型程序，防止其他故障干扰。
设置技巧：
1,快速加油：发动汽车后，左右拨动拨轮按键即可加油，单位L
2,一般2010年以后的生产的车都带有空气流量计，车主可以先选择0，看下有没油耗显示，如果不显示再设置排量。
在调整好后，按下拨轮开关5秒即退回显示界面或者重新启动HUD.
恢复出厂值设置：
HUD连接汽车后，不发动发动机，等待HUD检测完成后熄灭（或者行车后停车关闭发动机，HUD关机后）长按往右方向键5秒，HUD发出“嘀”一声起即恢复出厂设置，即恢复完成
清除故障码：
HUD连接汽车后，不发动汽车，钥匙置于”ON”档，等待HUD熄灭后，长按住左方向键5秒，HUD响“嘀”一声即清除故障码，清除完成
关于常用操作设置
1，切换显示内容
在汽车发动后，界面正常显示，拨轮开关向右拨5秒，功能区1开始闪烁，然后松开，左右拨动选择需显示的内容，选择好后，按下拨轮开关进入下功能区2；左右拨动选择需显示的内容，选择好后按下拨轮开关进入功能区3，继续下去则循环到功能区1。按下拨轮开关5秒即可保持退出。（图5）图5
2，报警音开关
在汽车发动后，界面正常显示，拨轮开关左拨5秒，声音图标关闭；再左拨5秒，声音图标开启，依次循环。
3，快速加油
在汽车发动后，界面正常显示，左右拨动拨轮开关，就可以增减油量。例如本次加油20L,拨动拨轮开关，速度显示区显示出20即可。（注意：此功能只有油量开关为0才有效）

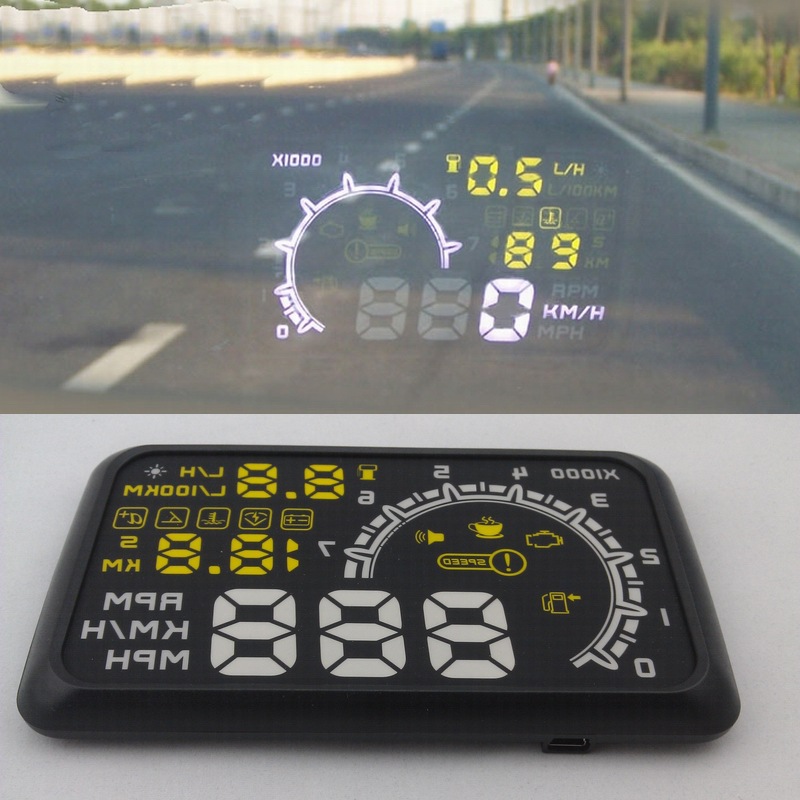

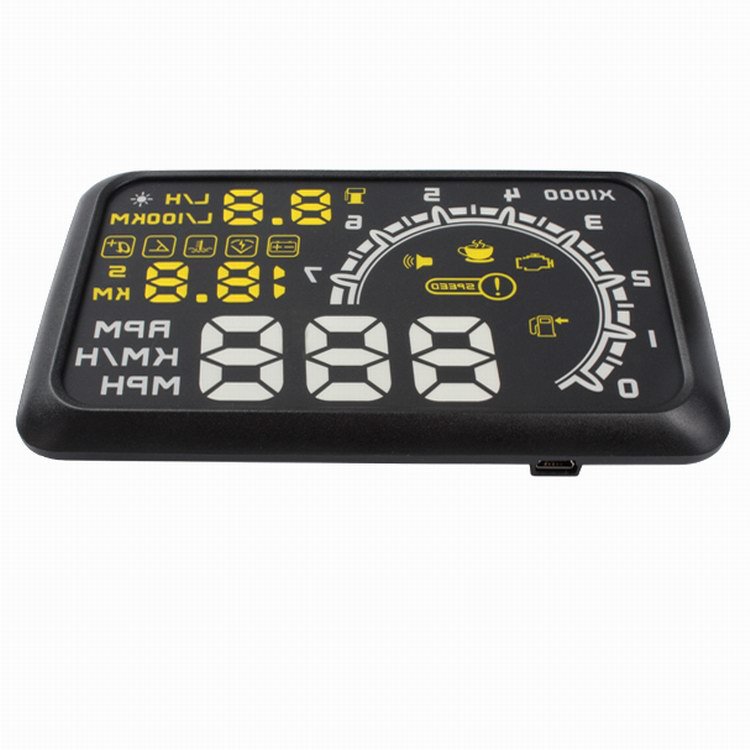

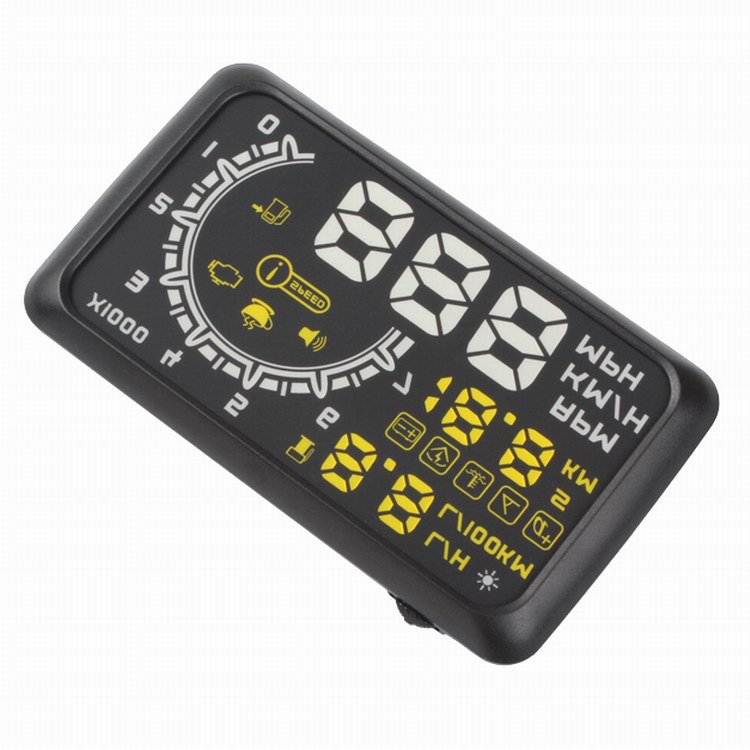

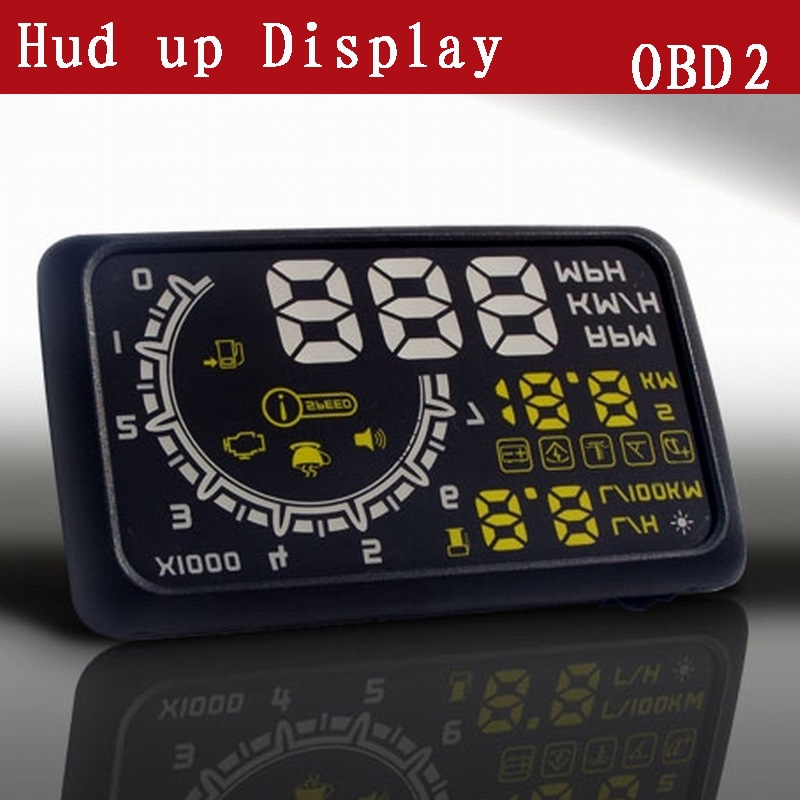

功能使用说明
1，参数值显示的值可为公里单位，英里单位，转速单位。
2，OBDII接口作为连接汽车的数据接口。
3，加油图标在汽车的油量不足以行驶100公里时该图标闪烁显示。
4，发动机故障在汽车电脑有故障的时候该图标闪烁。
5，发动机转速显示出发动机转速状态。
6，转速图标表示发动机的参数值为1000转的倍数，同时转速报警时该图标会闪烁。
7，速度报警在速度超过自己预设值时该图标闪烁报警。
8，休息提醒在启动后连续行驶时间超过4小时，该图标闪烁报警。
9，声音开关该图标亮起表示已经开启声音报警功能。
10，油耗图标表示油耗正在计算中。
11，油耗参数值表示当前行驶中所消耗的油耗值。
12，拨轮开关多功能开关，可以按下也可以左右拨动；长按下进入设置模式，左右拨动可快速加油功能。
13，小时油耗单位表示汽车行驶过程中每小时所消耗的油量。
14，感光元件感应外界光强度，自动调节HUD亮度以适应环境。
15，百公里油耗表示汽车行驶过程中每百公里所消耗的油量。
16，电压，节气门，水温，点火提前角，百公里加速度 电压为汽车电压；节气门表示油门大小；水温表示汽车冷却液温度；点火提前角表示点火时的曲轴角度，是发动机效率标志；百公里加速度可测试汽车的加速度性能。
17，单位秒表示百公里加速度的单位。
18，参数值该参数值为电压，节气门，水温，点火提前角，百公里加速度的参数值。
19，续航里程单位在燃油只能续航100KM的时候该单位亮起。
20，转速单位表示发动机的转速，单位为转/分钟，此时数值x10显示。
21，公里单位表示当前值的单位为公里。
22，英里单位表示当前值的单位为英里。
常见故障，可能原因及处理办法
故障表现 | 可能原因 | 处理办法 |
没有速度报警 | 设置值过高，或已关闭 | 取消分段报警，打开报警开关 |
没有转速报警 | 设置值过高，或已关闭 | 重新设置并打开报警 |
通电后无反应 | 开关没打开 | 打开开关并检查插头插牢 |
油耗显示不准 | 不带空气流量传感器 | 设置自己的排量，然后校准 |
无速度转速等 | 不符合OBDII或EU-OBD | 咨询汽车厂家是否符合标准 |
无续航里程 | 未设置加油量及油耗较正 | 改为手动输入油量及调整油耗 |
速度非常不准 | 速度单位为MPH | 切换速度单位为KM/H公里单位 |
只有速度油耗 | 速度超过80KM/H | 进入设置显示模式改为1 |
注：如果在使用过程中遇到的问题并且按以上方法不能解决时，请与当地销售部门联系，或者与本公司授权在当地的维修站联系。
主要技术指标
1.使用条件：
环境温度-40c—+80c大气压86-106KPa
相对湿度10%-95%环境噪声<=60dB(A)
2.报警声级》=30dB(A)
3.工作电压：9V~16Vdc(12Vdc/400mA)
4.产品尺寸：14x85x147 (mm)
5.产品总重量：320克
'
