AKH-0.66系列电流互感器

1 　概述
　　AKH-0.66系列电流互感器外壳采用阻燃、耐温140℃的进口聚碳酸酯注塑成形，铁芯采用取向冷轧硅钢带卷绕而成，二次导线采用高强度电磁漆包线，产品结构新颖，造型美观，安装方便，体积小，质量轻，准确度高，容量大。
    产品符合国标GB1208-2006等同IEC60044-1：2003。

2 　技术指标
　◆测量CT一次电流5-6300A，二次电流5A，1A，0.1A，0.05A；
    保护CT一次电流5-6300A，二次电流5A，1A，0.1A，0.05A；
    双绕组CT一次电流5-6300A，二次电流5A、20mA，1A、20mA；
    双绕组传感器一次电流5-6300A，二次电流AC5A、DC4-20mA，AC1A、DC4-20mA；
    剩余电流CT一次电流0-5A，二次输出电流5mA，2mA或电压1V;
    三相电流互感器一次电流5-200A, 二次电流5A，1A，50mA，20mA;
    微型电流互感器一次电流5-100A, 二次电流5A，1A，50mA，20mA;
    计量CT一次电流5-2000A，二次电流5A，1A；
    开口式CT一次电流20-6300A，二次电流5A，1A。
　◆额定工作电压AC0.66kV(等效AC0.69kV，GB156-2003)
　◆额定频率50～60Hz
　◆环境温度-30℃~70℃最高耐温120℃
　◆海拔高度≤3000m
　◆工频耐压3000V/1min 50Hz
　◆用于没有雨雷直接侵袭，无严重污染及剧烈震动的场所

3 　选型说明
　◆根据一次电流及母线截面等参数选择对应的规格产品。一次导线穿越互感器窗孔。打开翻盖，通过压线片进行二次接线，二次接线引出后翻盖复位。计量电能可直接利用翻盖小孔加封铅印，以防窃电。
　◆工作电流长期不超过1.1倍额定值，允许在1.2倍额定值时短时使用，时间不超过1h；
　◆根据被测电流大小，选定额定电流比，一般选用比被测电流大2/3左右的额定电流；
　◆产品极性表示为：一次接线标志P1、P2，相应二次接线标志S1、S2；S1表示P1的同名端，S2表示P2的同名端；
　◆测量仪表接于S1、S2端上，此时所接回路的总负荷不应超过互感器的额定负荷，当安装仪表位置与电流互感器相距甚远或回路负载较大时，应优先选用二次电流为1A的规格；
器。

AKH-0.66Ⅲ型电流互感器

1.1  产品特点

立式方孔型，可穿越1~3根汇流排，不但具有Ⅰ、Ⅱ型的特点，而且可作供电系统计量电能用，以及可与电流继电器配套作保护用。

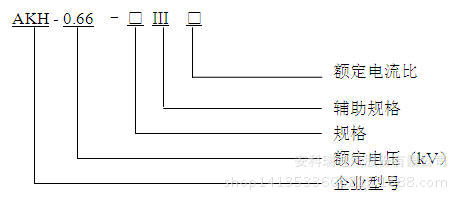

1.2  型号说明

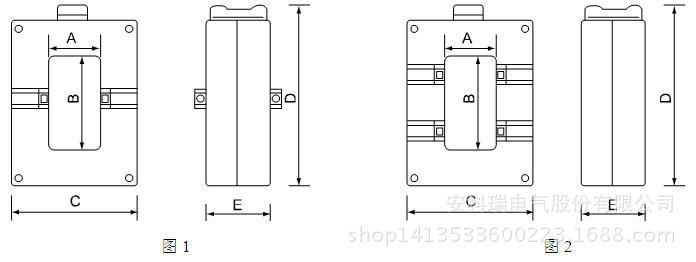

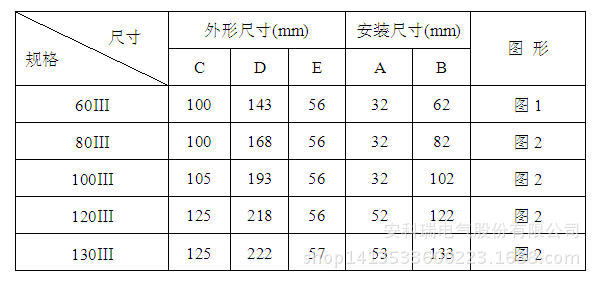

1.3  规格尺寸

1.4  规格参数对照表
