一、产品概述

本产品为智能型数码显示单路湿度控制器，以微处理器为核心，可对温度、湿度信号进行监测、采样、显示，并对现场湿度实施智能控制，以数字形式直观的显示。

控制器内置看门狗电路，具有较强的抗干扰能力；并内置EEPROM芯片，设置参数掉电自动保存。

控制器可以根据现场环境的实际需要灵活对湿度工作点的上限值、下限值，控制方式分别进行设置，可适应现场对环境湿度的监控需要；另外，控制器还具有强制输出功能，可实现强制、自动两种工作状态切换。

本产品广泛应用于各种电气设备，通过对外围设备的控制，有效控制应用设备的环境温度和湿度，实现了电力、机械、农业粮库和仓储等行业对温湿度的自动控制要求。

二、技术指标

◇安装方式：面板嵌入式

◇工作电源：AC220V±10%    50～60Hz

◇功     耗：2W（AC220V）

◇湿度范围：10～95%RH可调

◇温度范围：-9～99℃可调

◇分 辨 率：温度1℃，湿度1%RH

◇精     度：温度±1℃，湿度±3%RH

◇输出功率：5A/路（AC220V）

◇外型尺寸：96*48*112mm

◇开孔尺寸：91*45mm

三、参数设置

参数进入方法：在正常工作时，按  键，控制器进入设置状态（此时设置指示灯亮，运行指示灯灭，控制功能此时不运行，停止输出），下面前2位显示参数代码，后2位显示此参数的值，按键可修改右边的参数；按  键保存并进入下一参数，再按  键退出参数设定！

下面为参数代码及设定范围：

四、控制器工作描述

◇初始画面：控制器上电后，快速显示“0”～“9”，显示完毕后，进入自动控制状态，上面的数码管显示实际温度，下面的数码管显示实际湿度；

◇湿度控制：当现场湿度小于控制下限时，对应继电器输出，相应指示灯亮；

当现场湿度大于控制上限时，对应继电器停止输出，相应指示灯灭；

湿度控制有自动与强制两种方式（详见参数设置），用户可根据需要选择；

◇时间控制：强制状态下有效，设置相应的工作时间与间隔时间，控制器按喷雾→停止→喷雾→停止….循环工作，当退出强制状态，仪表退出时间控制模式；

◇自动/强制：在自动状态下，按  键，强制指示灯亮，控制器进入强制输出状态，继电器按设定的强制时间工作；再按该键，强制指示灯灭，控制器恢复自检测工作状态。

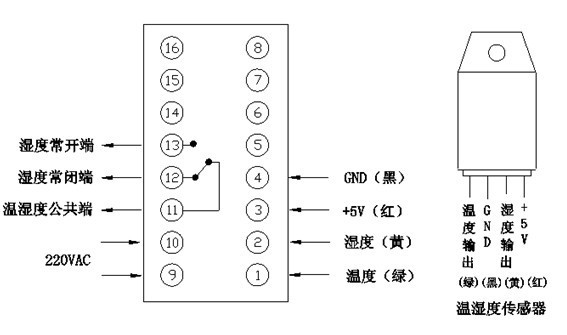

五、接线示意图
