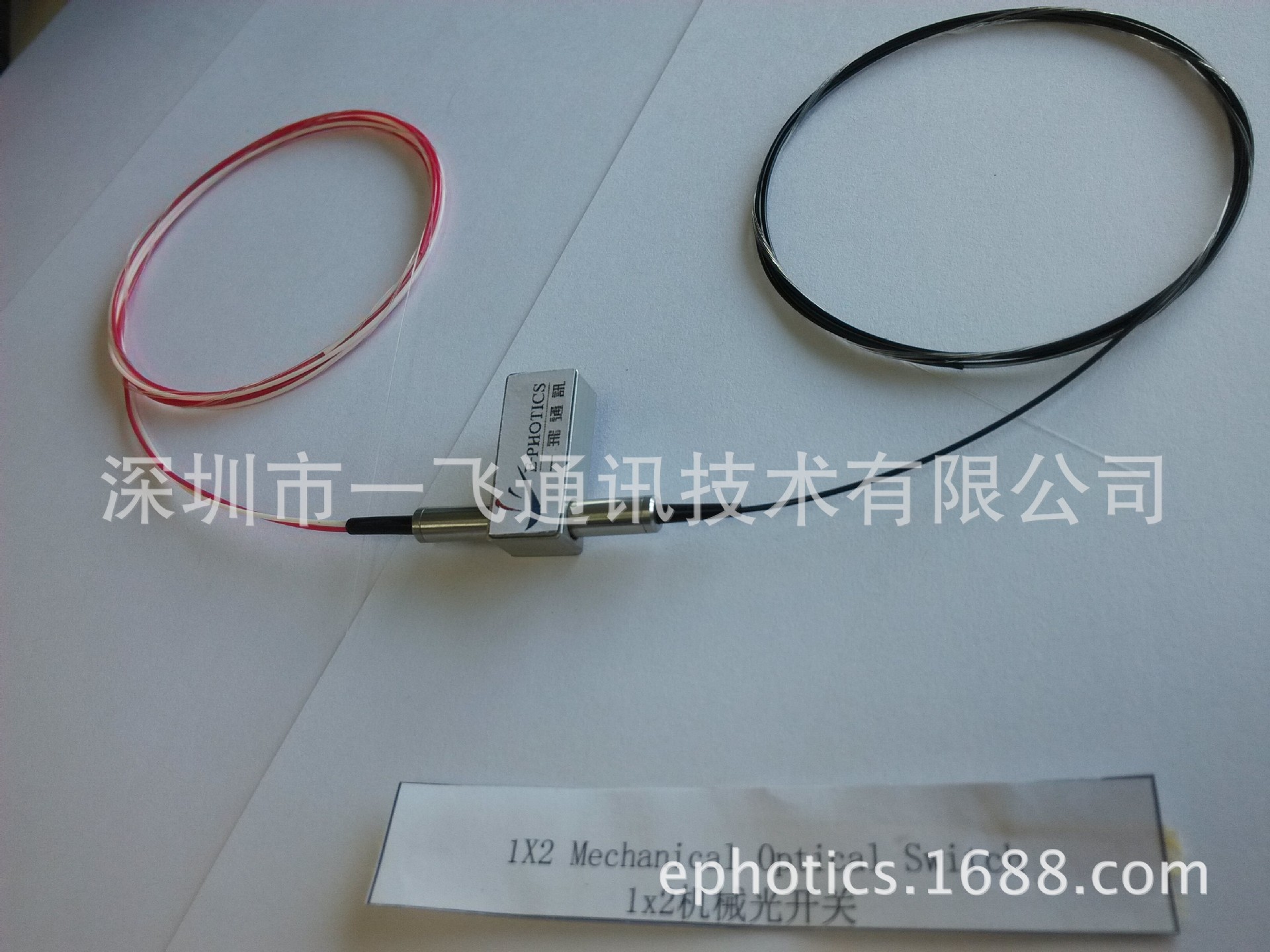

1X2 光开关
产品特点 Features
• 低插入损耗
low insertion loss
• 宽波长范围
Wide Wavelength Range
• 低串扰
Low Crosstalk
• 高稳定性，高可靠性
High Stability, High Reliability
• 环氧树脂胶连接
Epoxy-free on Optical Path
• 闭锁和非闭锁
Latching and Non-latching
应用 Application
• 研发实验室
R&D in Laboratory
• 系统监控
System Monitoring
• 光分插复用器 OADM
• MAN（城域网)
MAN (Metropolitan Area Network)
产品规格 Specifications
参数 (Parameters) | 单位 (Unit) | 值 (Value) |
波长范围 (Wavelength Range) | nm | 1260~1650 |
测试波长 (Test Wavelength) | nm | 1310 / 1550 |
插入损耗 (Insertion Loss) | dB | Type: 0.6 Max: 0.8 |
回波损耗 (Return Loss) | dB | SM≥50 |
| 串扰 (Crosstalk) | dB | SM≥55 |
| PDL | dB | ≤0.05 |
| WDL | dB | ≤0.25 |
| 重复性 (Repeatability) | dB | ≤±0.02 |
工作电压 (Operating Voltage) | V | 3.0/5.0 |
| 耐久力 (Durability) | Cycles | ≥10 Million |
开关时间 (Switching Time) | ms | ≤8 |
| 光功率 (Optical Power) | mW | ≤500 |
工作温度 (Operating Temperature) | ℃ | -20 ~ +70 |
储存温度 (Storage Temperature) | ℃ | -40 ~ +85 |
相对湿度 (Relative Humidity) | % | 5 ~ 95 |
| 重量 (Weight) | g | 14 |
| 大小 (Size) | mm | (L)27.0×(W)12.0×(H)8.2 ±0.2 |
引脚配置 Pin Configurations
光学路线 Optical Route
| state A | state B |
 |  |
尺寸 Dimension
电气规格 Electrical Specification
产品规格 (Specifications) | 电压 (Voltage) | 电流 (Current) | 电阻 (Resistance) |
| 5V latching | 4.5~5.5 V | 36~44 mA | 125 Ω |
| 5V non-latching | 4.5~5.5 V | 26~32 mA | 175 Ω |
| 3V latching | 2.7~3.3 V | 54~66 mA | 50 Ω |
| 3V non-latching | 2.7~3.3 V | 39~47 mA | 70 Ω |
订购信息 Ordering Information
