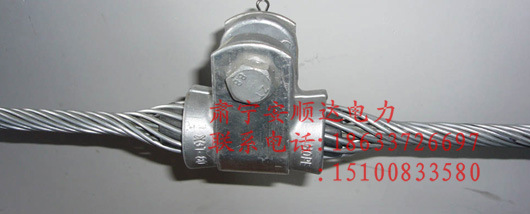

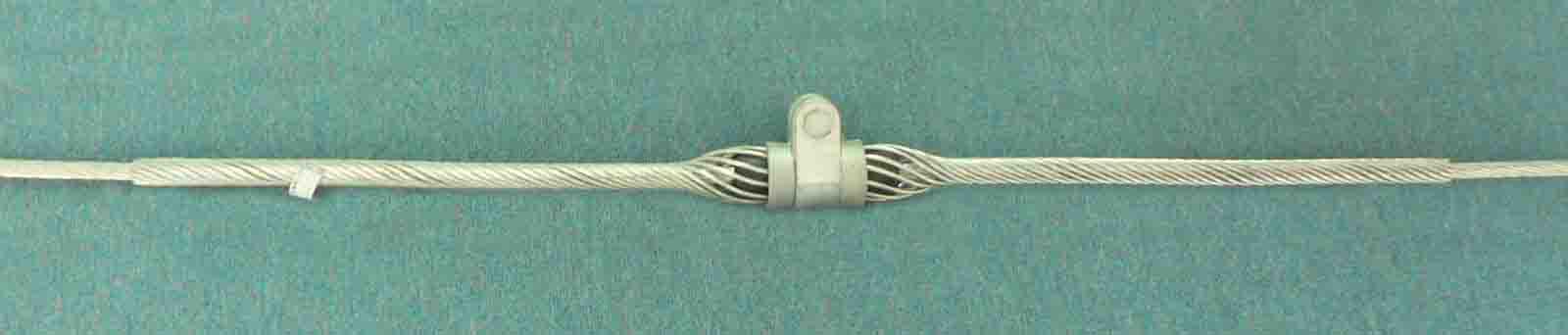

预绞式悬垂线夹由橡胶制成的双曲线腰鼓形减振垫，减振垫外缠绕铝合金预绞丝，在预绞丝外，装高强度铝合金套壳，套壳外再加上铝合金U型卡组成。

预绞式悬垂线夹利用双曲线腰鼓形减振垫包住导线于悬挂处，具有握力大、电晕小、重量轻、磁损小的特点。特别适合于220KV及以上线路，以及重冰区、大跨越线路工程。

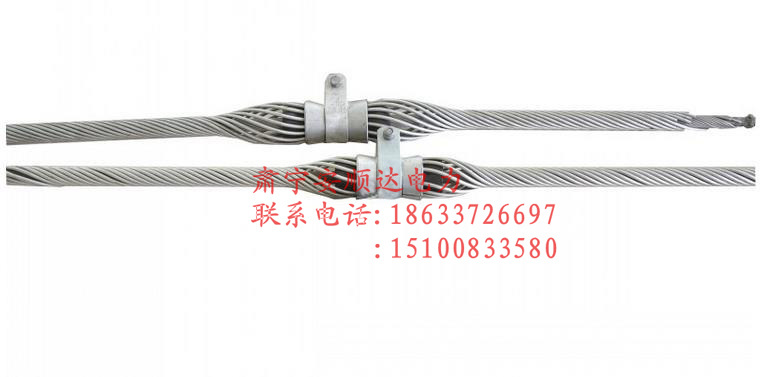

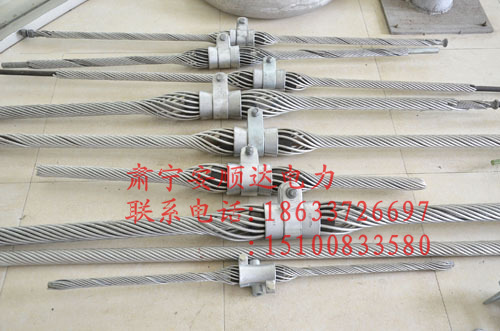

产品系列分为：

预绞式导线悬垂线夹

预绞式地线悬垂线夹

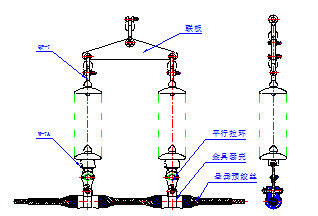

预绞式悬垂线夹产品装配示意图

Product assembly Map

特点：

1） 悬挂点应力分散到整个预绞丝长度上，有效减小了导线所受静态应力和微风振动引起的动态应力，   避免了导线受损伤。

2） 悬挂点应力分散，大大提高了导线抗疲劳特性，延长了导线的使用寿命。

3） 预绞丝可提供可靠的握紧力、承受较高的不平衡荷载，从而避免导线滑移。

4） 特殊的结构，可降低电磁损耗并消除电晕放电，较传统悬垂线夹具有明显的节能特性。

5） 增强了导线挂点的刚度，增大了曲率半径，单支点线夹可达300转向角，双支点线夹可达600转向角。

提示：

1） 选配时需注明导线型号规格。

2） 当转向角在300～600之间，或大跨越工程中，应用双支点悬垂线夹直接与绝缘子串相连。

3） 须经培训的工人方可安装本产品。

备注： 钢芯铝绞线单支点/双支点用预绞式导线悬垂线夹的原材料为铝包钢或铝合金线；表中仅列出部分产品，其他规格请与本厂联系，欢迎垂询。

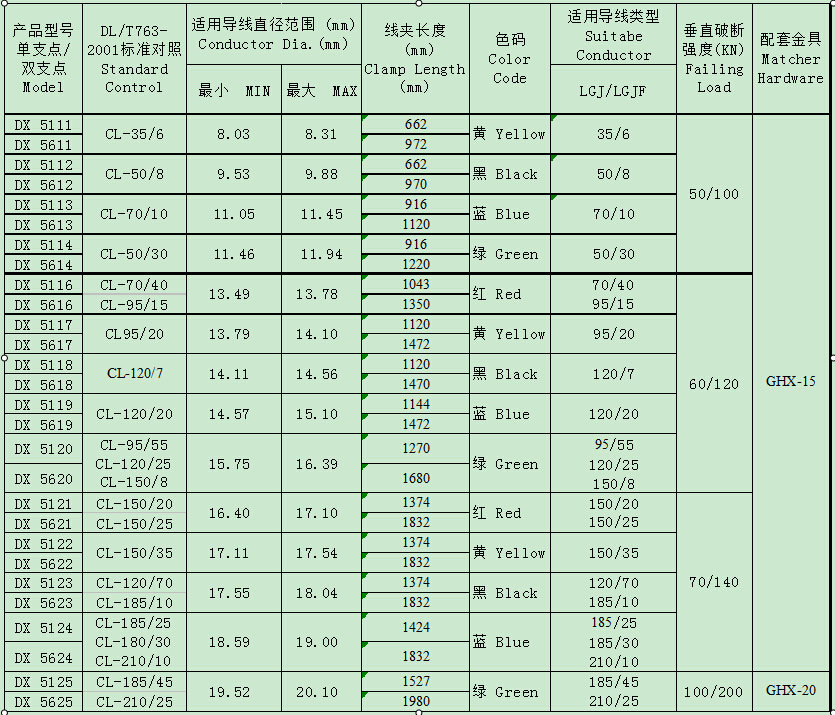

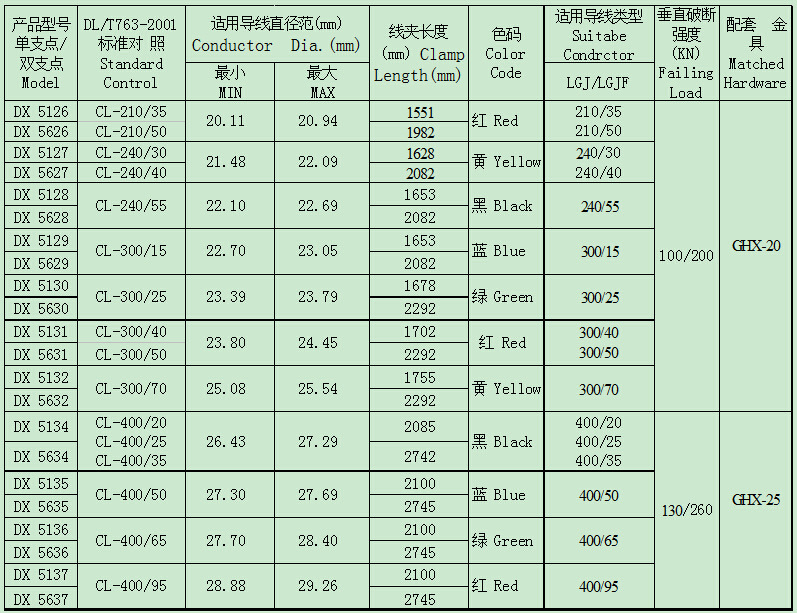

钢芯铝绞线单支点/双支点用预绞式导线悬垂线夹选型表(续表)

Table Selection of Preformed Lead Suspension Set/Double Suspension Set for ACSR

备注：钢芯铝绞线单支点/双支点用预绞式导线悬垂线夹的原材料为铝包钢或铝合金线；表中仅列出部分产品，其他规格请与本厂联系，欢迎垂询。
