Z3040X13摇臂钻床图 片 展 示：

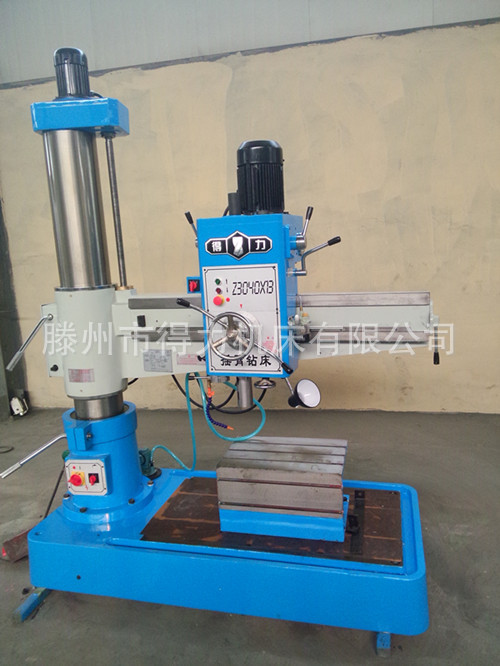

本图片为Z3040X13双立柱摇臂钻床
Z3040X13局部图片

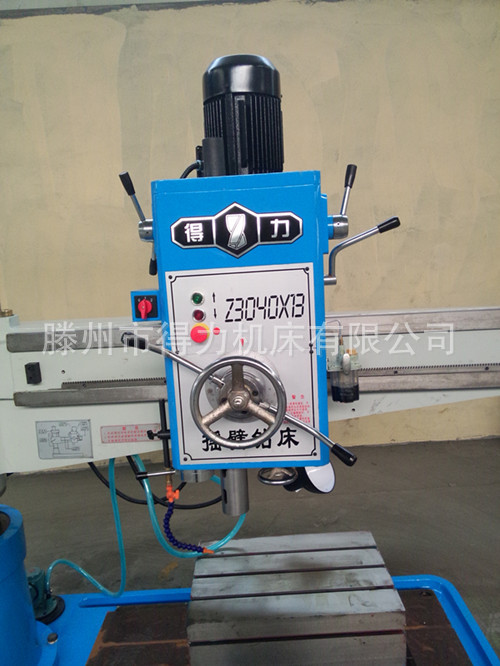

下图为主轴箱正面图像

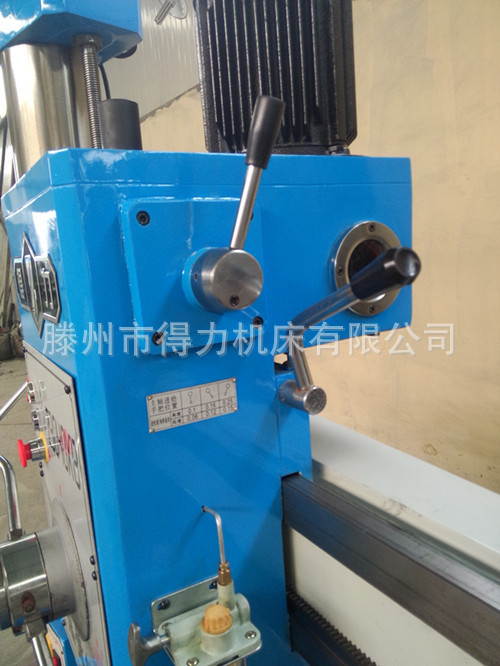

下图为主轴进给量调整手臂柄以及主轴箱锁紧手柄
下图为主轴自动进给涡轮的润滑系统

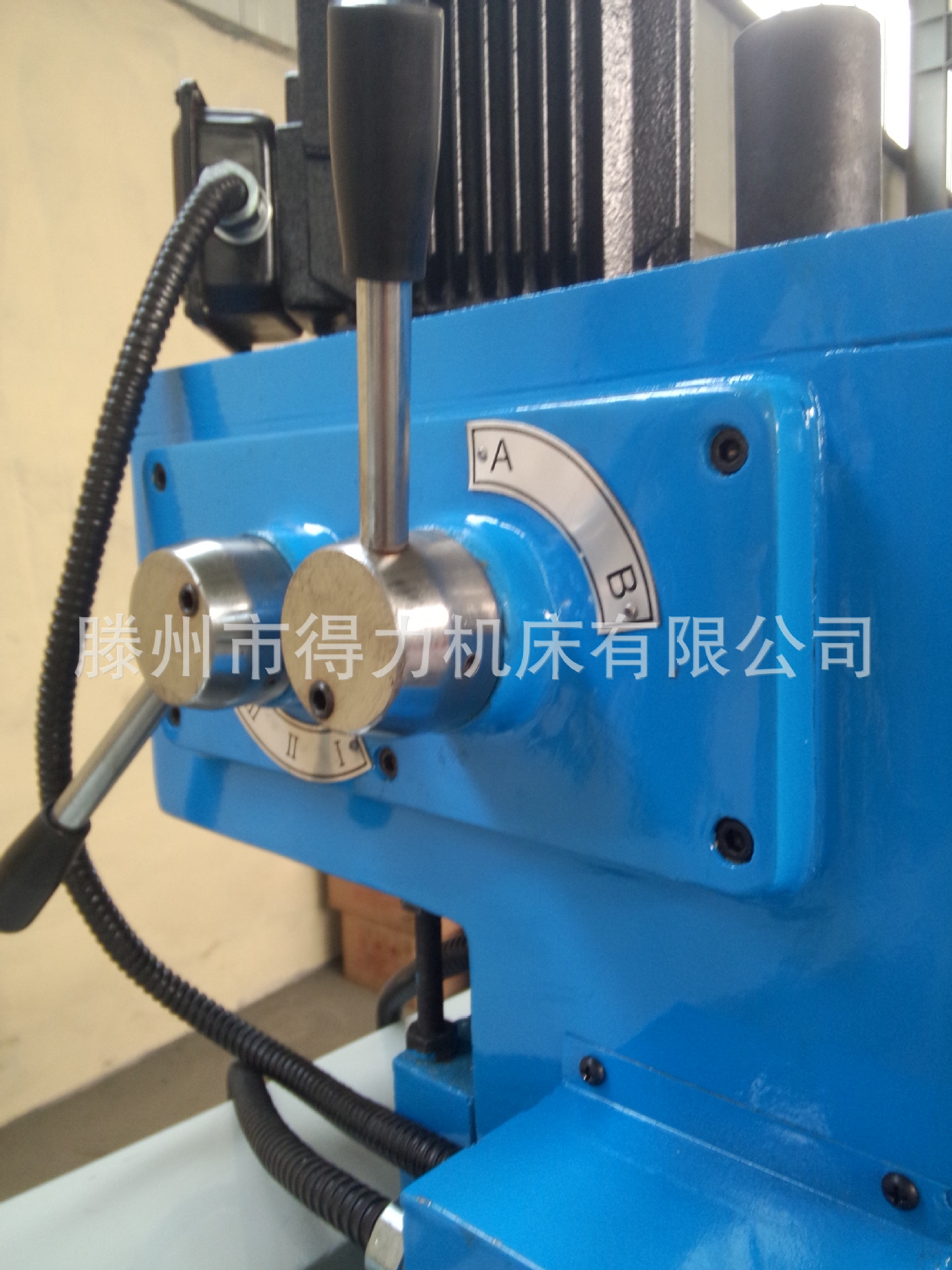

下图为主轴转速调节手柄
此图片为主轴高低速转换开关，本机床采用高低速电机，转速范围广。
下图为机床的冷却装置以及主轴反正转开关
摇臂钻细节分析：下图是摇臂钻横臂锁紧

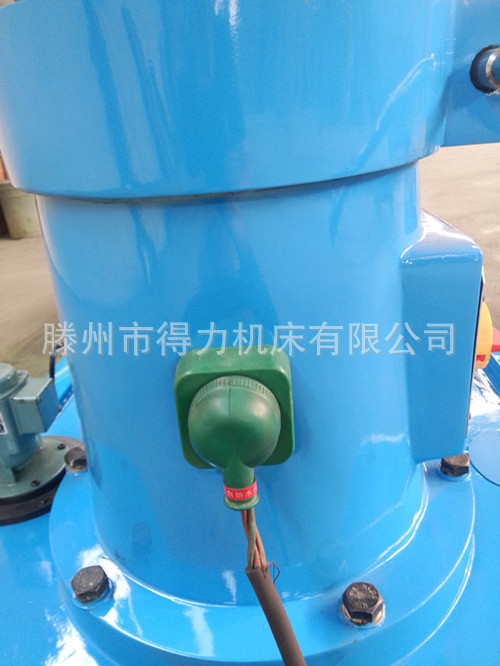

此图为机床电源连接处安全可靠
下图是机床的冷却水泵

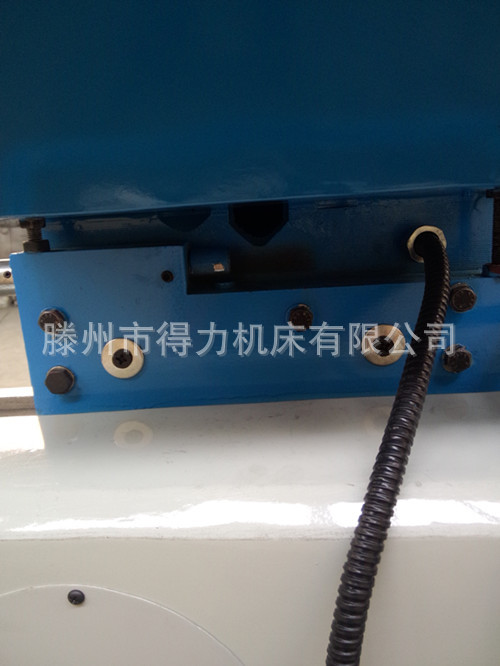

下图为主轴箱间隙调节出操作简单
此图片是蜗轮蜗杆，是容易勋耗部件，我公司采用锡歆铜制造，非常耐磨勋。
Z3040X13摇臂钻床详细信息：
| 钻孔最大直径(mm) | 铸铁40钢材32 |
| 主轴端面至工作台距离(mm) | 260-1150 |
| 主轴中心至立柱母线距离(mm) | 360-1300 |
| 主轴行程(mm) | 200 |
| 主轴锥孔（莫氏） | 4 |
| 主轴转速范围(r.p.m) | 75、 130、240、380、660、1200 |
| 主轴转速级数 | 6 |
| 主轴进给量范围(r.p.m) | 0.10-0.25 |
| 主轴进给量级数 | 3 |
| 摇臂回转角度( °) | 360 |
| 主电机功率(kw) | 2.2 |
| 升降电机功率 (kw) | 1.5 |
| 机床重量(kg) | 1400 |
| 外形尺寸(mm) | 1800×810×2300 |
Z3043X13摇臂钻床特点：
1：本机床自动升降，主轴自动进给，机械锁紧，机械变速。电气机械双层保护。
2：机床进给结构配有保护装置，进给蜗轮配有润滑装置。
3：本型号机床分为单立柱和双立柱，双立柱机型摇臂转动灵活，工作效率高。
Z3040X13摇臂钻床是由底盘，立柱，横臂，主轴箱，升降箱，工作平台等构成。摇臂钻横臂能够绕立柱做360度回转，也能沿立柱作垂直移动行程达到1000mm，主轴箱能够沿横臂导轨面做左右移动，因此摇臂钻床的主要 特点是：适用性强、适用范围广，适用于较大工件的加工.
摇臂钻的缺点是：由于结合面比较多，故机床的刚性及精度稍差。
Z3040X13使用操作规程 ：
1、加工时，严禁戴手套，工件夹装应牢固，钻小件，应用平口钳或工具夹夹住，不许用手夹着钻。
2、在开机钻孔情况下，手不准触摸，不准翻转，卡压或测量。
3、在摇臂钻的横臂回转范围内，不准站人，横臂应卡紧。
4、横臂下，工作台上，不准放杂物，不准有障碍物。
5、使用自动走刀，应调整好限位块，手动进给，不要用力过猛。
6、钻头上有长铁屑时，要停车用铁钩清除，禁止风吹或手拉
摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台组成
摇臂钻主要部件拆卸顺序：
（1）切断电源，拆下所有电动机及有关电气元件。
（2）从摇臂右端卸下主轴箱。
（3）将摇臂支承好或吊稳，卸下升降机构。
（4）吊出摇臂。
（5）吊出外立柱。
（6）从底座上拆下内立柱。
（7）拆下底座（如在原地修理或不需经表面刨削加工时，可以不必拆离基础）。
声明： 本公司所生产的摇臂钻床全部使用的是渗碳齿轮，大大提高了机床的使用寿命。
售 后 服 务：
非常感谢在众多买家中选购我公司产品，谢谢你对我公司产品的信任。为了保护你的合法权益，免除你的后顾之忧，我们将对我公司产品作出以下服务承诺：
1：当产品在交付时出现机型不符合订货要求，或因产品自身质量出现问题在不出一个月时间内，要根据客户的要求对产品进行调换。
2：本公司产品在出售之日起实行一年保修范围。（人为因素除外）
3：保修期过后，本公司对产品实行有偿服务，维修材料及维修费用将根据实际价格向客户收取。
我们的承诺：
我们会尽最大努力回报广大客户对我公司产品的信任，我公司服务的宗旨是：一切为了客户满意。
《买家须知》
1：本公司所有齿轮均采用国有正规企业的磨齿，噪音小经久耐磨，不断齿。
2：电机均为铜芯电机，电器采用国家3C认证产品确保安全可靠。
3：厂家直销为的是资金周转快捷灵便，收货时检验机器合格后及时结清余款。
4：运费根据地区不同而定，送货为一站式送货上门(很偏远货交通不便地区除外)开票+10%(17%税票)
5：所有产品您采购的时候均需要付50%的定金，余款货到即付清。

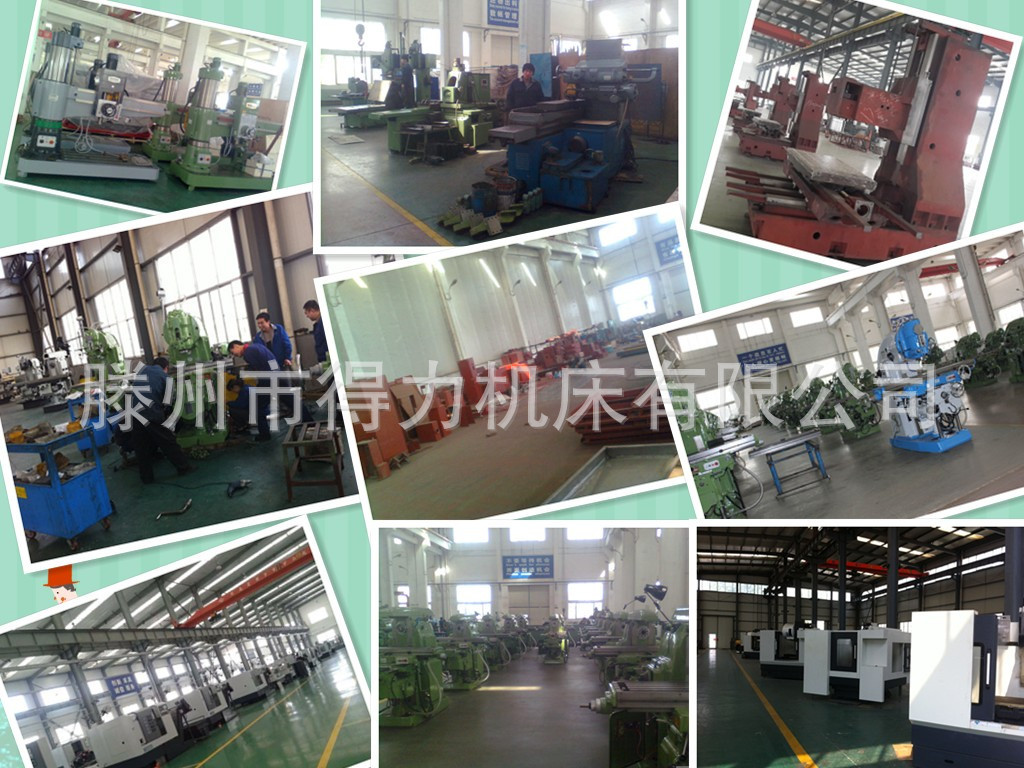

公 司 实 况 展 示：
