项目

描述

（视频功能）

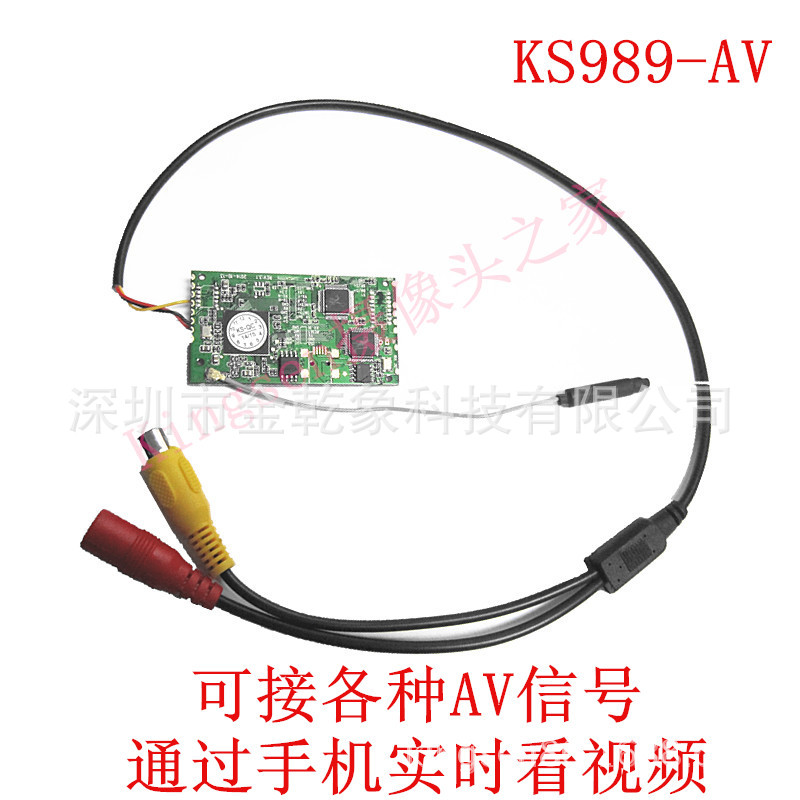

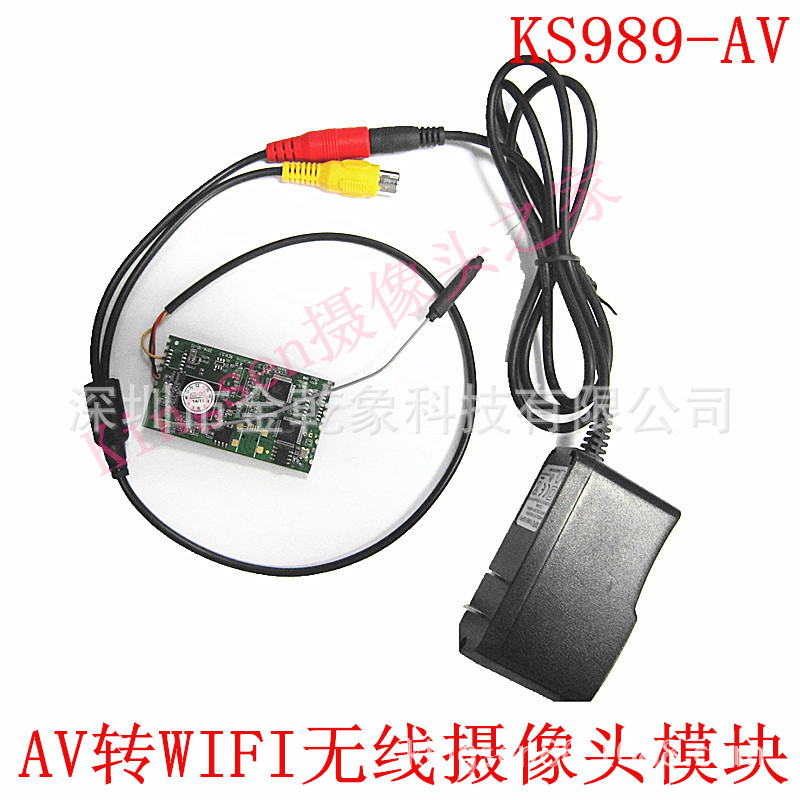

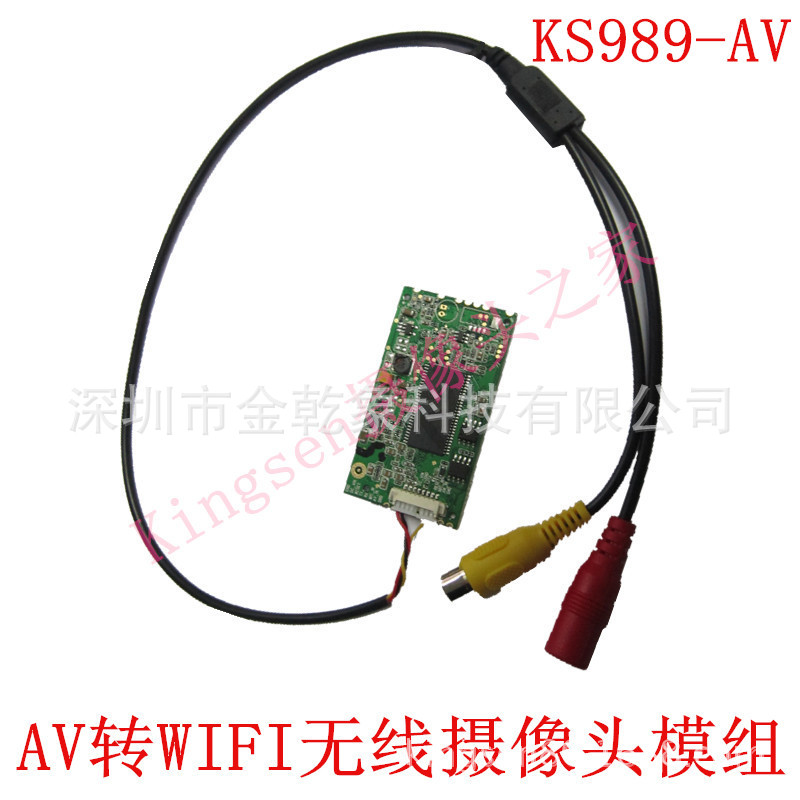

本装置上电大概10秒左右，即可变成AP模式，可以通过智能终端（智能手机、

电脑）找到本装置的WIFI设备名称，无需任何设置，连接上本WIFI后，打开

接收视频软件，即可实时观看由装置传回来的模拟视频画面，由显示终端完成

产品功能

视频显示，录像，拍照等应用功能的处理工作。

（串口功能）

本装置不仅可以传模拟AV视频，同时可以双向串口通信功能，从而实现

在上位机进行相应处理。

供电电压

3.3-5V

功耗

1.5W

工作模式

AP模式

传输速率

54MHZ

天线模式

外置天线

视频格式

MJPEG

分辨率

640*480

摄像头

AV摄像头（CBVS 信号）

串口波特率

9600

外部接口

USB和串口

SSID名

可修改，默认密码为无

发射功率

14DBM左右

灵敏度@PER

<-65dbm

RF功率

-2482

上位机操作系统

安卓 2.2 以上系统

工作温度

-10°C ~ +70°C

单位：mm

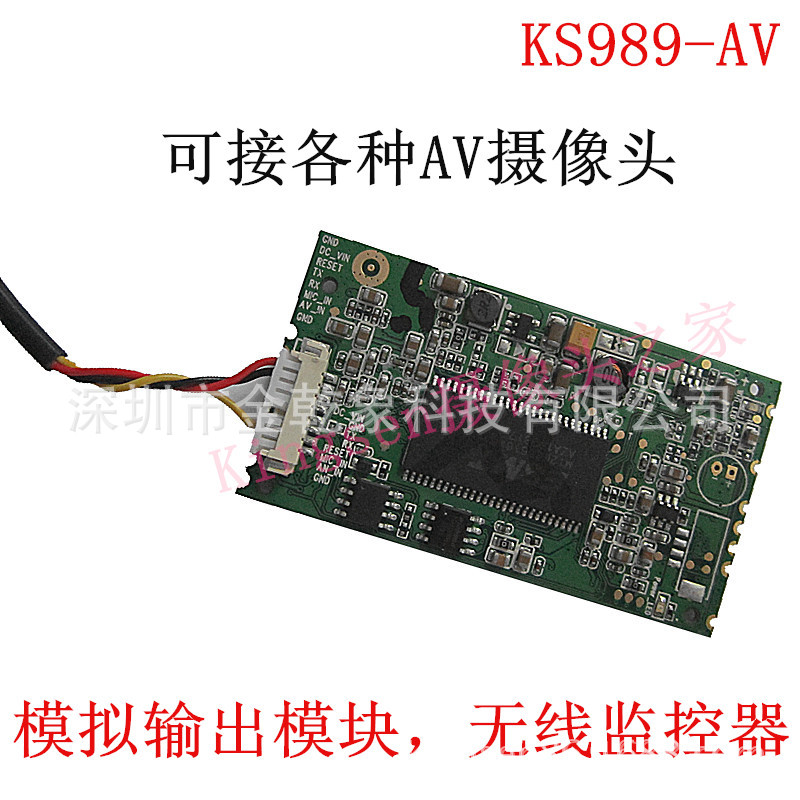

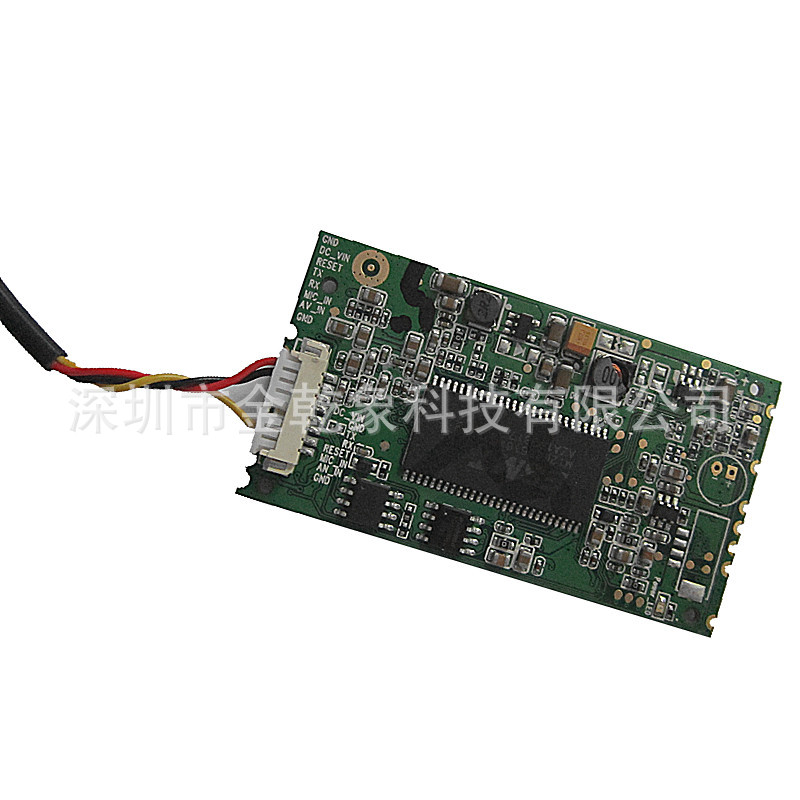

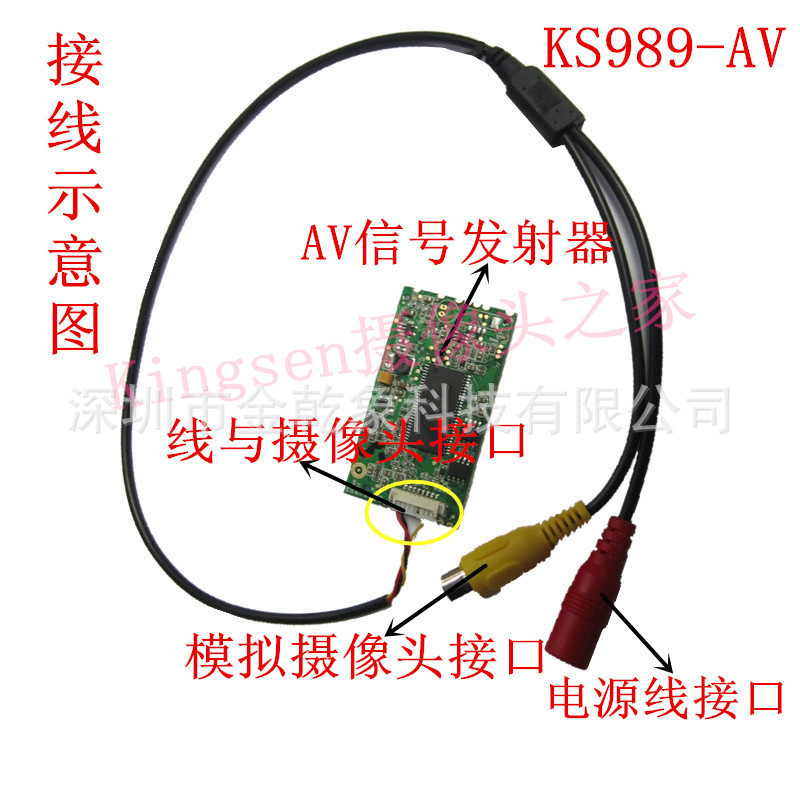

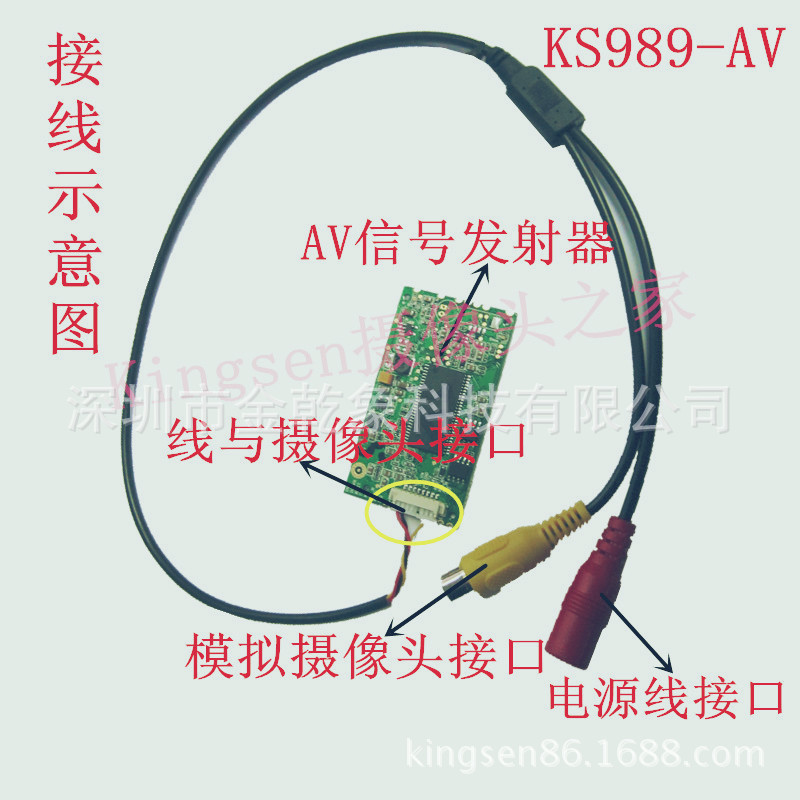

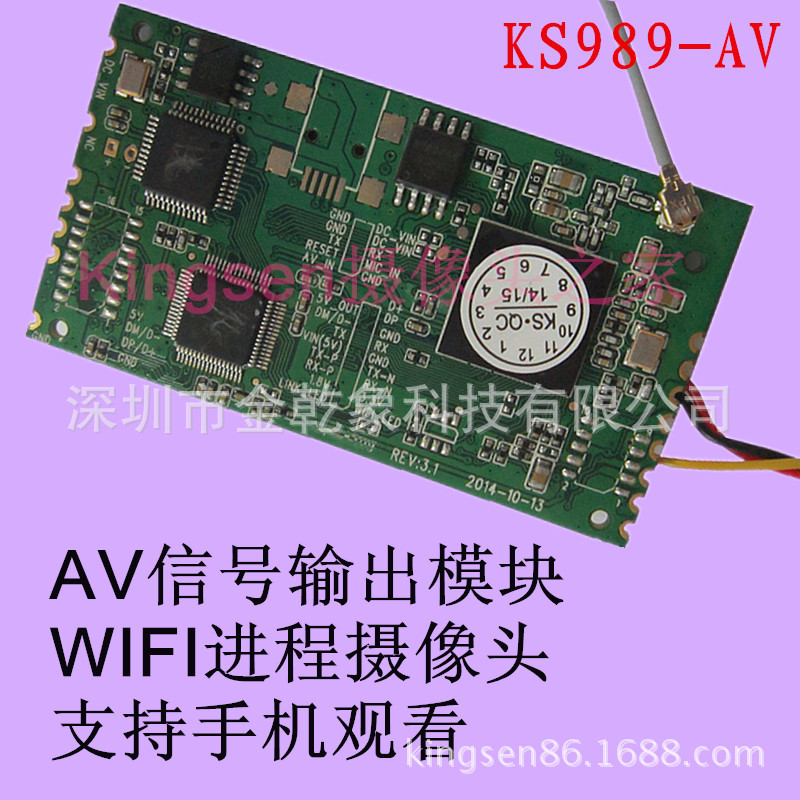

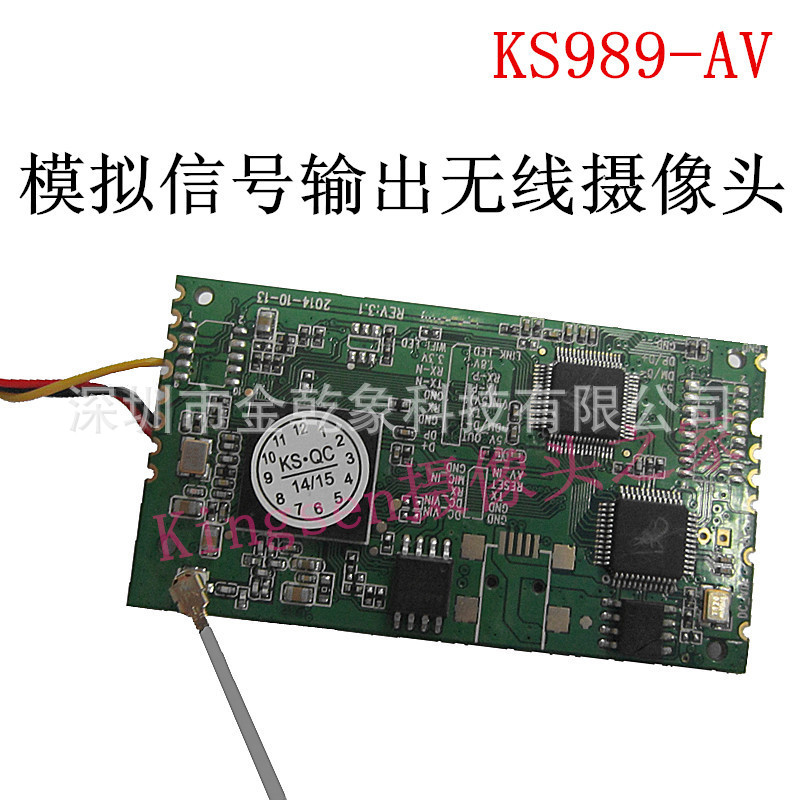

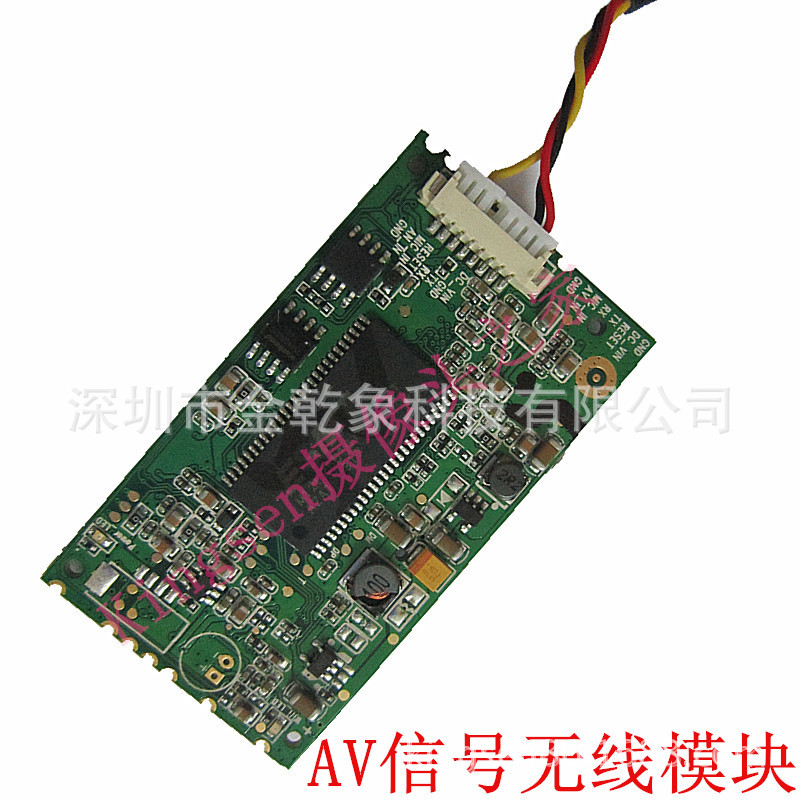

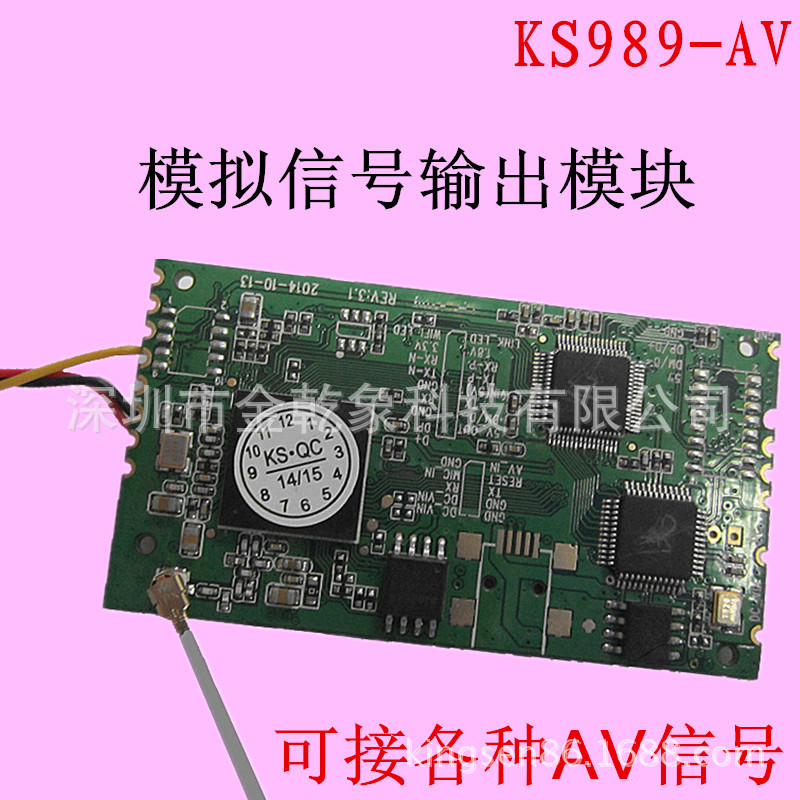

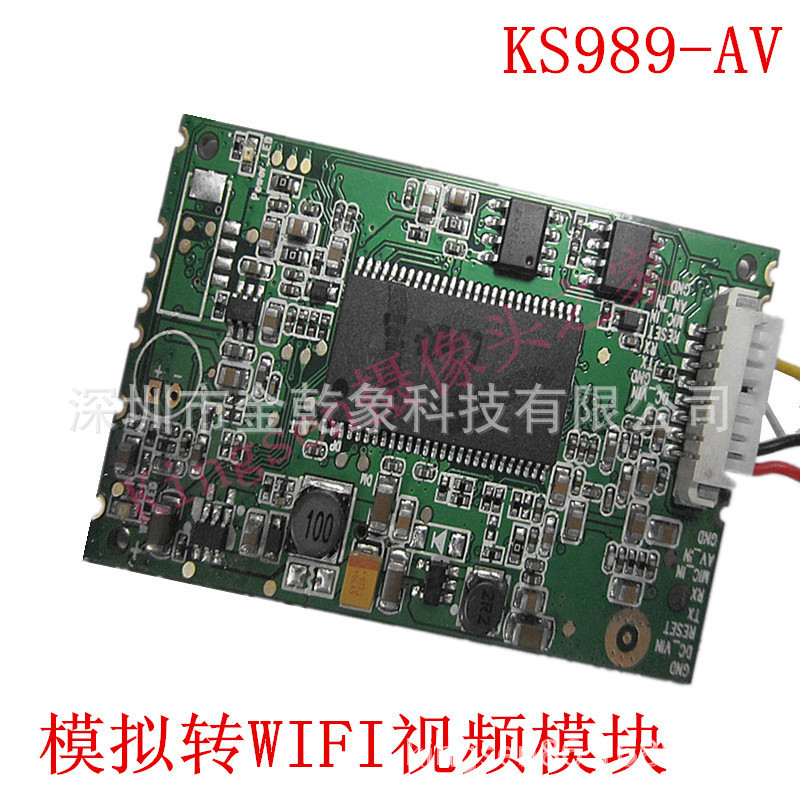

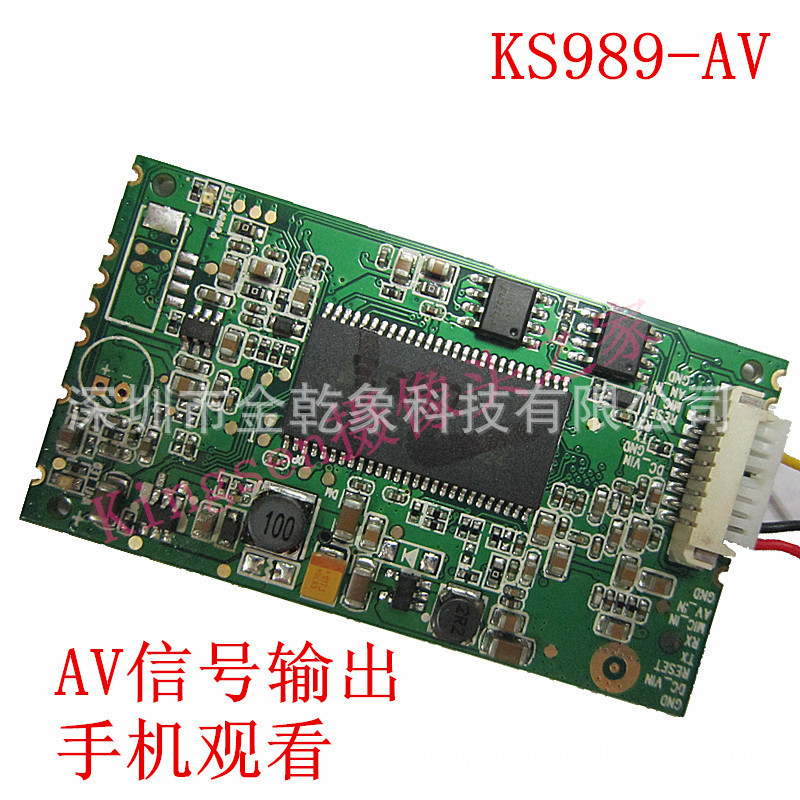

接口1定义，具体参照板子（下到上）

VCC

视频电源

3.3-5V

GND

视频地

TXD

串口

支持多种波特率

RXD

串口

支持多种波特率

RST

WIFI模块复位

低电平有效

MIC

音频输入

AV-信号

视频输入

(CVBS模拟视频）

GND

视频地

备注：1、接口2方式-------

插针
