深圳市集大自动化位于改革开放的前沿城市深圳。纳百川以为海,集众物方成大。集大人以多元集纳,综合创新的集大精神,长期致力于精密传动控制产品的研发和应用。
公司研发团队积累了丰富的直线模组、伺服马达、DD马达、直线电机、光栅尺及机器视觉的应用经验,可为客户提供客制化的系统集成方案。公司主要经营欧美,日本以及台湾的传动及视觉产品。集大以协力中国高端装备制造业为最高使命,让中国的装备制造业与世界技术同步是我们的终极目标。

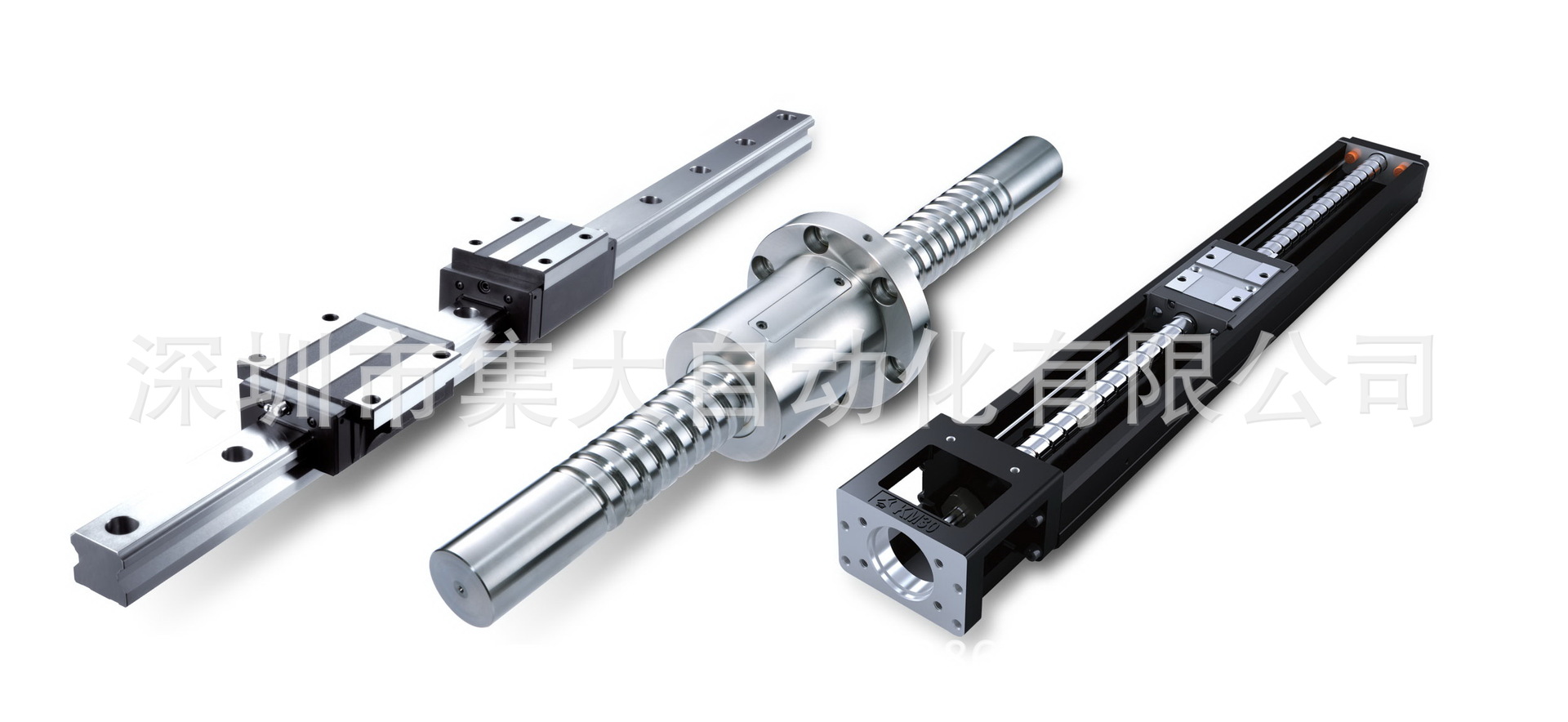

主要产品:PMI 滚珠丝杆导轨、KM模组 、美国Microe光栅尺、 日本Panasonic马达、日本Sodick直线电机、韩国迈克彼恩DD马达。德国HALCON机器视觉系统,汉王视觉系统集成。
官方网站:http://www.pmi-jd.com
![TO3}7]R_$MV{RZ`D37@0M(P](http://i02.c.aliimg.com/img/ibank/2014/001/128/1287821100_1422092229.jpg)

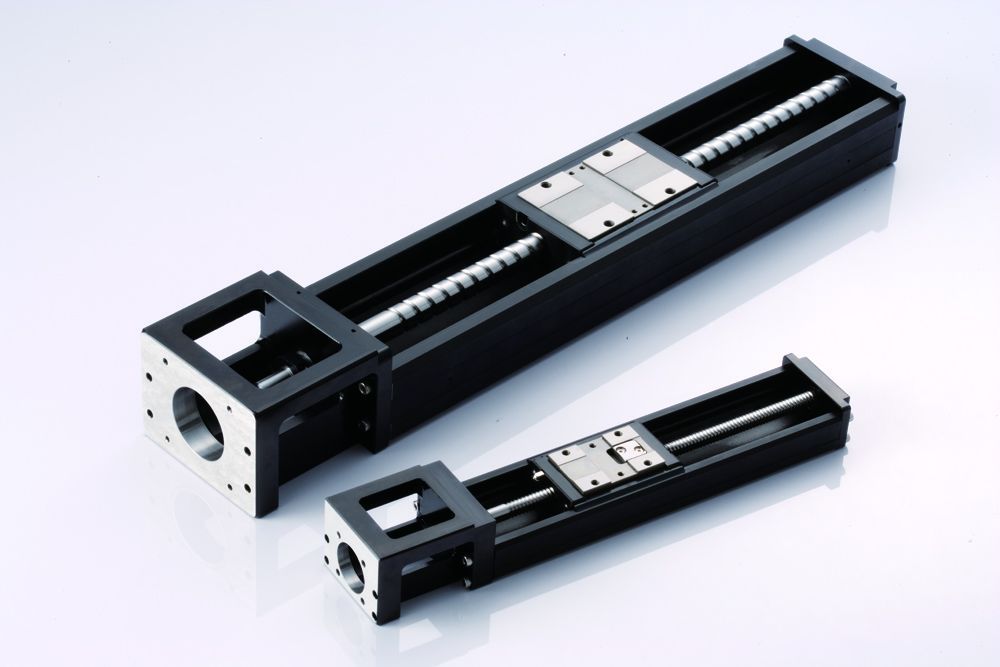

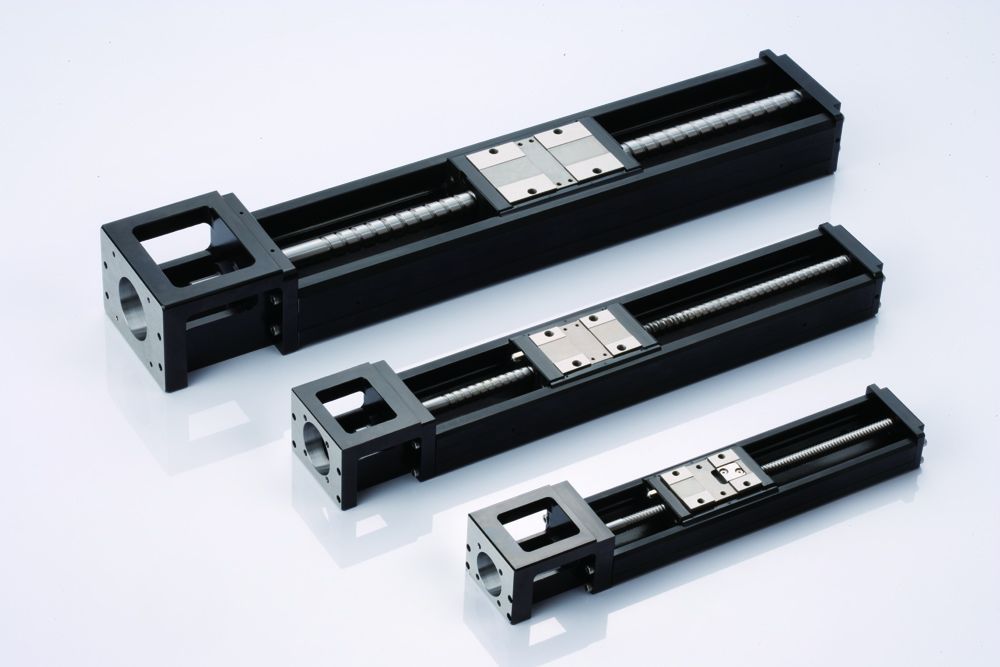

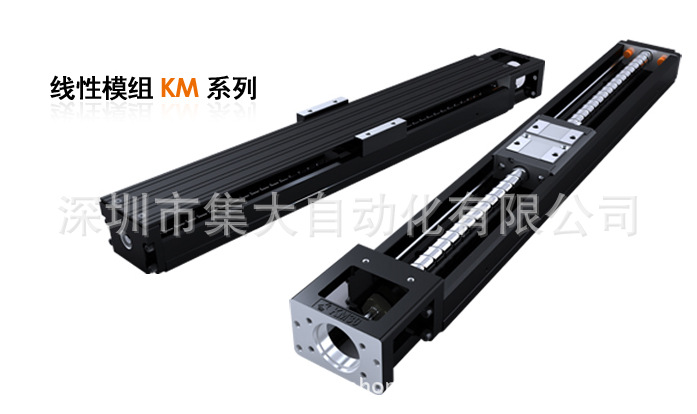

PMI银泰模组KM系列
(KM20、KM26、KM30、KM33、KM45、KM46、KM55、KM65)是由马达驱动的移动平台,由滚珠螺杆和U型线性滑轨导引构成,其滑座同时为滚珠螺杆的驱动螺帽及线性滑轨的导引滑块。

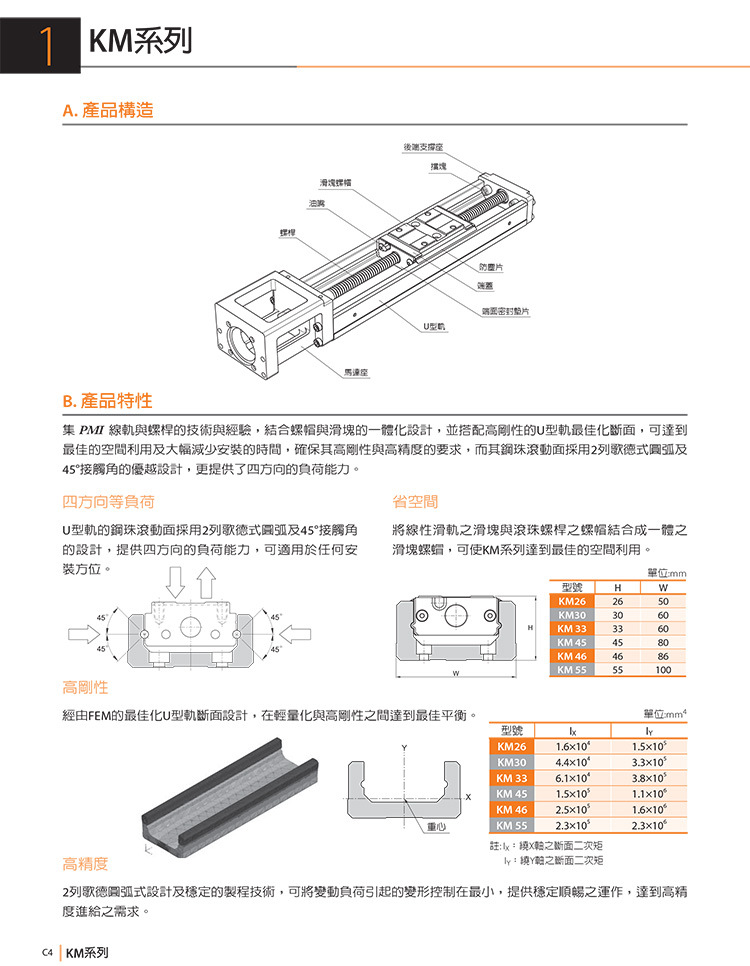

二,KM模组/特点列举如下:
PMI线性模组是集PMI 直线导轨与滚珠丝杆的技术与经验,结合螺帽与滑块的一体化设计,并搭配高刚性的U型轨最佳化断面,可达到最佳的空间利用及大幅减少安装的时间,确保其高刚性与高精度的要求,而其钢珠滚动面采用2列歌德式圆弧及45°接触角的优越设计,更提供了四方向的负荷能力。
(1)四方向等负荷
U型轨的钢珠滚动面采用2列歌德式圆弧及45°接触角的设计,提供四方向的负荷能力,可适用于任何安装方位。
(2)省空间
将直线导轨之滑块与滚珠丝杆之螺帽结合成一体之滑块螺帽,可使KM系列达到最佳的空间利用。
(3)高刚性
经由FEM的优化U型轨断面设计,在轻量化与高刚性之间达到最佳平衡。
(4)高精度
2列歌德圆弧式设计及稳定的制程技术,可将变动负荷引起的变形控制在最小,提供稳定顺畅之运作,达到高精度进给之需求。
(5)用途:检查机台,点胶机,表面粘着设备,机械手臂,粘晶机,覆晶机。亦可依客户设计要求组合XY平台。
PMI线性模组选型

台湾PMI的KM系列精密线性模组与THK的KR系列导轨引动器、HIWIN的KK系列精密模组等精密组件产品皆可互换。银泰KM精密线性模组是现代工厂最经济的工业自动化组件......
深圳集大自动化有限公司常备模组型号如下:

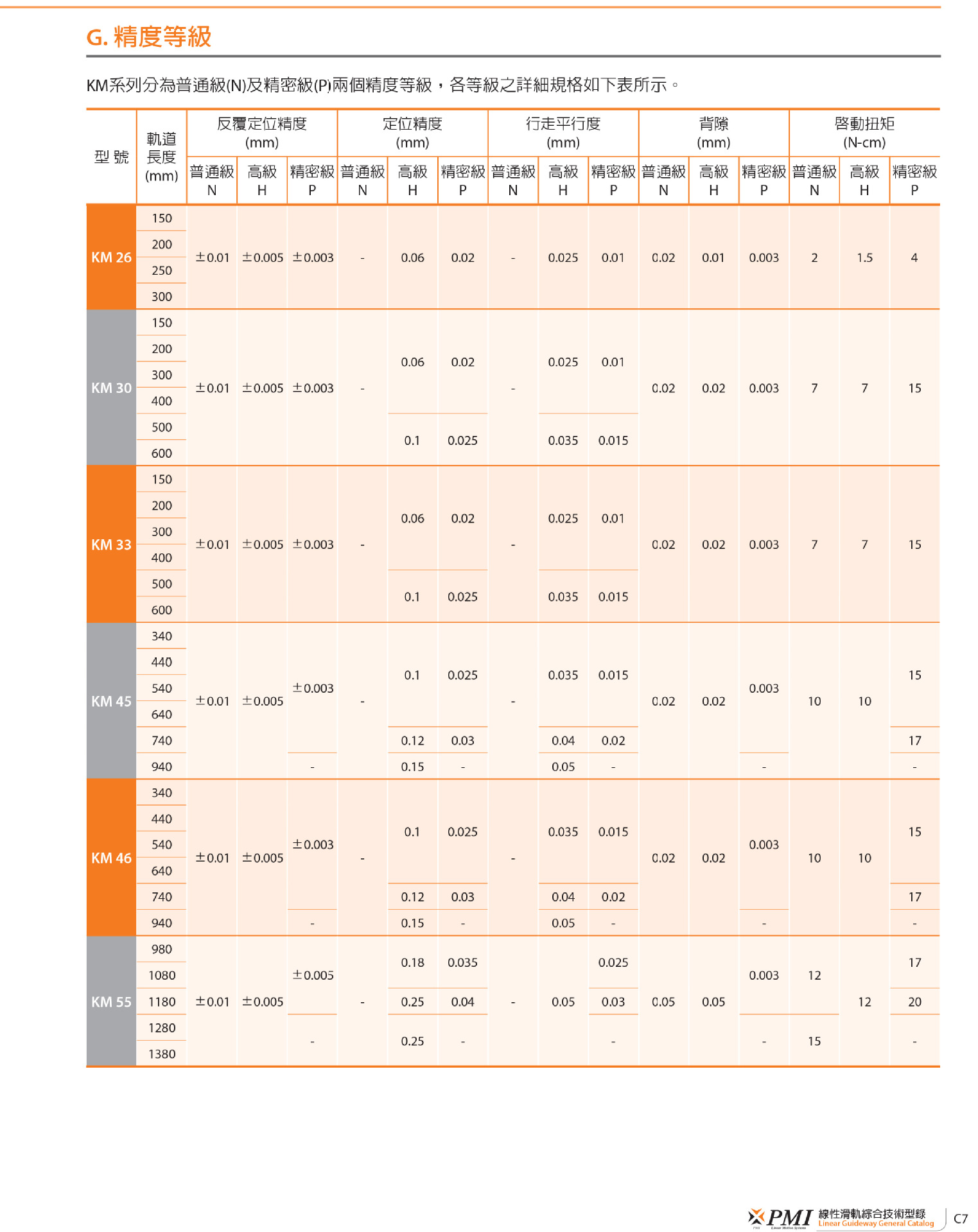

普通级(N精度±0.01㎜):
KM2602A+150N、KM2602A+200N、KM2602A+250N、KM2602A+300N
KM2606A+150N、KM2606A+200N、KM2606A+250N、KM2606A+300N
KM3305A+150N、KM3305A+200N、KM3305A+300N、KM3305A+400N、KM3305A+500N
KM3305A+600N、KM3310A+150N、KM3310A+200N、KM3310A+300N、KM3310A+400N
KM3310A+500N、KM3310A+600N
KM4610A+340N、KM4610A+440N、KM4610A+540N、KM4610A+640N、KM4610A+740N
KM4610A+940N、KM4620A+340N、KM4620A+440N、KM4620A+540N、KM4620A+640N
KM4620A+740N、KM4620A+940N
KM5520A+980N、KM5520A+1080N、KM5520A+1180N、KM5520A+1280N
KM5520A+1380N、
KM6525A+980N、KM6525A+1180N、KM6525A+1380N、KM6525A+1680N
精密级(P精度±0.003mm):
KM2602A+150P、KM2602A+200P、KM2602A+250P、KM2602A+300P
KM2606A+150P、KM2606A+200P、KM2606A+250P、KM2606A+300P
KM3305A+150P、KM3305A+200P、KM3305A+300P、KM3305A+400P、KM3305A+500P
KM3305A+600P、KM3310A+150P、KM3310A+200P、KM3310A+300P、KM3310A+400P
KM3310A+500P、KM3310A+600P
KM4610A+340P、KM4610A+440P、KM4610A+540P、KM4610A+640P、KM4610A+740P
KM4610A+940P、KM4620A+340P、KM4620A+440P、KM4620A+540P、KM4620A+640P
KM4620A+740P、KM4620A+940P
KM5520A+980P、KM5520A+1080P、KM5520A+1180P、KM5520A+1280P
KM5520A+1380P
KM6525A+980P、KM6525A+1180P、KM6525A+1380P、KM6525A+1680P




为响应市场需要PMI推出全新KM2001系列。KM2001使用01导程研磨丝杆,是业界精度最高、体积最小的线性模组。特别适合Z轴的垂直方向运动,具有良好的重复定位精度。我公司备有大量KM2001系列模组现货发售。

联系人:袁昭 15813872626/0755-23732272 传真:0755-23731433
联系QQ:2019433540
联系地址:深圳市龙华新区龙观路荣群大楼14层
联系邮箱:jd@pmi-jd.com yuan4639125@163.com
官方网站:www.pmi-jd.com www.kkmuzu.com
