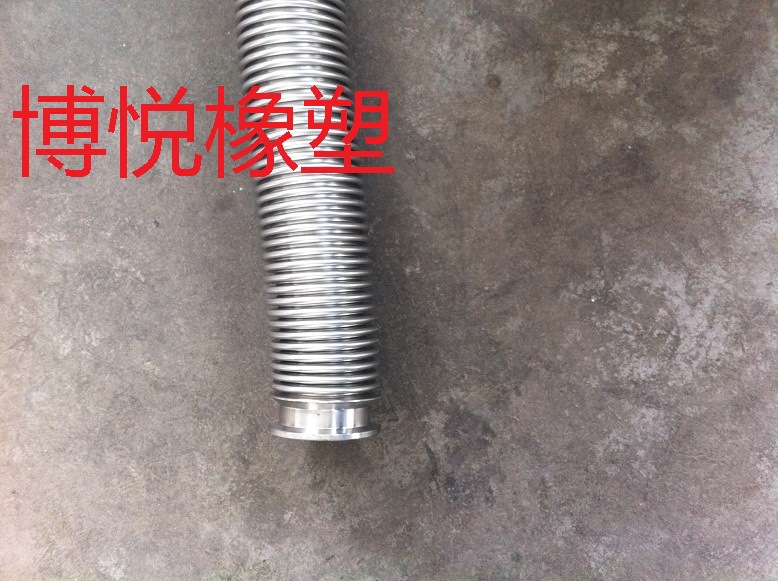

浅环形波波纹管
一、产品用途、特点

刚度较大，仅适用于静态应用工况，用密封垫密封，一般用于风机盘管和新风机组等设备的配管连接。

二、适用工况
公称通径：DN15 - DN50mm 产品长度：200mm - 6000mm 公称压力：0.6MPa、1.0MPa、1.6MPa 工作温度：-50℃－450℃ 介质：液体、气体等。接头：ISO标准锥管螺纹、NPT、JIS标准锥管螺纹可选用外螺纹或内螺纹连接形式

三、结构及材料

1.波纹管：不锈钢304、316L、321等 2.密封垫:石棉橡胶、聚四氟乙烯 3.接头：铜镀铬、码钢镀锌、不锈钢

四、产品代号示例

适用流体	广泛	型号	1	规格	客户需要
厂家(产地)	衡水景县	用途	广泛

金属软管

规格	型号	工作压力Mpa	实验压力Mpa	爆破压力Mpa	最小弯曲半径(mm)		d	螺纹尺寸		L	备注
规格	型号	工作压力Mpa	实验压力Mpa	爆破压力Mpa	静态	动态	d	M	S	L	备注
6	RL6	2.5	3.7	10	40	80	4	14×1.5	17	本公司规格为500mm,也可根据用户的要求加工.	一般ф40以上的软管用法兰连接,可以专门加工. ф40以下可同时配套过渡接头.
8	RL8	2.5	3.7	10	50	110	6	16×1.5	19
10	RL10	2.5	3.7	10	65	145	7	18×1.5	24
12	RL12	1.6	2.4	6.4	70	160	9	20×1.5	24
14	RL14	1.6	2.4	6.4	75	175	11	22×1.5	27
15	RL15	1.6	2.4	6.4	80	180	12	24×1.5	30
16	RL16	1.6	2.4	6.4	85	210	13	27×1.5	32
18	RL18	1.6	2.4	6.4	110	220	15	30×1.5	36
20	RL20	1.6	2.4	6.4	120	270	16	33×2	38
22	RL22	1.6	2.4	4	135	320	18	36×2	40
25	RL25	1.6	2.4	4	160	360	21	39×2	45
30	RL30	1.6	2.4	4	170	390	25	42×2	50
32	RL32	1.6	2.4	4	175	400	28	48×2	55
38	RL38	1.6	2.4	4	200	480	34	56×2	64
40	RL40	1.6	2.4	4	225	510	37	58×2	68
42	RL42	1.6	2.4	4	250	550	37	60×2	68
48	RL48	1.6	2.4	4	270	600	43	68×2	76

RF型金属软管

规格	型号	工作压力Mpa	实验压力Mpa	爆破压力Mpa	最小弯曲半径(mm)		d	螺纹尺寸				L	备注
规格	型号	工作压力Mpa	实验压力Mpa	爆破压力Mpa	静态	动态	d	Q	P	T	U	L	备注
10	RF10	2.5	3.7	10	65	145	7	90	60	4	14	本公司规格为500mm,也可根据用户的要求加工.	一般ф40以上的软管用法兰连接,可以专门加工. ф40以下可同时配套过渡接头.法兰符合GB9119-88标准.
12	RF12	1.6	2.4	6.4	70	160	9	95	65	4	14
14	RF14	1.6	2.4	6.4	75	175	11	95	65	4	14
15	RF15	1.6	2.4	6.4	80	180	12	95	65	4	14
16	RF16	1.6	2.4	6.4	85	210	13	105	75	4	14
18	RF18	1.6	2.4	6.4	110	220	15	105	75	4	14
20	RF20	1.6	2.4	6.4	120	270	16	105	75	4	14
22	RF22	1.6	2.4	4	135	320	18	105	75	4	14
25	RF25	1.6	2.4	4	160	360	21	115	85	4	14
30	RF30	1.6	2.4	4	170	390	25	115	85	4	18
32	RF32	1.6	2.4	4	175	400	28	140	100	4	18
38	RF38	1.6	2.4	4	200	480	34	150	110	4	18
40	RF40	1.6	2.4	4	225	510	37	150	110	4	18
42	RF42	1.6	2.4	4	250	550	37	150	110	4	18
48	RF48	1.6	2.4	4	270	600	43	165	125	4	18
50	RF50	1.2	1.8	3.5	280	640	45	165	125	8	18
65	RF565	1.2	1.8	3.5	360	700	65	185	145	8	18
75	RF75	1.2	1.8	3.5	520	860	70	200	160	8	18
100	RF100	1.2	1.8	3.5	610	1350	94	220	180	8	18

金属软管是工程技术中重要的连接构件，由波纹柔性管、网套和接头结合而成。在各种输气、输液管路系统以及长度、温度、位置和角度补偿系统中作为补偿元件、密封元件、连接元件以及减震元件，应用于航空航天、石油化工、矿山电子、机械造船、医疗卫生、轻纺电子

波纹管系列制品之一。

金属软管是工程技术中重要的连接构件，由波纹柔性管、网套和接头结合而成。在各种输气、输液管路系统以及长度、温度、位置和角度补偿系统中作为补偿元件、密封元件、连接元件以及减震元件，应用于航空航天、石油化工、矿山电子、机械造船、医疗卫生、轻纺电子、能源建筑等各领域。

金属软管采用奥氏体不锈钢材料或按用户要求的材料制造，具有优良的柔软性，耐蚀性，耐高温性（－235℃ ～＋450℃)，耐高压性（最高为32MPa），在管路中可对任何方向进行连接，用以温度补偿和吸收振动、降低噪声、改变介质输送方向、消除管道间或管道与设备间的机械位移等，双法兰金属波纹软管对有位移、振动的各种泵、阀等的柔性接头尤为适用。

金属软管的构造及其性能介绍

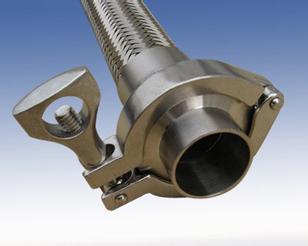

波纹金属管是现代工业管路中一种高品质的柔性连接管。它主要由金属波纹管、金属网体和各类不同形式的接头组成。它的内管是螺旋形波纹或环形波纹的薄壁不锈钢波纹管，波纹管的外层网套的由不锈钢丝或不锈钢钢带按一定参数编织而成。软管两端的接头是根据用户管道或设备的接头形式配制的。软管的波纹管是由不锈钢薄壁无缝管或纵焊缝不锈钢薄壁管经过高精度塑性变形加工成形的。波纹管轮廓的弹性决定了软管的柔软性和抗疲劳性，易吸收各种运动变形和循环载荷，尤其能够满足系统较大位移的补偿。波纹金属软管具有良好的柔软性、抗疲劳性、耐高低温、耐腐蚀性等诸多优特点，它相对其它类型的软管（橡胶软管、塑料软管）的寿命要高得多，随着现代工业的发展，耐高低温、耐高压、耐腐蚀的波纹金属软管越来越被广泛使用。执行标准：GB/T14525-93 通径范围：DN4-800mm 工作压力：PN0.6-32MPa 温度范围：－196℃～600℃ 供货长度：任选

、能源建筑等各领域。

金属软管采用奥氏体不锈钢材料或按用户要求的材料制造，具有优良的柔软性，耐蚀性，耐高温性（－235℃ ～＋450℃)，耐高压性（最高为32MPa），在管路中可对任何方向进行连接，用以温度补偿和吸收振动、降低噪声、改变介质输送方向、消除管道间或管道与设备间的机械位移等，双法兰金属波纹软管对有位移、振动的各种泵、阀等的柔性接头尤为适用。

金属软管的构造及其性能介绍

波纹金属管是现代工业管路中一种高品质的柔性连接管。它主要由金属波纹管、金属网体和各类不同形式的接头组成。它的内管是螺旋形波纹或环形波纹的薄壁不锈钢波纹管，波纹管的外层网套的由不锈钢丝或不锈钢钢带按一定参数编织而成。软管两端的接头是根据用户管道或设备的接头形式配制的。软管的波纹管是由不锈钢薄壁无缝管或纵焊缝不锈钢薄壁管经过高精度塑性变形加工成形的。波纹管轮廓的弹性决定了软管的柔软性和抗疲劳性，易吸收各种运动变形和循环载荷，尤其能够满足系统较大位移的补偿。波纹金属软管具有良好的柔软性、抗疲劳性、耐高低温、耐腐蚀性等诸多优特点，它相对其它类型的软管（橡胶软管、塑料软管）的寿命要高得多，随着现代工业的发展，耐高低温、耐高压、耐腐蚀的波纹金属软管越来越被广泛使用。执行标准：GB/T14525-93 通径范围：DN4-800mm 工作压力：PN0.6-32MPa 温度范围：－196℃～600℃ 供货长度：任选

五、安装注意事项

1、施工现场进行电焊作业时应保护金属软管表面，防止焊渣和引弧烧伤金属软管。 2、严禁金属软管扭曲安装。 3、不应沿金属软管根部弯曲，不应有死弯。 4、所通介质不得对波纹管材料具有腐蚀性，介质中氯离子含量应≤２５ＰＰＭ。 5、不能用含氯的清洁剂活钢丝刷清除金属软管内的污物。

六、产品性能参数表

压力 MPa	通径 mm	产品代号	内径 mm	外径 mm	产品长度 mm
1.6	15	FRl5	12.3	17.1	≥100
	20	FR20	18.2	22.1	≥100
	25	FR25	21.8	26.6	≥150
1.0	32	XFR32	26.8	33.7
	40	XFR40	34,1	41.4
	50	XFRS0	41.2

'
