北京弘毅云帆全体员工欢迎您观看产品说明

产品说明

•
• • 产品说明：
  • 1，本产品可在中国消防产品信息网 www.cccf.com.cn 查询（如型号以及厂家在此网上查不到，产品为假冒伪劣消防产品；且信息为有效状态）；如要电子版资质、说明书、宣传资料，样品请与客服联系；
    2，JTY-HF-C33型线型光束感烟火灾探测器可通过各火灾自动报警厂家输入模块，进入自动报警厂家系统；
    3，本产品输出方式为单波段开关量输出


  • 北京弘毅云帆科技有限公司客服联系方式：
    电话：18910987617
    邮箱：hongyiyunfan@163.com
    Q Q：316618458
    旺旺：北京弘毅云帆

产品介绍

一、说明：

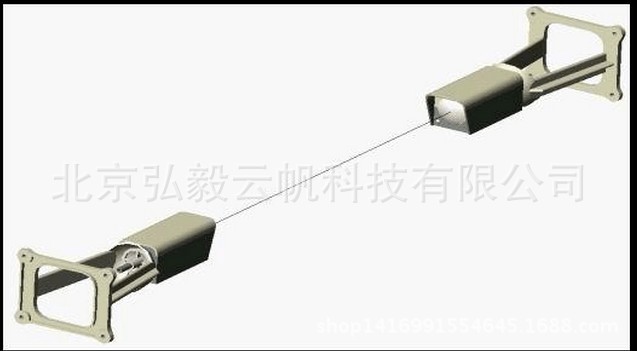

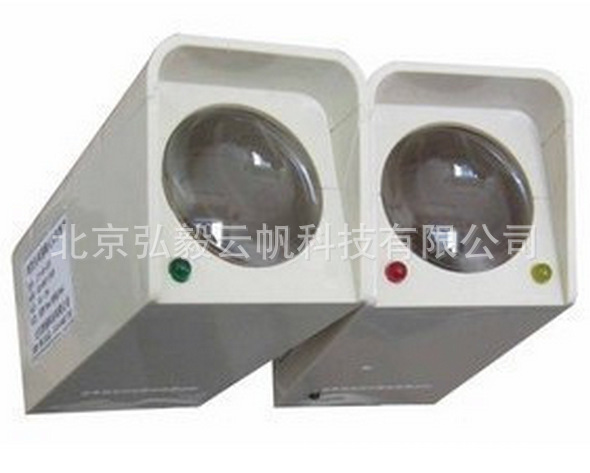

JTY-HF-C33型线型光束感烟火灾探测器(以下简称探测器)由发射器和接收器组成，采用不受烟色影响的红外线减光方式工作。单片计算机，通过在探测器内置CPU的固化运算程序，使探测器具备了较强的分析、判断能力，可自动完成对外界环境变化的补偿及火警/故障的判断，并通过声、光和信号输出等手段给出状态指示。

特别适用于无遮挡空间的高层建筑群，如各类商场、厅堂馆所、古建筑物、大型车间、仓库、隧道、及各种建筑的夹层、闷顶等，凡是在火灾形成前有烟雾出现的场所均可使用本产品。当烟雾进入探测区内时，由于光束被遮挡使收到的红外光的强度降低。当烟雾达到一定浓度使红外光的强度低于设定的阈值时，探测器报火警，启动蜂鸣器、点亮红色指示灯。

二、特点

Ø 内置激光瞄准器，调试准确、简单方便。

Ø 探测器内所有器件、导线均采用直焊方式连接，无任何接插件，防止温/湿度变化带来的影响，保证探测器在高空长期可靠运行；

Ø 密闭外壳，具有防尘防水性；

Ø 可大角度安装，更好的适用于在不平行、弧形、斜型等墙面，拱顶、

斜顶等建筑；

Ø 轴向单一预压紧调试螺母，调试方便且紧固时不会改变已调好角度；

Ø 根据现场调试情况自动修正灵敏度，保证探测器的一致性；

Ø 接收器设有红、黄指示灯及音响指示，工程调试简便可靠；

Ø 具有光照自动监测补偿功能，有较强的抗日光干扰能力；

Ø 具有积尘自动监测补偿功能；

Ø 多种输出接口，与各厂家报警输入模块配套方便；

三、工程设计

首先根据《新编消防设计规范汇编（一）》、《火灾自动报警系统设计规范》GB50116－98中的规定：

第7.3.1条：线型火灾探测器的选择：无遮挡大空间或有特殊要求的场所，宜选择红外光束感烟探测器。（新国标称：线型光束感烟火灾探测器）

第8.2.1条：红外光束感烟探测器的光束轴线至顶棚的垂直距离宜为0.3~1.0m，距地高度不宜超过25m。

第8.2.2条：相邻两组红外光束感烟探测器的水平距离不应大于14m。探测器至侧墙水平距离不应大于7m，且不应小于0.5m。探测器的发射器和接收器之间的距离不宜超过100m。

探测器保护长度的设计：发射器和接收器之间的距离，在考虑到尘埃及温、湿环境变化的影响，一般保护长度不宜超过80m，当建筑超过100m以上时，宜分段安装，应按照发射器在两侧接收器在中部安装，或按照接收器在两侧发射器在中部安装。

探测器保护宽度的设计：每对探测器的左右保护距离应在3～7m内，相邻两探测器之间的距离应在6～14m内。探测器至侧墙水平距离应在3～7m内。

探测器保护高度的设计：距地高度不宜超过30m的建筑，距顶向下0.3m~2.5m安装布设。当建筑高度超过15m时，宜采用分层交错安装，层与层之间距离宜在3～6m之间布设。

探测器安装位置的设计：探测器布设应根据烟雾能方便进入光束区为原则，发射器和接收器之间的光路半径0.2m内应无遮挡物或干扰源。探测器宜布设在窗户或吊灯等0.5m以上的位置，可以防止光线的干扰，灰尘、雨水损坏探测器。探测器在南北布设时接收器宜布设在南侧。遇有斜顶、斜墙等不规则建筑，探测器的调试角度很大，可随建筑棚顶、墙面的走向布设。选择的位置应牢固，防止位移。

四、探测器不宜安装在下列场所：

Ø 天顶高度超过30m 的场所；

Ø 空间高度小于1.5m 的场所；

Ø 存在大量灰尘、干粉或水蒸气的场所；

Ø 平时环境比较洁净，但特殊情况下会有大量扬尘的场所；

Ø 探测器安装墙壁或固定物受周围机械振动干扰较大的场所；

Ø 探测器光路径向半径距离0.2m范围内有固定或移动物体的场所；

产品主要技术参数

售后服务说明

尊敬的用户：

忠心感谢贵公司对本公司产品的厚爱，我们对所有使用我公司产品的用户将会提供如下承诺：

1、 我公司提供的产品保质期为一年，保质期内，在正常情况下，因质量问题造成的设备损坏，我公司免费提供保修服务（人为因素及不可抗拒除外）。

2、 保修期过后，我方向贵公司免费提供终身技术服务（零部件更换除外）。

3、 对使用我公司设备的用户需要的安装调试变更提供技术方面的指导。

4、 对使用我公司设备的用户进行技术培训，使用户能够对设备进行正确操作以及简单维护。

5、 当我们收到您的求助电话后，马上会对您的问题进行故障分析，及时拿出解决方案保障系统安全运行。

6、 对使用我公司产品的用户将进行跟踪服务，以便及时了解产品的使用情况。

保证您的安全是我们神圣的职责，欢迎您的监督，并向我们提供您的宝贵建议，我们将用真诚的服务让您在使用我们的产品时感到放心和安心。

北京弘毅云帆科技有限公司

产品图片解析

•
• 由于摄像原因，可能造成产品的色差，还请谅解！

企业介绍

北京弘毅云帆科技有限公司主营：1，气体泄漏报警系统；可燃气体、有毒气体探测器、控制器；防爆声光报警器；线型光束感烟对射；防爆紫外、红外、复合火焰探测器等民用及工业防爆消防器材、电子设备、仪器仪表；
2，提供各种尺寸、不同纯度的金属、合金靶材、蒸发镀膜材料；陶瓷靶材、光学镀膜材料；镶嵌复合靶材；提供靶托、靶材的背面金属化、靶材与靶托的连接(BONDING)等专业技术服务。

北京弘毅云帆科技有限公司全体员工祝各位商家生意兴隆！

购买须知

• 货源说明

•


  1，购买时先与客服沟通，由于是厂家直销，厂家销售渠道较多，有可能库存不足，如对您造成的不遍，店主深感如歉意；如您直接拍买，本店会尽快安排发货，如不符合要求，造成的退货，亲需要补偿本店损失！亲们购买之前客服为为您讲解以上价格分类的区别。

  2，本店可提供正规发票。如需开具发票请提前与客服联系！

  3，如在亲提前与客服沟通后，产品因自身质量，本店承担来往运费以及为亲更换产品。

  4，本店提供最优，最便宜方案。

• 5，如需要电子版说明书、产品资质、宣传资料请与客服联系

•  货运说明

• 1，本公司部分产品含运费；
• 2，10只以内可用快递（中通、申通、圆通、韵达）；
• 3，10只以上用物流（德邦物流、中铁物流）；
• 4，含主机产品用物流（德邦无聊、中铁物流）；
• 5，顺丰、EMS为到付。
