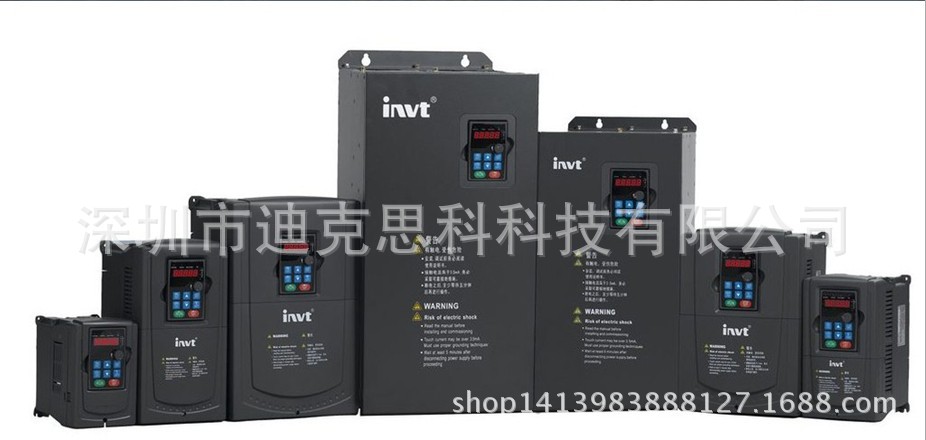

功能描述

规格指标

输入

输入电压范围

3AC380V±15%
1AC220V±15%
3AC220V±15%

输入频率范围

47～63Hz

效率

≥7%

输出

输出电压范围

0～额定电压

输出频率范围

0～400Hz

控制特性

控制方式

无PG矢量控制；
V/f控制；
转矩控制。

运行指令方式

面板控制；
端子控制；
串行通讯。

频率给定方式

数字给定、模拟量给定、脉冲频率给定、串行通讯给定、多段速给定及简易PLC给定、PID给定等，可以实现给定方式的组合和方式切换

过载能力

G型 150%额定电流60s 180%额定电流10s；
P型 120%额定电流60s 150%额定电流10s

启动转矩

0.5Hz/150%（SVC）；1Hz/150%（V/f）

调速范围

1:100（SVC）

速度控制精度

±0.5%最高速度（SVC）

载波频率

1.0～15.0KHz，可根据温度和负载特性自动调整

频率分辨率

数字设定：0.01Hz 模拟设定：最高频率×0.1%

转矩提升

自动转矩提升；手动转矩提升0.1%～10%

加减速方式

直线，四种加减速时间

直流制动

启动时直流制动和停机时直流制动

寸动运行

寸动运行频率：0.0Hz～最大频率输出，寸动加减时间0.1～3600.0s

简易PLC及多段运行

通过内置PLC或控制端子实现最多16段速运行

内置过程PID

可方便实现过程量（如压力、温度、流量等）的闭环控制系统

自动电压调整

当电网电压变化时，能自动保持输出电压恒定

控制功能

共直流母线

多台变频器公用直流母线，能量自动均衡

转矩控制

无PG转矩控制

摆频控制

多种三角波频率控制

计数控制

技术功能

输入输出端子

输入端子

可编程Dl：7路开关量输入，1路高速脉冲输入
可编程Al：2路，Al1：电压-10V～10V；Al2：电压0～10V或电流0～20mA输入

输出端子

可编程开路集电极输出：1路输出（开路集电极输出或高速脉冲输出）；
继电器输出2路；
模拟量输出：2路输出，分别可选0/4～20mA或0～10V；

通讯端子

提供RS485物理接口，支持Modbus-RTU通讯模式

人机界面

LED显示

可显示设定频率、输出频率、输出电压、输出电流等参数

多功能键

QUICK/JOG键，可做多功能键使用

EMC

EMC规范

在变频器及EMI滤波器安装时，都能按照《CHF100A说明书》的内容安装及配线的前提下，我们确保符合以下规范：
·EN61000-6-4
·EN61800-3
[常规情况下，当电机线缆超过50m以上时，需在变频器输出侧安装交流电抗器或正弦波滤波器]

环境限制

温度

-10℃～40℃，超过40℃需降额使用，每升高1℃，降额4%

湿度

≤90%，无结霜

海拔高度

≤1000M，输出额定功率；
＞1000M，输出降额

冲击与振动

不允许变频器掉到地上或遭受突然的撞击、不允许把变频器安装在有可能出现振动的地方

电磁辐射

不允许将变频器安装在有可能出现强电磁辐射源的地方

存放环境

不允许将变频器安装在阳光直射、有油雾、蒸汽和振动的环境中
