本碰撞试验机冲击试验机符合标准：CP-50T冲击、碰撞试验台：符合标准GB2423
JB/T6868-9
一、 台体概述
1. 冲击、碰撞台本机：设计先进，工作可靠，操作方便，集冲击、碰撞二种试验于一体的试验设备。
- 台面采用铝合金加筋结构而成，重量轻、刚性好。
- 采用新型的TF软导轨，有良好的润滑性能。
- 设置预力装置，可调节加冲击加速度值。
- 设置门开关保护系统，安全可靠。
二、控制仪概述
- 控制仪采用Windows平台，显示屏上进行冲击信号归一化,显示波形,脉宽,加速度,显示公差带,移动波形等校准工作,加速度可预置,并可自动调节DAO数据引擎，具有实时控制、系统报表等功能，并采用进口元件，确保了技术性能和提高了可靠性，是目前国、碰撞台采用计算机进行控制、测量、（打印功能）最先进的技术。
- 计算机（工控机）
- 高速A/D采集卡 (采集速度≥200点/ms)
- 打印机：Canon
- 显示屏：品牌显示器
- 传感器（含3米低噪声电缆线）
- 连接电缆线
二、 主要技术指标及特点
最大负载
（kg）： | 50 |
峰值加速度范围（m/s2） | 50-1000 |
脉冲持续范围（ms） | 6-180ms |
碰撞脉冲重复频率（次/分） | 0-80 |
连续工作时间（小时） | 8 |
台面中心横向加速度比 | ≤30% |
台面加速度不均匀 | ≤20% |
台 面 尺 寸 （mm）： | 500×700 |
台 体 尺 寸 （mm）： | （L×W×H）
700×1100×850 |
台 体 净 重 （kg约）： | 1200 |
保 护 装 置： | 零信号保护装置、飞车保护装置、门信号保护装置 |
电源（V）AC50Hz | 220±10% |
消耗功率（kVA）： | 3.5
|
冲击脉冲波形（半正弦波）和相应速度变化量的容差符合（GB2423）和（GJB150.18-86）
冲击脉冲加速度值与持续时间的组合
（1） 碰撞试验：（满载时）—加速度与脉宽组合可调（加速度可预置）
（2） 冲击试验：（满载时）—加速度与脉宽组合可调（加速度可预置）
预置和记录冲击（碰撞）次数：1-9999次
连续工作次数：
冲击、碰撞一机两用，转换方便、经济。

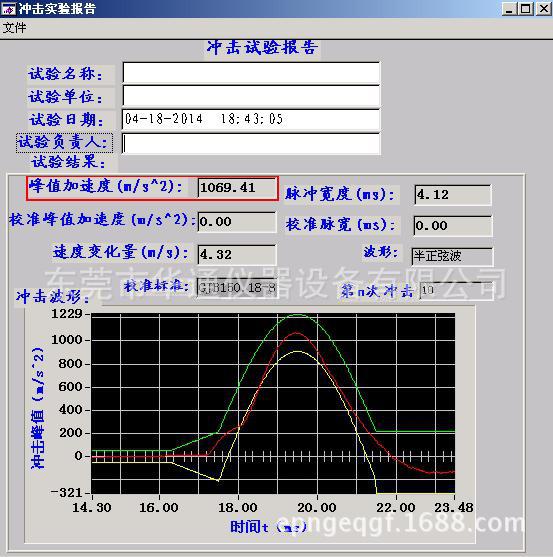

四、 控制器界面图形
五、冲击碰撞试验机实物图
'
