1.1  平板电脑：本产品采用了7" TFT液晶屏，显示分辨率达800×480；四线电阻式触摸屏。本产品美观坚固，抗震性好，电磁屏蔽性好，是电信、电力、多媒体、国防、工业自动化设备、制造业等领域的最佳选择。用作人机界面，做客户端，PLC和POS等通讯、控制终端等。先进的结构设计，系统安装灵活方便。安装方式兼容面板型、壁挂式、内嵌式、VESA标准支撑臂等。

1.2  扩展功能：本机并带有Audio, USB, LAN, VGA out, SIM slot, HDMI out, DC, XLR, COM 和 Antenna接口。用户可通过这几种通讯方式实现多视频输出、主板加密、支持网络引导启动（PXE）、网络唤醒（WOL）、各种功能扩展。

1.3  适用操作系统可选：Windows 7 、Windows 8、 Windows Embedded 7或 Linux。用户可以按照个人的习惯安装相应的操作系统。

性能稳定——按工业级要求设计，性能稳定可靠。

美观坚固——外壳采用冷轧板制作而成，整机美观坚固、电磁屏蔽性好。

体 积 小——体积仅为200mm × 117mm × 46mm。 易于安装

配 置 高——可根据客户的要求来定制不同主频的CPU。实现了较好的体积/性能比。

功 耗 低——节能、易散热，适用于车载使用环境及各种用途安装。

专 用 性——专业为工业环境特殊设计。运用良好的机械结构及电路设计实现了：避震、耐温、抗干扰、电源隔离；克服了工业使用环境的苛刻要                      求：高低温、电磁干扰等。

电    源——该设备具有宽电压输入电源控制系统。

3. 产品功能详述

4. 产品规格

 二、主机示意图

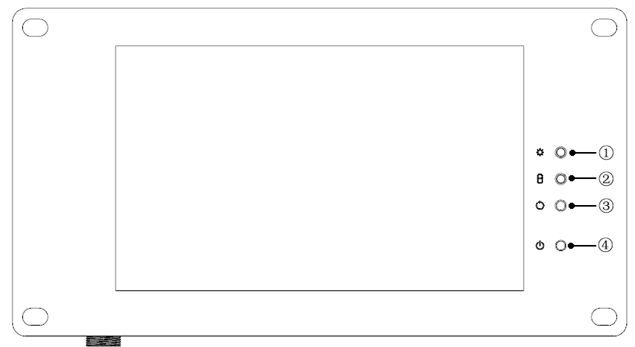

（一） 主机前面板示意图

1、电源指示灯（红色）

2、硬盘指示灯（绿色）

2、Reset 复位键。

3、Power 电源开/关键。

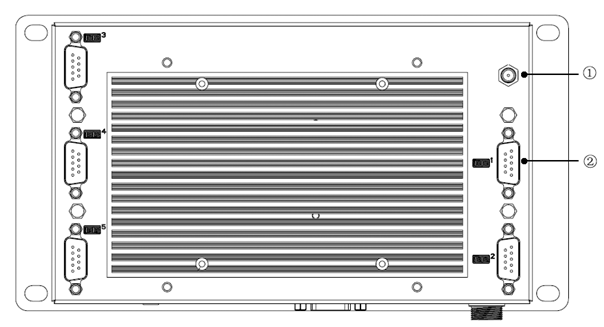

（二） 主机背面板示意图

1、3G天线接口（可选）

2、COM1~COM5串口, 外接串口设备（其中串口2可切换为RS485 / RS422 / RS232）

(三) 主机接口示意图

1、Mini 卡侬座 （用于连接稳压盒子）

2、外接电源输入。

3、HDMI输出。

4、VGA 视频输出。外接PC。

5、RJ-45 以太网口×2，（一个连接10/100M网线，另一个连接指示灯）。

6、USB×2外接USB各种设备

7、音频输出。

8、SIM插口，外插SIM卡。

(三) 安装示意图

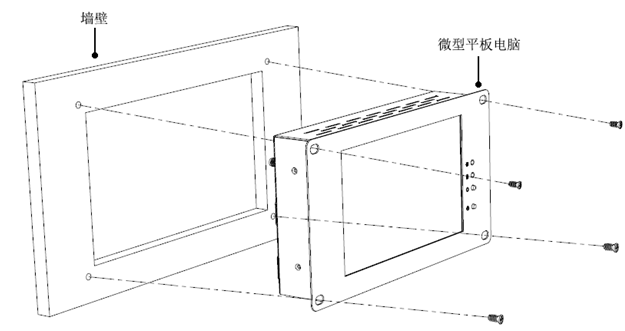

壁挂式安装图：

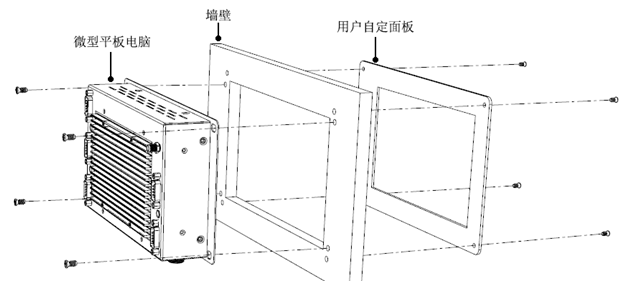

内嵌式安装图：

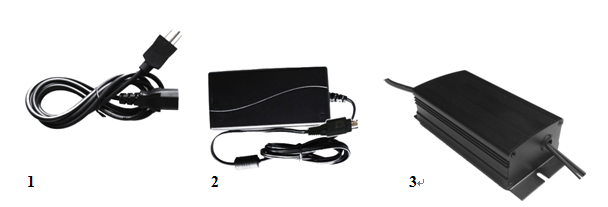

       1、接入电源

       2、与主机背面板电源输入插口相接，以供应主机电源

       3、稳压电源盒，与主机背面的XLR接口相连接 。

四、产品安装指南

感谢选用我司微型平板电脑。本产品采用高性能的嵌入式电脑硬件组件及X86架构组合而成。可适用于多媒体广告/工业自控设备/仪表仪器/军事/智能产品等领域；在条件恶劣的使用环境下，该产品具备了抗震、耐温、抗干扰、宽电源输入及稳压等多方面的独特设计。精心优化设计满足了各类用户在各种条件及场合下的使用需求。该产品不仅可作为工业自控专业电子设备，亦可广泛的使用于如多媒体广告/仪表仪器/军事/智能产品等领域。

为了确保正确的安装并得到最佳的使用效果，请您认真阅读本说明书。

注意事项：电气方面的安全性

l        为避免可能的电击造成严重损害，在搬动电脑之前，请先将电脑电源适配器暂时从电源插座中拔掉。

l        为避免电压太低或太高对本机及电池造成损害，在汽车发动机点火启动的同时请保持该机处在关闭状态或使用稳压电源盒。

l        机器在启动时，请勿切断电源，以免造成非正常关机，影响机器使用性能。

l        请确定电源的电压设置已调整到本国、本区域所使用的电压标准值。

l        机内无用户可调整组件，非专业人员，请勿自行打开本机或自行尝试维修本产品! 以免造成不必要的损坏。请交给专业技术服务人员或经销商来处理。

操作方面的安全性

l        在使用产品之前，请确认所有的接线、电源适配器都已正确地连接好。若您发现有任何重大的瑕疵，请尽快联络您的经销商。

l        为避免发生电气短路情形，严禁将金属产品放入电脑主机内。

l        灰尘、湿气以及剧烈的温度变化都会影响本机的使用寿命，因此请尽量避免放置在这些地方。

l        机器内部虽有防震保护措施，但还应避免剧烈碰撞或坠地。

l        不要用化学试剂擦洗机器。请用软布擦拭机器上的尘污，以保证本机的亮丽。

l        若在本产品的使用上有任何的技术性问题，请和我们的经销商或相关的技术人员联络，我们将尽快为您解决。
