WD101铸造修补剂

WD101铸造修补剂     适用于铁质、钢质铸件砂眼、气孔或裂纹等铸造缺陷的填补。

一、 主要技术指标

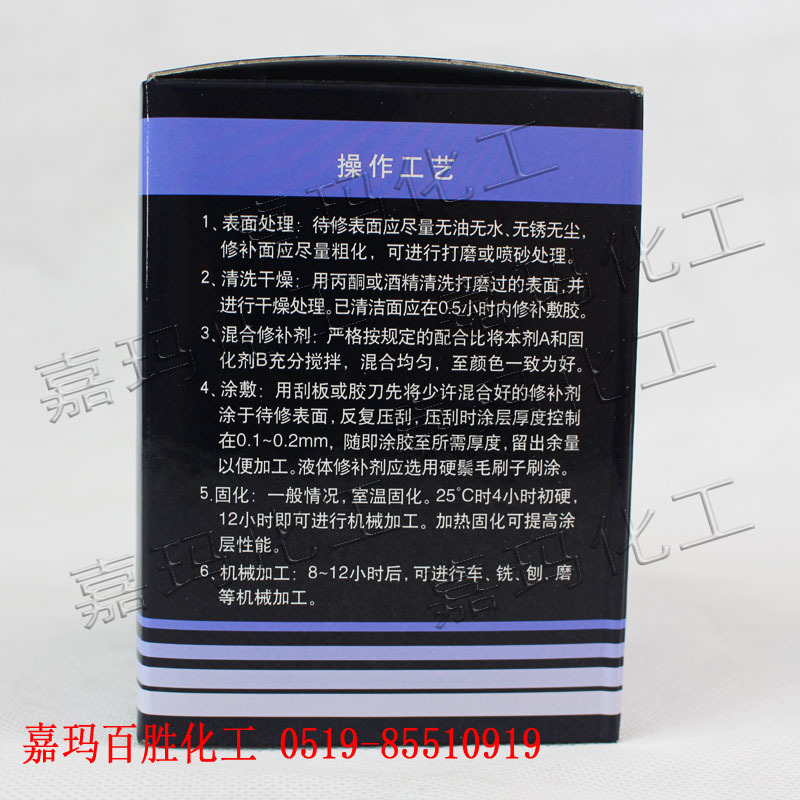

二、 使用方法

1. 1. 表面处理  表面处理对修补效果的影响很大。被修表面应打磨粗糙或喷砂处理，要打磨出基材本色，对一些特殊工况要进行特殊处理，如铸铁泵壳表层含水带锈要用火焰烧烤的方法将表层内的水分除净，然后打磨或喷砂：对受化学介质污染表面要用热水冲洗再烘干并多次反复喷砂；对一些轴类或孔类磨损尺寸的恢复，在保证足够强度的前提下，可打磨或车削粗糙的螺纹表面。导轨或缸体划伤部位要打磨出矩形槽或燕尾槽，深度要1.6mm以上。
2. 2. 清洗  用专用清洗剂或脱脂棉蘸丙酮清洗打磨过的表面以除去残存油污。
3. 3. 混合修补剂  严格按规定的配合比将A组份和B组份充分混合。并在操作时限内用完，随用随配。
4. 4. 涂敷  用刮板或胶刀将混合好的修补剂涂于待修表面，可先涂少许，用刮板或胶刀反复按压，使修补剂与基体充分浸润，然后再涂剩余的修补剂，留出余量以便加工，或采用成型法。
5. 5. 固化   一般情况下室温固化24小时即可达到机械加工或使用强度。气温低于25℃时适当延长固化时间，当待修表面的温度在15℃以下，必须采用适当的加热方式才能保证涂层固化。加热固化可提高涂层性能，获得最满意的固化效果。一般用红外灯、碘钨灯、电炉加热距修补位大约50cm处加热6－8小时，或初固化后，将工件整体放入烘箱或加热炉内加热，温度不高于80℃，保温2－3小时。
6. 6. 后加工  固化一定时间后即可采用传统的机加工方法车削、磨削、钻孔、攻丝等，以达到要求尺寸。
7. 7. 特别声明  本产品资料仅供参考，随温度升高修补剂的强度和耐腐蚀性能下降，请先试用后再使用。

三、 贮运

1. 1. 产品在运输和装卸过程中避免倒放、碰撞和重压，防止日晒、雨淋和高温。
2. 2. 产品应在25℃以下贮存，贮存期12个月，防止日光直接照射，远离火源。
