百分表                 方（矩形）数显百分表    数显千分表

一、百分表
1、百分表的主要特点：
量杆由淬硬不锈钢制成。
结构设计合理。
表圈直径：41mm。

2、百分表的构造图：

1.铝壳体。2.黑色表圈。3.防尘帽。4.可动防尘帽。5.止动压板。6.公差带指示器。7.外公差带指示器。8.防震。9.带钻。10.DIN标准。11.双面读数。

3、百分表的规格及参数：
分度值    量程    货 号    表盘读数      允许误差          测量力    备注
0.01mm    3mm    321-111   321-111D      0-100    14μm    ≤1.5N    (LB211)1.3.4.6.
0.01mm    3mm    321-111-1 321-111-1D    0-50     14μm    ≤1.5N    (LB212)1.3.10.
0.01mm    4mm    321-112   321-112D      0-100    16μm    ≤1.5N    (LB227)1.6.11.
0.01mm    5mm    321-113   321-113D      0-100    16μm    ≤1.5N    (LB224)1.3.4.6.
0.01mm    5mm    321-113-1 321-113-1D    0-100    16μm    ≤1.5N    (LB226)1.3.4.6.
0.01mm    7mm    321-114   321-114D      0-100    18μm    ≤1.5N    (LB237)1.3.4.6.
0.01mm    8mm    321-115   321-115D      0-100    18μm    ≤1.5N    (LB231)1.3.4.6.
.001″    .25″  321-211   321-211D      0-100    .002″   ≤2N      (LB260.4)1.3.4.6.

二、方（矩形）数显百分表
1、方（矩形）数显百分表的特点：
装夹结构方便可靠。
带电源开关。
任意位置测量单位转换。
任意位置清零。
带数据输出。

2、数显百分表的参数：
分辨率             量程          允许误差    L mm    测量力
0.01mm(.0005″)    10mm(.4″)    ±0.02mm    98     ≤1.8N
0.01mm(.0005″)    20mm(.8″)    ±0.03mm    108    ≤3N
0.01mm(.0005″)    30mm(1.2″)   ±0.03mm    118    ≤3N
0.01mm(.0005″)    50mm(2″)     ±0.04mm    148    ≤4N
0.01mm(.0005″)    100mm(4″)    ±0.05mm    330    ≤5N

三、电子数显百分表
容栅电子数显百分表，具有精度高、读数直观、可靠等特点。广泛用于长度、形位误差的测量 ，也可作为读数装置。具有公英制转换任意位置清零、自动断电、快速跟踪最大、最小值，数据输出等功能。其技术要求执行 GB 标准。

编 号      测量范围          分 辨 率        质 量
806-01     0-5mm/0-0.2in     0.01mm/0.0005in  0.19
806-02     0-10mm/0-0.4in

四、数显千分表
1、数显千分表的特点
大型易读的液晶显示屏。
任意位置测量单位转换。
任意位置清零。带数据输出。
数据保持。
快速寻找测量中的最大、最小值。

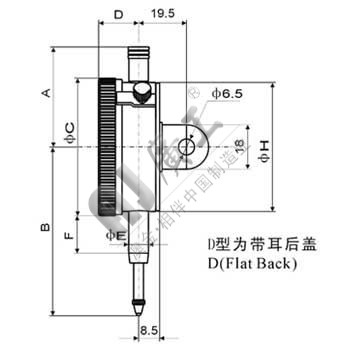

D型为带耳后盖。

2、数显千分尺的参数：
分辨力               量程          允许误差     测量力
0.001mm(.00005″)    5mm(.2″)     ±0.007mm    ≤2N
0.001mm(.00005″)    6mm(.24″)    ±0.007mm    ≤2N
0.001mm(.00005″)    10mm(.4″)    ±0.007mm    ≤2N
0.001mm(.00005″)    10mm(.4″)    ±0.007mm    ≤2N
0.001mm(.00005″)    15mm(.6″)    ±0.009mm    ≤3.5N
314-160\160D\161\161D\162-1\162-1D带提升线。

五、数显千分表 806-04
主要功能：任意位置设置、起始值设置可满足特殊要求、公差值设置可进行公差判断、公英制转换、备有输出接口，经计算或打印机进行数据处理。其技术要求符合企业标准。

编号       示值范围    分辨率            工作电压

806-04     0-10mm      0.001mm/0.00005in 1.5v
