数字式脉冲方向型驱动器。体积小，效率高，优秀的电流控制算法使电机达到的输出表现。加入微步算法和抗共振技术，有效抑制电机在中低速时的噪音和共振。良好的性价比，是仅使用脉冲/方向进行运动控制的客户的上佳选择。

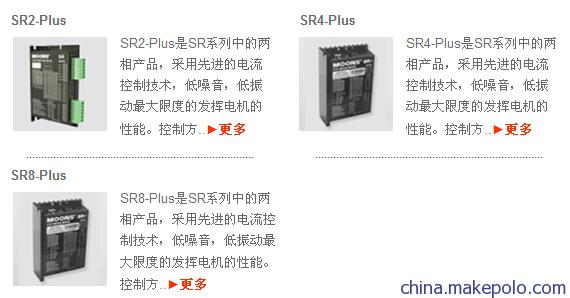

两相步进电机驱动器是基于PID电流控制算法设计的高性价比细分型驱动器，具有优越的性能表现，高速大力矩输出，低噪音，低振动，低发热，特别适合OEM客户的大批量应用场合。SR8-Plus驱动器可通过拨码开关选择运行电流和细分，有16种细分，8种电流供选择，具有过压，欠压，相电流过流保护，其输入输出控制信号均采用光电隔离
。
特性
• 输入电压：24-75VDC
• 输出相电流：4.5(Peak)

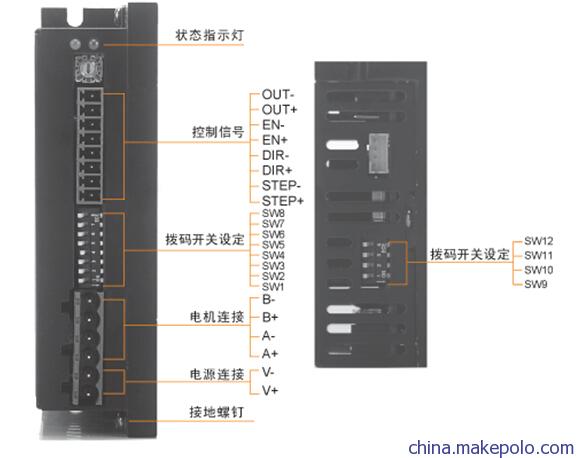

• 3个数字信号输入口：脉冲/方向/使能信号，5-24VDC，光电隔离
• 拨码开关选择，16档细分：400，800，1600，3200，6400，12800，25600，1000，
2000，4000，5000，8000，10000，20000，25600
• 拨码开关选择，8档电流：2.4A，3.0A，3.8A，4.5A，5.6A，6.4A，7.0A，7.8A
• 旋钮开关选择电机参数，拨码开关选择负载惯量，以配合电流控制算法, 使电机性能最优化
• 拨码开关选择脉冲方向输入口的滤波频率150KHz或2MHz
• 拨码开关选择是否启用内部细分功能
• 自动减流功能：50%或90%, 拨码开关选择
• 1个数字输出口：报错信号输出
• 自检功能
• 保护：过压，欠压，过温，过流，电机绕组开路
| 相混合式步进电机1.8° |
| 型号 |
出轴 |
长度 |
静力矩 |
电流 |
电阻 |
转动惯量 |
电机重量 |
| mm |
N·m |
A/相 |
Ω/相 |
g·cm2 |
Kg |
| AM23HS0421-01 |
单出轴 |
41.0 |
0.6 |
4.5 |
0.48 |
135.0 |
0.42 |
| AM23HS0421-02 |
双出轴 |
| AM23HS2450-01 |
单出轴 |
54.0 |
1.2 |
4.5 |
0.63 |
260.0 |
0.6 |
| AM23HS2450-02 |
双出轴 |
| AM23HS3455-01 |
单出轴 |
76.0 |
1.8 |
4.5 |
0.75 |
460.0 |
1.0 |
| AM23HS3455-02 |
双出轴 |
| AM24HS2402-08N |
单出轴 |
54.0 |
1.5 |
4.5 |
0.43 |
450.0 |
0.83 |
| AM24HS5401-10N |
单出轴 |
85.0 |
2.5 |
4.5 |
0.65 |
460.0 |
1.4 |
| AM24HS5401-24N |
双出轴 |
| AM34HD0404-08 |
单出轴 |
66.5 |
3.3 |
6.3 |
0.24 |
1100.0 |
1.6 |
| AM34HD0404-09 |
双出轴 |
| AM34HD1404-06 |
单出轴 |
96.0 |
6.0 |
6.3 |
0.33 |
1850.0 |
2.7 |
| AM34HD1404-07 |
双出轴 |
| AM34HD2403-07 |
单出轴 |
125.5 |
8.8 |
6.3 |
0.49 |
2750.0 |
3.8 | |
