砂子压碎仪：分为JTGE42-2005和JTGE42-2006两种型号！主要用于衡量细集料在逐渐增加的荷载下抵抗压碎的能力,以评定其在公路工程的适用性！

   亲，因本产品有两种型号，拍之前请亲跟客服联系下，或者留言备注也可以。

   凡是拍之前未跟我们客服联系或者拍的时候未留言备注，我们将随机发货，请亲注意！

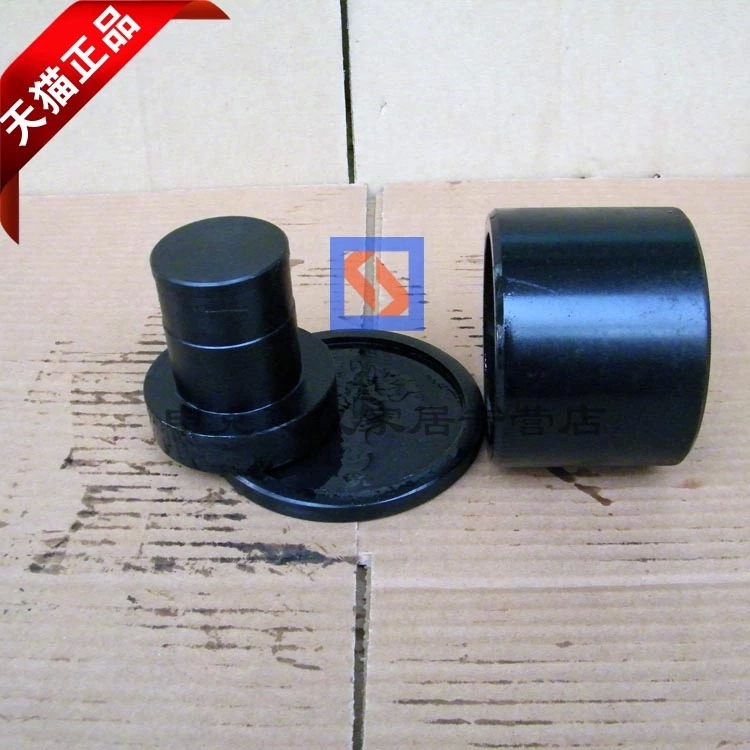

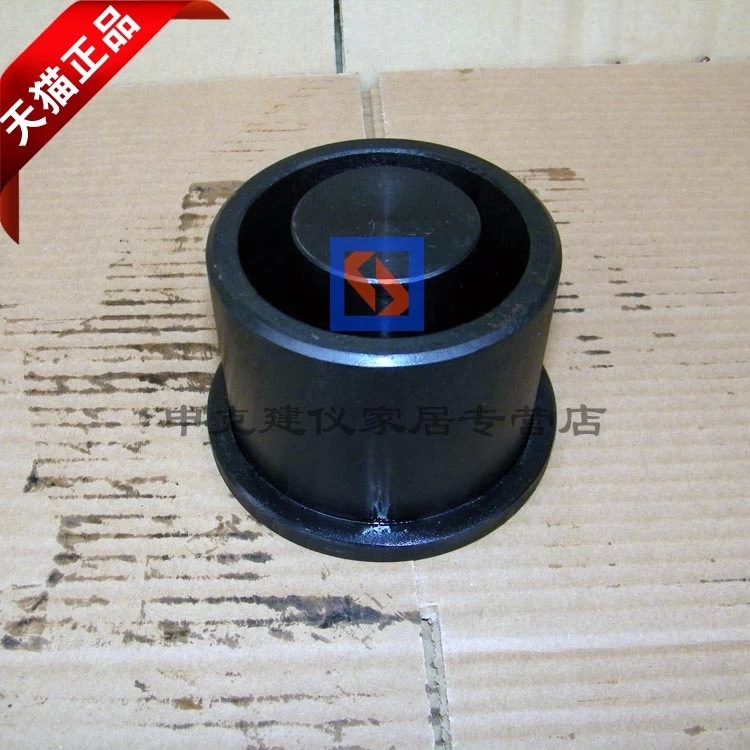

产品分为两种尺寸：

JTGE42-2005公路工程集料试验规程

承压桶内径： Ф77m     承压桶高度： 70mm    压头直径： Ф75mm

JGJ52-2006普通混凝土用砂石质量及检验方法标准

承压桶内径： Ф77mm    承压桶高度： 70mm   压头直径： Ф76mm

实验步骤：

一、试验准备：
   1.采用风干的细集料样品，置烘箱中于105℃±5℃条件下烘干至恒重，通常不超过4h，取出冷却至室温。后用4.75㎜、2.36㎜至0.3㎜各档标准筛过筛，去除大于4.75㎜部分。分成4.75㎜～2.36㎜、2.36㎜~1.18㎜、1.18㎜~0.6㎜、0.6㎜~0.3㎜4组试样，各组取1000g备用。
   2.称取单粒级试样330g。准确至1g。将试样倒入已组装成的试样钢模中，使试样距底盘面的高度约为50㎜。整平钢模内试样表面，将加压头放人钢模内，转动1周。使其与试样均匀接触。
二、试验步骤：
   1.将装有试样的试模放到压力机上。注意使压头摆平，对中压板中心。
   2.开动压力机，均匀地施加荷载，以500N/s的速率，加压至25kN，稳压5s，以同样的速率卸荷。
   3.将试模从压力机上取下，取出试样，以该粒组的下限筛孔过筛（如对4.75㎜~2.36㎜以2.36㎜标准筛过筛）。称取试样的筛余量（m1）和通过量（m2），准确至1g。
三、计算公式：
按式（T0350-1）计算各组粒级细集料的压碎指标，精确至1%。
　　Yi= （T0350-1）
　　式中：Yi ——第i粒级细集料的压碎指标值（%）；
　　m1——试样的筛余量（g）；
　　m2——试样的通过量（g）。
