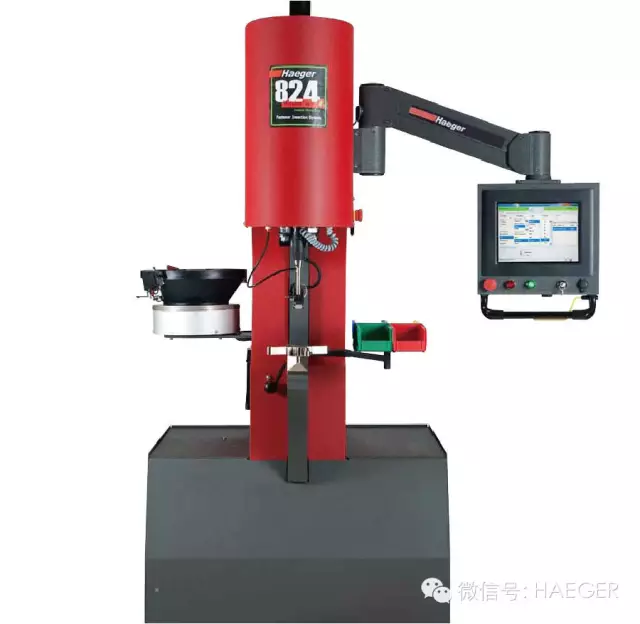

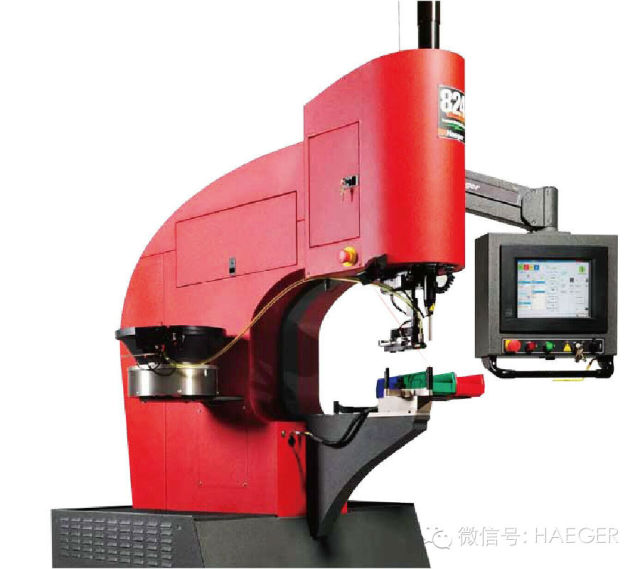

新型824WT-4e
1. 工装设置更方便快速，紧固件进给可靠性更高
2. 避位空间
3. 编程更轻松简便
4. 操作员人机工程学性能
5. 节能
学习Haeger如何帮您获利：
• 您还在频繁搬运工件吗？
• 您还在以手动方式压接量的紧固件吗？
• 您还在用大量的时间去设置新作业和重复作业吗？
• 您还认为设置自动工装太复杂或太费时吗？
您是否还在遭遇以下情况：
• 漏铆？
• 位置错铆？
• 方向错铆？
• 螺栓或螺柱长度错误？
• 因手动压接多次搬运和堆积导致的工件划伤？
我们认真听取您的反馈意见，研究您所遭遇的这些问题，现在几乎所有的解决方案都整合到我们最新的824WT-4e机器了。
工装设置更方便、快捷

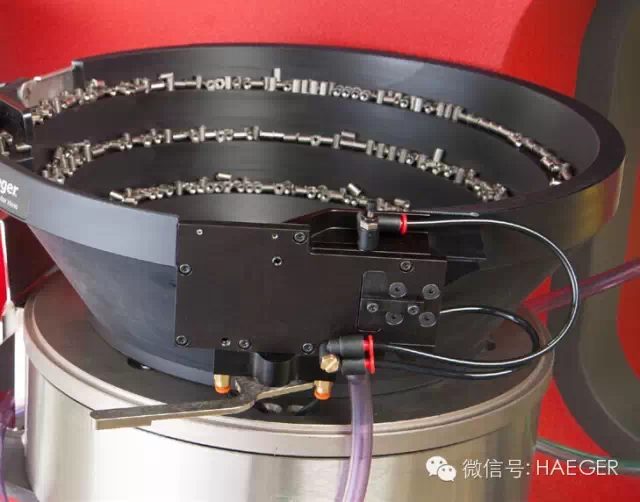

A: MAS 350–新型模块化自动送料系统
独特的新驱动系统和全新的料盘设计结合了最新的自动送料技术。
优点多多，但这对您来说意味着什么呢？
• 整体模块将换刀时间从3分钟锐减到3秒。
• 无需较多的手动调节，软件可自动设置正确的振动频率、空气排出时间和所需的气压；从而准确无误地实现,“从第一个到最后一个！”的紧固件可靠输出。紧固件快速更换。无需培训。
• 更大的料盘设计配上新型驱动系统可在同一料盘中输送M1.5到M10的紧固件。
• 更深的料盘设计配上新型工具，可在同一个料盘中输送长达40mm的紧固件。
• 新型驱动系统配备的是单件工具，换刀更快更方便。
• 新型料盘材料使紧固件更少受到空气粉尘污染而变脏或摩擦损伤。
• 安装位置更低，放料和清料更容易。

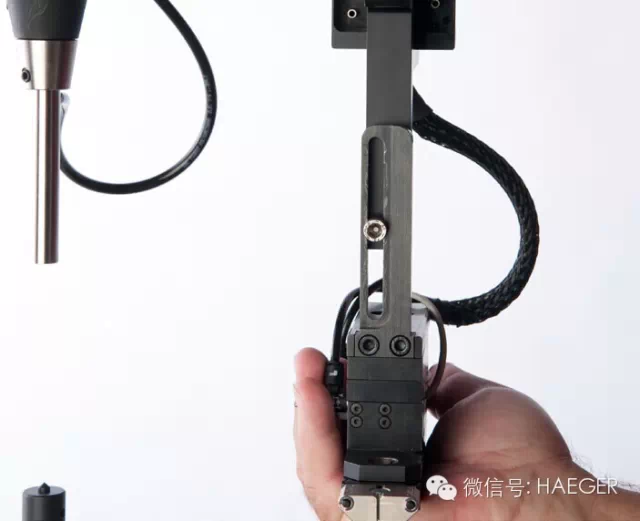

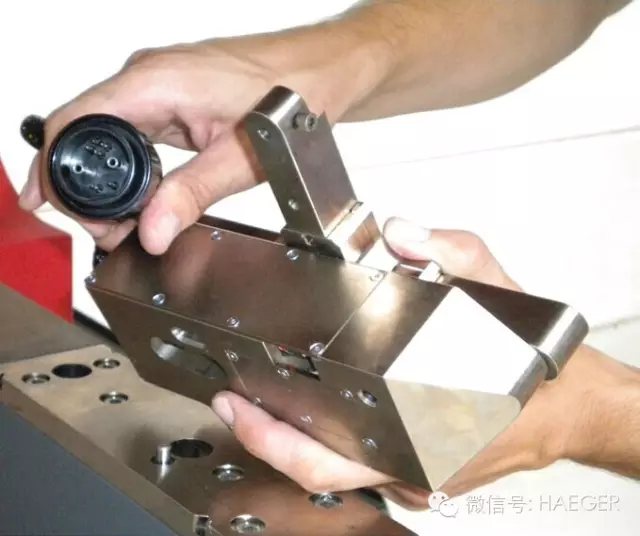

B1: 新T型支架和带集成连接器的滑块消除了对准问题
业内最快速、简便的设置。将设置时间从2分钟锐减到10秒，无需考虑哪个连接器应该连在哪。传统机器上，操作员必须多次更换气管和传感线，换刀费时费力。且需对操作员进行T型支架与滑块对准方面的培训，新系统且全免。
重新设计的新滑块接杆销消除了损坏的可能性，节省了更换和停机时间的成本。
B2: 预对准底板
预对准底板可轻松进行刀架变换，无需效准！过去更换刀架后重新效准要耗时5分钟，现已完全免除这一设置时间。

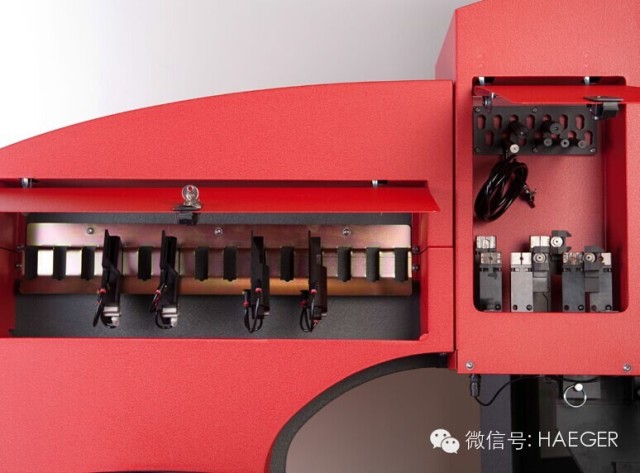

C: 集成的工具存储
MAS -3 50自动送料系统的多模块存储方便、透明，且滑块机构与上下模具分开存放。两个存放位置都触手可及，无需寻找和走动，换刀更快更方便。
避位空间

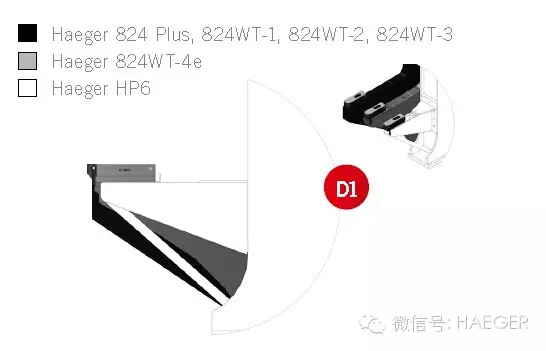

D1. 底部支架臂

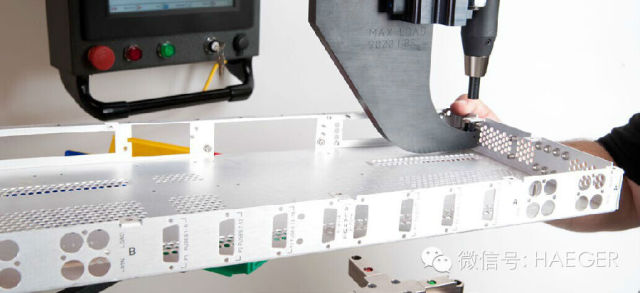

底部支架臂加多200mm可用空间——类似HP 6型号。
内置加固装置的使用和C型构架的重新设计，与‘经典HP 6’相比，824WT-4e可在底部支架臂上提供更大避位空间。

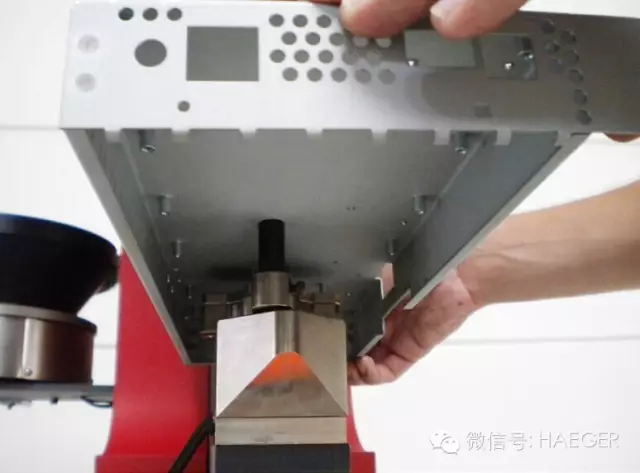

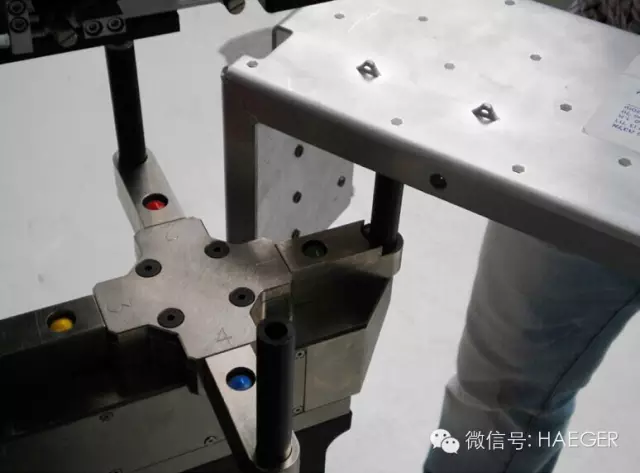

D2 “星型设计”的转塔
（TIS）可压接“U型”工件。相效于圆型转塔设计，星型可压接更多不同种类的预成型工件。
D3（TIS）可压接“U型”工件。
相效于圆型转塔设计，星型可压接更多不同种类的预成型工件。

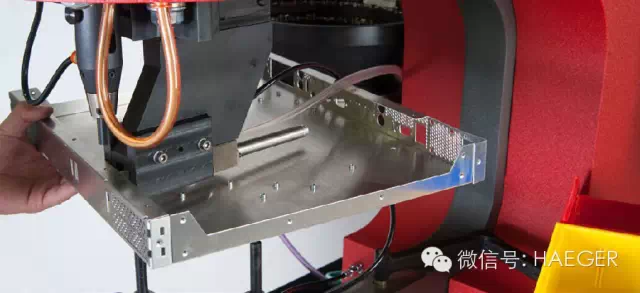

E1. 手动 J型钩搭配24”(610mm)喉深
仅需几秒即可将自动上送工具变换为J型钩！用于各种预成型工件时更具吸引力。Haeger J型钩解决方案允许U型折弯件下方边角最小宽度为1mm。

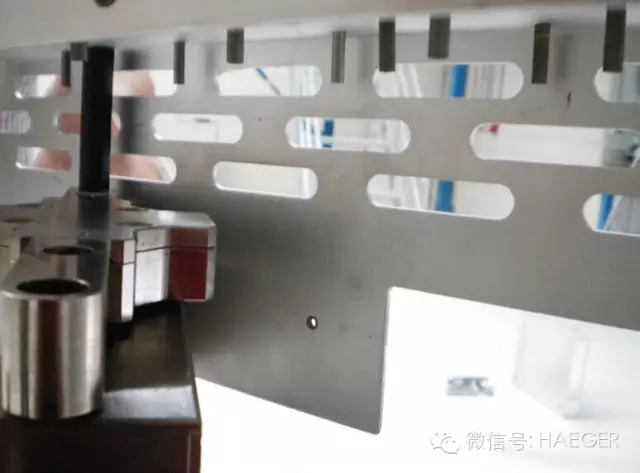

E2. 底部送螺母自动工具 (ABFT) J型钩
行业中最独特的螺母自动底部送J型钩可实现效率化，帮助自动送料加工难以触及的折弯边角。
操作员人机工程学性能

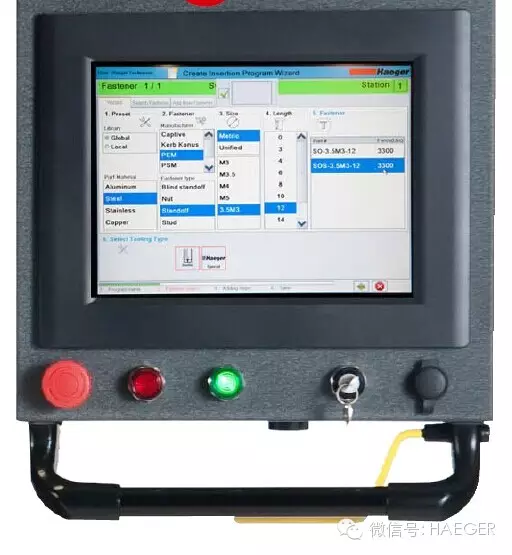

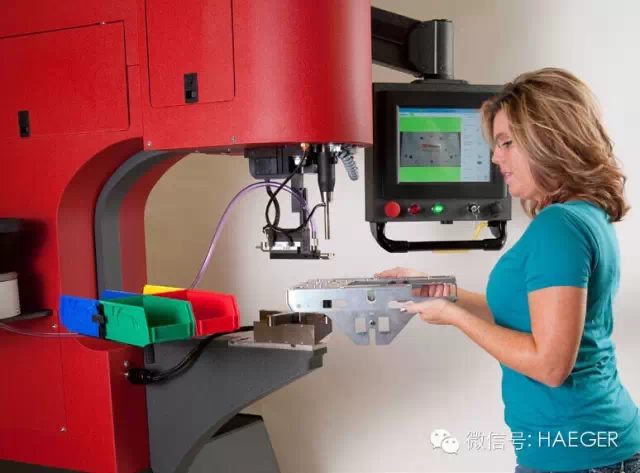

F. 便捷的显示屏摇臂可六个方位调节，操作员无论是站立还是坐着都能轻松操作系统。
节能
G. 与传统的液压系统相比，新型变速液压系统可将能耗降低多达30%。
编程更轻松快速

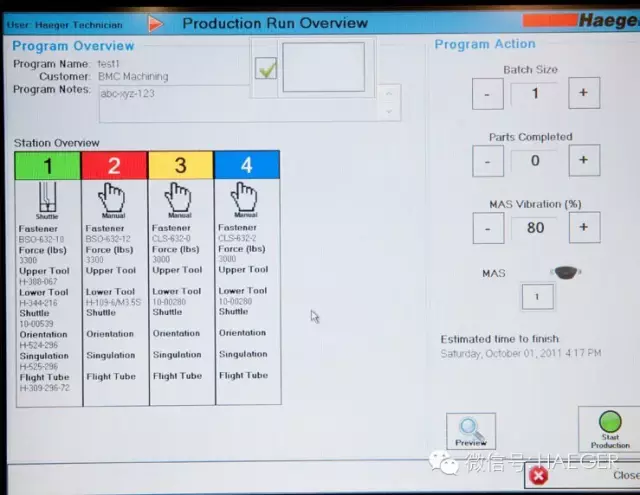

H1: 全新、更为直观的第10版插件逻辑软件（InsertionLogic®）带图像逻辑软件（lnsertion Graphics）和集成过程控制，可实现更多功能，并缩短编程时间。
H2: 第10版Insertion Logic®可推荐编程工件的操作时间，并检测和存储压铆过程中所有纠正的错误。
I. 自动工具
上模、下模和滑块均与之前的Haeger机型兼容。MAS-350自动进料系统的单件多模块将每台机器的自动送料组件总数从5个减少为4个！

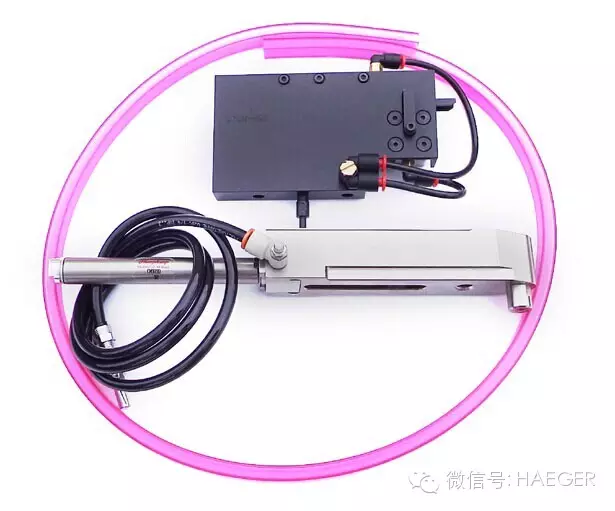

I1: 螺钉和螺母柱上送自动工具

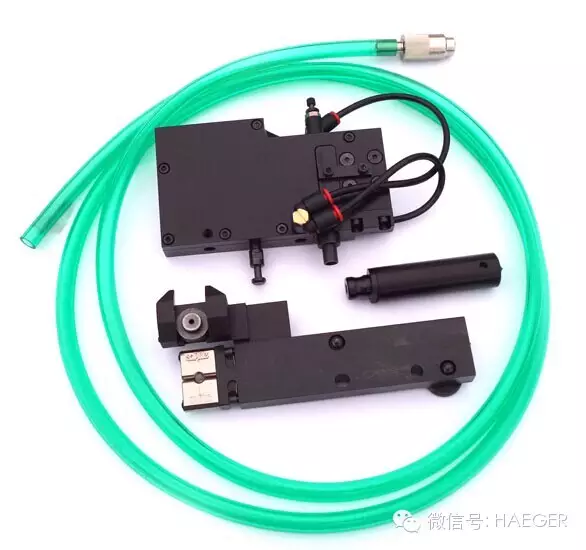

I2: 上送螺母自动工具

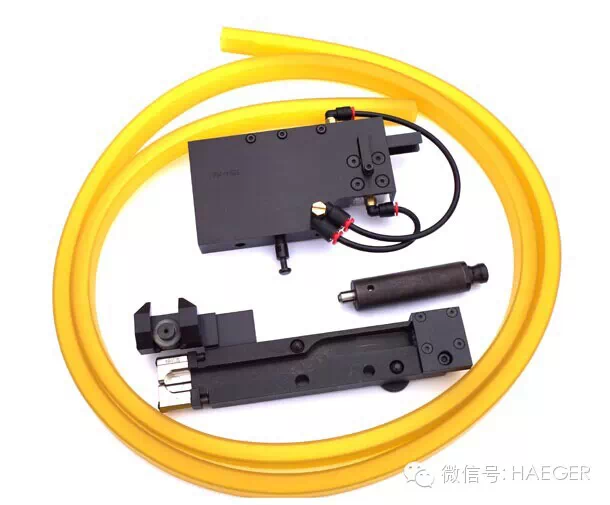

I3: 底部送螺母自动工具
824WT-4e 规格和尺寸：
压力范围 ： 225LBS.（1KN）-16000LBS.（72KN），可选配20000LBS.（90KN）
喉深 ： 24” (610mm)
行程距离： 0-8.5”（0-220mm）
配电： 208 V至575V, 三相 50或60 Hz
液压泵电机功率： 5 HP
油缸储油： 22加仑（83升）
速度： 最快可达2000次压接每小时
重复精度： +/- 2%设定压力
外形尺寸（长x宽x高）： 59” x 38” x 94” (1,499mm x 966mm x 2,388mm)
紧固件范围： 0.256至 1/2” （M2至 M12）
