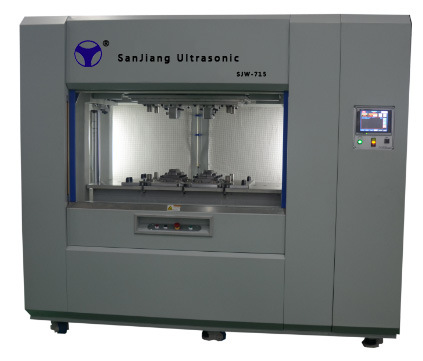

SJW-715标准设备描述
SJW-715 线性振动摩擦焊接机主要用于焊接大型或不规则形状塑料工件。该设备可以焊接有效焊接面积为250cm²的大型塑料件以及多种尺寸较小的塑料工件。SR-250设备的传感器设备，可以实时监控工件的焊接情况，并通过 PLC 人机界面对工件焊接效果进行微调。
设备框架：带有六个橡胶撑脚（高度可调）的钢结构焊接框架，在保持设备水平的 同时可以有效吸收设备运行时产生的振动。
振动头架：振动头及其组件被固定在钢质结构的焊接框架内，框架主要配件及装配 面都经过精密加工。
振动头：振动头由电磁铁和振动弹簧构成。电磁铁通电后产生吸引力，弹簧片自身 具有复位能力。振动头依靠电磁铁通电时的吸引力以及断电后弹簧片的复位力，构成了 峰值 0-1.8mm 的往复位移，振动频率为 240Hz。特殊的设计以及精密传感器的设计，使得 振动发生时产生的位移精确，稳定。
隔音机壳：设备外壳内四壁以及隔音门内壁都铺有隔音材料和吸音材料。隔音门导 向系统由尼龙材料和钢结构部件组成，通过精细加工使其移动起来平滑，顺畅。
滑门驱动装置：滑门驱动装置由门下方的气缸和门两侧的悬臂构成。
控制器：设备采用 LS 公司所生产的控制器。设备操作过程中的运行参数、控制功能、 安全提示以及微调画面都通过控制器，展示在触摸屏上。
性能参数
模具承重： 45KG（）
夹持力： 12000N
振幅范围： 0-1.8mm
升降台速度： 50mm/s
机械参数
重量： 约 2500KG
外围尺寸： 2600 长 X 1280 宽 X 2108 高
升降台： 1450 长 X 600 宽
振动头： 875 长 X 440 宽
前门尺寸： 1500 长 X 770 高
噪音： ≦85dBA
驱动电源功率：20KW
SR-715 振动摩擦焊接机 电气参数
输出频率： 240Hz
控制器： LS
电源： 3X220 V, 35KVA, 50/60 Hz
主要元器件
振动头： SHANGRONG
触摸屏： M2i
功率源： SHANGRONG
气动元件： FESTO
PLC： LS
液压系统： YUKEN
'
