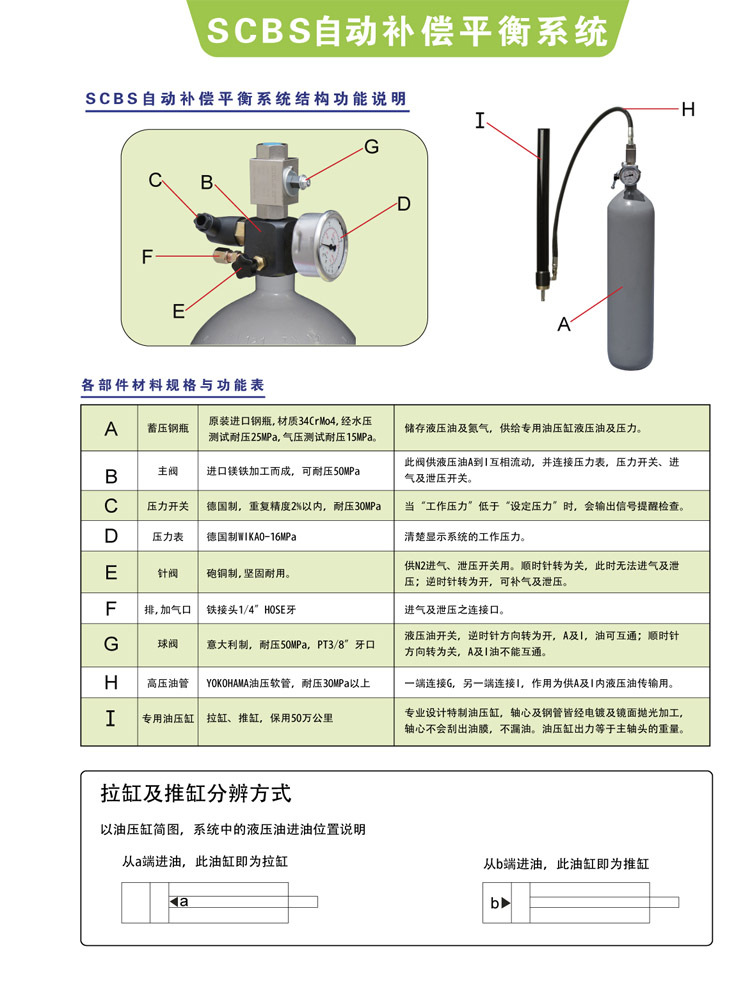

SCBS自动补偿平衡系统结构功能说明

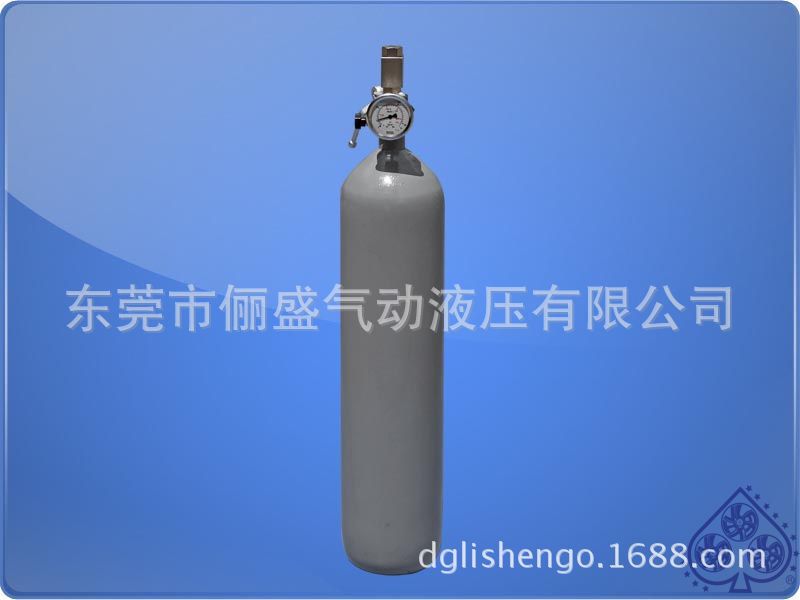

A．蓄压钢瓶：储存液压油及氮气供给专用油压缸液压油及压力。
B．主阀：此阀供液压油A到I互相流动，并连接压力表，压力开关、进气及泄压开关。
C．压力开关：当“工作压力”低于“设定压力”时，会输出信号提醒检查。
D．压力表：可以清楚显示系统的工作压力。
E．针阀：供N2进气、泄压开关用。顺时针转为关，此时无法进气及泄压；
逆时针转为开，可补气及泄压。
F．排、加气口：进气及泄压之连接口。

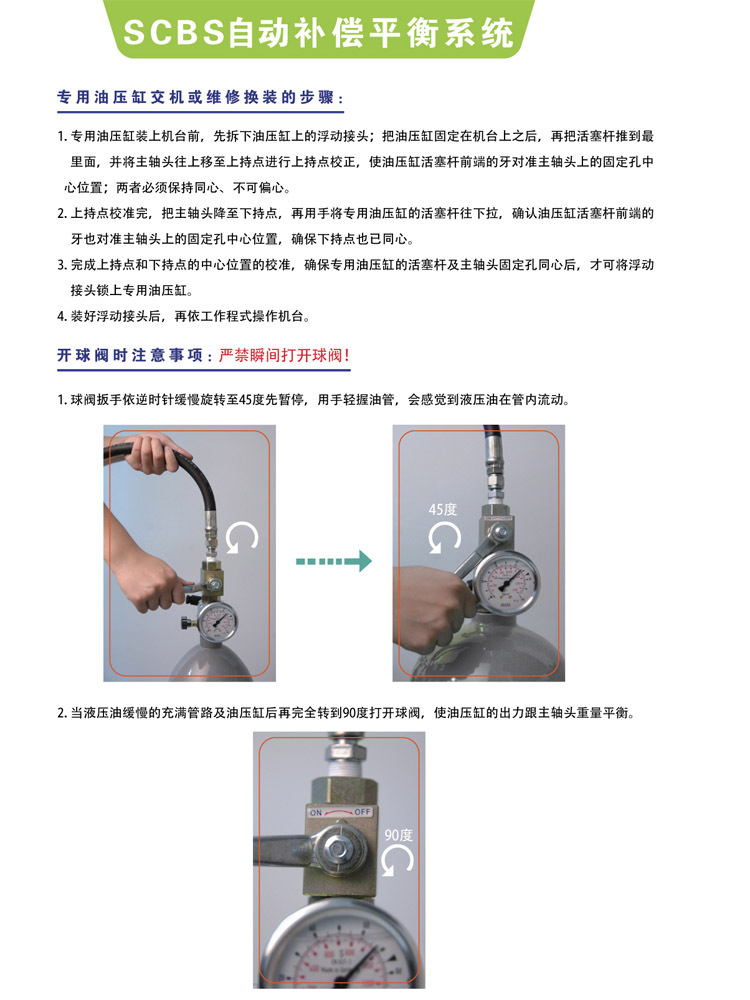

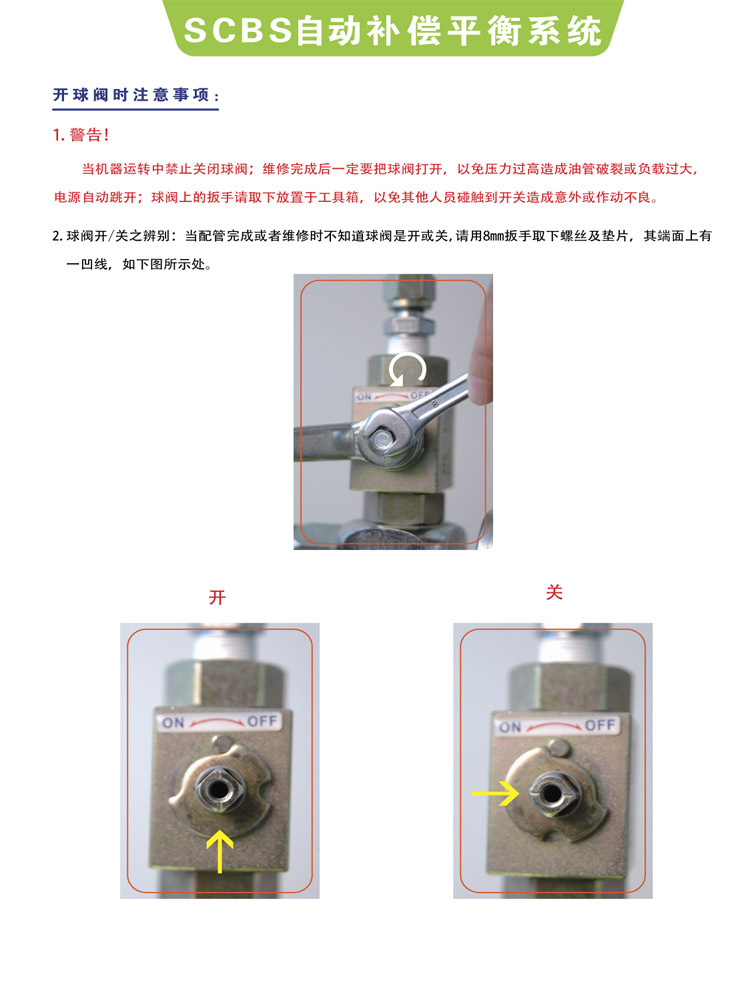

G．球阀：液压油开关，逆时针方向转为开，A及I，油可互通；顺时针方向转为关，A及I，油不能互通。
H:高压油管：一端连接G，另一端连接I，作用为供A及I内液压油传输用。
I:专用油压缸：此专用油压缸集多位专业生产油压缸专家精心研制而成，轴心及钢管皆经电镀及镜面抛光加工，不会有漏油之情形发生。油压缸之出力等于平衡主轴头的重量。
各部件材料规格表

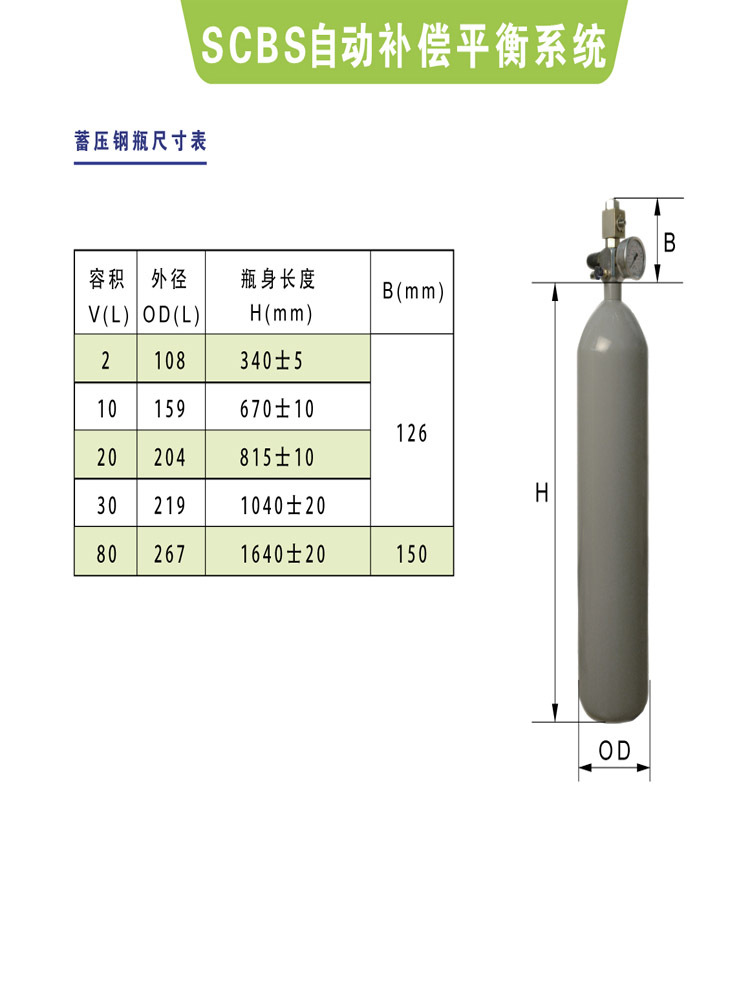

A.原装进口钢瓶经水压测试达25MPa,气压测试达15MPa。
材质34CrMo4有2.10.20.30公升四种规格。
B.进口镁铁加工成可耐压15MPa。
C.德国制，重复精度2%以内，耐压15MPa。
D.德国制WIKA0-16MPa。
E.砲铜制坚固耐用。
F.铁接头1/4”HOSE牙。
G.义意大利制，耐压50MPa，PT3/8”牙口。
H.YOKOHAMA油压软管，耐压30MPa以上。
I.特制油压缸轴心不会刮出油膜，内缸壁电镀超耐磨保用50万公里。
SCBS自动补偿平衡系统视频：/id_XNzg1Mzk4NzA0.html
