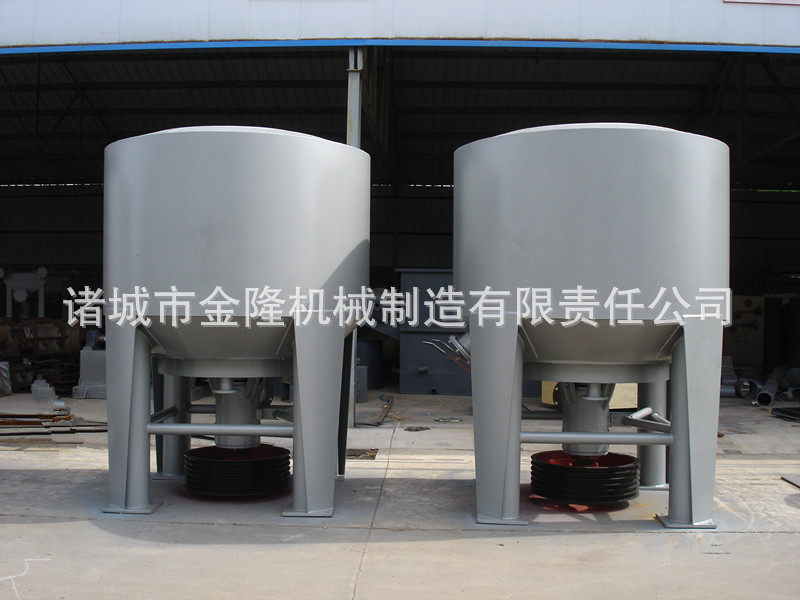

ZGS 系列立式高浓水利碎浆机，是跟据水利涡旋原理设计而成。转子采用双螺旋和飞力相结合的机构，当转子旋转时，高浓浆料作径向循环运动，促使废水加速水化，疏解。在运转过程中，废纸总是处在高浓状态下疏解成纤维分离，已达到再生利用之目的。此外转子的浆叶为斜螺旋体。不会形成细小屑片，为浆料筛选创造有利条件。本结构是既新颖、合理、碎浆浓度高。具有节能、节水、占的面积小等特点，是理想的废纸再生设备。

                                                                                  一.技术特征

                                                                           二. 结构与工作原理

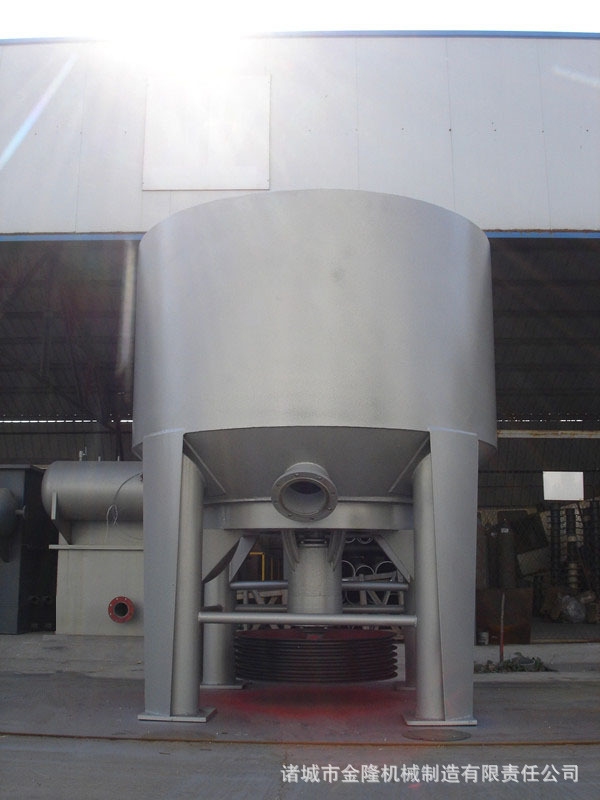

       ZGS型系列立式高浓水力碎浆机主要由槽体、叶轮、转子、筛板、立柱等组成。其主要碎解机构为叶轮和转子，当叶轮和转子旋转时，高浓浆料做径向运动，同时转子上的两头螺旋叶片旋转运动下，由槽体侧面轴向翻动，使废纸在槽内加速疏解水化，由于废纸浆料在槽体内处于高浓状态，通过叶轮和两头螺旋叶片轴向和径向运动，纤维互相摩擦、使油墨粒子与纤维分离。由此，由于转子和螺旋叶片前切点较弱、对废纸中的轻质物质（如塑料薄膜）仅起剥离作用，不会形成碎屑，以利浆料的筛选。

                                                                            三. 安装说明

1. 本机出厂前，叶轮、转子、两头螺旋叶片、伟动带轮等均静平衡校正，并空运转试验。
2. 安装时务必将四根立柱平面校正、使设备主轴线与水平面垂直。
3. 在设备顶部需留出1.5cm以上的空间，已备拆卸转子。
4. 电动机接线试机时，叶轮作逆时针旋转（俯视）。
5. 为安全起见，建议用户一是将槽体入口高于操作台8 0 cm二是如低于8 0cm ，在槽体入口周围加防护栏。
6. 设备工作时，因水力剪切作用，使设备产生晃动，需在低于水力碎浆机上口800cm处，用钢筋混凝土加固。

                                                                           四. 工艺说明

1. 在本机内进行废纸（脱墨）碎解时，需用热水和填加脱墨剂后再投入废纸，然后起动运转继续投入废纸至要求浓度。
2. 处理一般书报纸、画刊画报等废纸，水温一般控制在60℃-95℃，温度越高碎解废纸的速度越快，越省电。
3. 应根据脱墨工艺要求和废纸品种的不同，选择还可加入适量的NaOH。
4. 碎解浓度一般在10-13%，放浆时加水稀释到5 – 6%。机体旁配有稀释管，该管水压力一般为1 – 3Kg/cm。
5. 每槽全程时间（指加料经碎解至放料）根据废纸品种的不同一般20-40分钟。

                                                                         五. 使用与维护

1. 必须在设备处于正常的工作状态下使用。
2. 严禁将铁块、石块、木块。包装带等杂物投入浆槽内。
3. 不宜将成捆书本投入将槽内。
4. 为保证良好密封，经常检查和添加盘根填料。
5. 定期王轴承内添加更换润滑脂。
6. 易损件：

                                                                            七.售后服务

凡购买公司产品，公司派技术人员指导安装调试，并可承接工艺流程的设计及设备安装。

本公司重合同守信誉。质量第一，对所售产品一年内实行三包，如确属质量问题，无偿退换，保证常年优惠更供各种配件。
